الحفار الهيدروليكي 323 GC
الحفارات المتوسطة
السعر حسب الطلب
يوازن الحفار Cat® 323 GC بين الإنتاجية وأدوات التحكم سهلة الاستخدام، ويتميز بكابينة مريحة، وتحسين كفاءة استهلاكه للوقود بنسبة تصل إلى 25%، وامتداد فترات الخدمة مما يقلل من تكاليف الصيانة بنسبة تصل إلى 20% – ويزودك ذلك بحفار مُعَمِّر تكلفة تشغيله في الساعة منخفضة من أجل أعمالك المختلفة.
الأوصاف
الأوصاف
+
-
المحرك
| موديل المحرك | Cat C7.1 |
| إمكانية استخدام الديزل الحيوي | حتى B20¹ |
| الانبعاثات | انبعاثات مكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3 ومعايير الاتحاد الأوروبي من المرحلة IIIA. |
| ملاحظة (1) | تم اختبار صافي القدرة وفقًا للمعيار عند الحدافة عندما يكون المحرك مزودًا بمروحة، ونظام سحب هواء ونظام عادم ومولد تيار متردد - مع دوران المحرك بسرعة 1800 دورة في الدقيقة. يتم اختبار القدرة المعلنة وفقًا للمعيار المحدد الساري وقت التصنيع. |
| ملاحظة (2) | ¹تتوافق محركات Cat مع وقود الديزل الممزوج بأنواع الوقود التالية منخفضة الكثافة الكربونية** حتى: 100% من الديزل الحيوي FAME (إسترات ميثيل أحماض دهنية)* أو 100% من أنواع وقود الديزل المتجدد، HVO (الزيت النباتي المهدرج) وGTL (غاز إلى سائل). ارجع إلى الإرشادات لمعرفة الوقود المناسب. يرجى الرجوع إلى وكيل Cat أو "توصيات سوائل ماكينات Caterpillar" (SEBU6250) لمعرفة التفاصيل. *لاستخدام المخاليط الأعلى من الديزل الحيوي بنسبة 20%، ارجع إلى وكيل Cat لديك. **إن انبعاثات غازات الاحتباس الحراري من أنابيب العادم، والناتجة من أنواع الوقود منخفض الكثافة الكربونية هي في الأساس نفس الانبعاثات الناتجة من أنواع الوقود التقليدي. |
النظام الهيدروليكي
| النظام الرئيسي - التدفق الأقصى | 429 لتر/دقيقة (113 جالون/دقيقة) |
الأوزان
| ملاحظة | الهيكل السفلي الطويل، وذراع الوصول، والذراع الطرفية للوصول R2.9 (9 أقدام و5 بوصات)، وجرافة الخدمة العامة (GD) مقاس 1,3 م³ (1,7 ياردة³)، والمداسات ثلاثية الحواف مقاس 600 مم (24 بوصة)، وثقل موازنة 4700 كجم (10360 رطل). |
الأبعاد
| ذراع الرافعة | الوصول 5,7 م (18 قدمًا و8 بوصات) |
| الذراع | الوصول 2,9 م (9 أقدام و6 بوصات) |
| الجرافة | للخدمة العامة سعة 1,3 متر³ (1,7 ياردة³) |
نطاقات العمل والقوى
| ذراع الرافعة | الوصول 5,7 م (18 قدمًا و8 بوصات) |
| الذراع | الوصول 2,9 م (9 أقدام و6 بوصات) |
| الجرافة | للخدمة العامة سعة 1,3 متر³ (1,7 ياردة³) |
مقاسات
+
-
المحرك
| صافي القدرة - ISO 9249 | 117 kW |
| صافي القدرة - ISO 9249 (DIN) | 159 hp (متري) |
| قدرة المحرك - ISO 14396 | 118 kW |
| قدرة المحرك - ISO 14396 (DIN) | 160 hp (متري) |
| التجويف | 105 مم |
| الشوط | 135 مم |
| الإزاحة | 7.01 l |
النظام الهيدروليكي
| أقصى ضغط - المعدات | 35000 MPa |
| أقصى ضغط - السير | 34300 kPa |
| أقصى ضغط - التأرجح | 26800 kPa |
آلية التأرجح
| سرعة التأرجح | 11.25 r/min |
| أقصى عزم للتأرجح | 81.8 kN·m |
الأوزان
| الوزن أثناء التشغيل | 22700 كجم |
سعات إعادة التعبئة للخدمة
| سعة خزان الوقود | 345 l |
| نظام التبريد | 25 l |
| زيت المحرك - مع الفلتر | 25 l |
| مجموعة إدارة التأرجح | 6 l |
| مجموعة الإدارة النهائية - لكل مجموعة | 5 l |
| النظام الهيدروليكي - بما في ذلك الخزان | 234 l |
| الخزان الهيدروليكي | 115 l |
الأبعاد
| ارتفاع الشحن - الجزء العلوي من الكابينة | 2960 مم |
| ارتفاع الدرابزين | 2954 مم |
| طول الشحن | 9531 مم |
| نصف قطر تأرجح الحاجز | 2833 مم |
| خلوص ثقل الموازنة | 1048 مم |
| الخلوص الأرضي | 468 مم |
| طول الجنزير | 4450 مم |
| الطول إلى مركز البكرات | 3650 مم |
| مقاس الجنزير | 2380 مم |
| عرض النقل | 2980 مم |
نطاقات العمل والقوى
| عمق الحفر الأقصى | 6730 مم |
| أقصى وصول من مستوى الأرض | 9870 مم |
| أقصى ارتفاع للقطع | 9450 مم |
| أقصى ارتفاع للتحميل | 6490 مم |
| أدنى ارتفاع للتحميل | 2170 مم |
| الحد الأقصى لعمق القطع لقاع مستوٍ يبلغ 2440 مم (8 أقدام) | 6560 مم |
| عمق حفر الجدار الرأسي الأقصى | 5610 مم |
| قوة حفر الجرافة - ISO | 140 kN |
| قوة حفر الذراع الطرفية - ISO | 107 kN |
المعدات القياسية
+
-
ملاحظة
ذراع الرافعة والأذرع
الكابينة
- - هيكل الحماية من الانقلاب (ROPS)
- - جهاز مراقبة بشاشة LCD عالية الدقة تعمل باللمس مقاس 8 بوصات (203 مم)

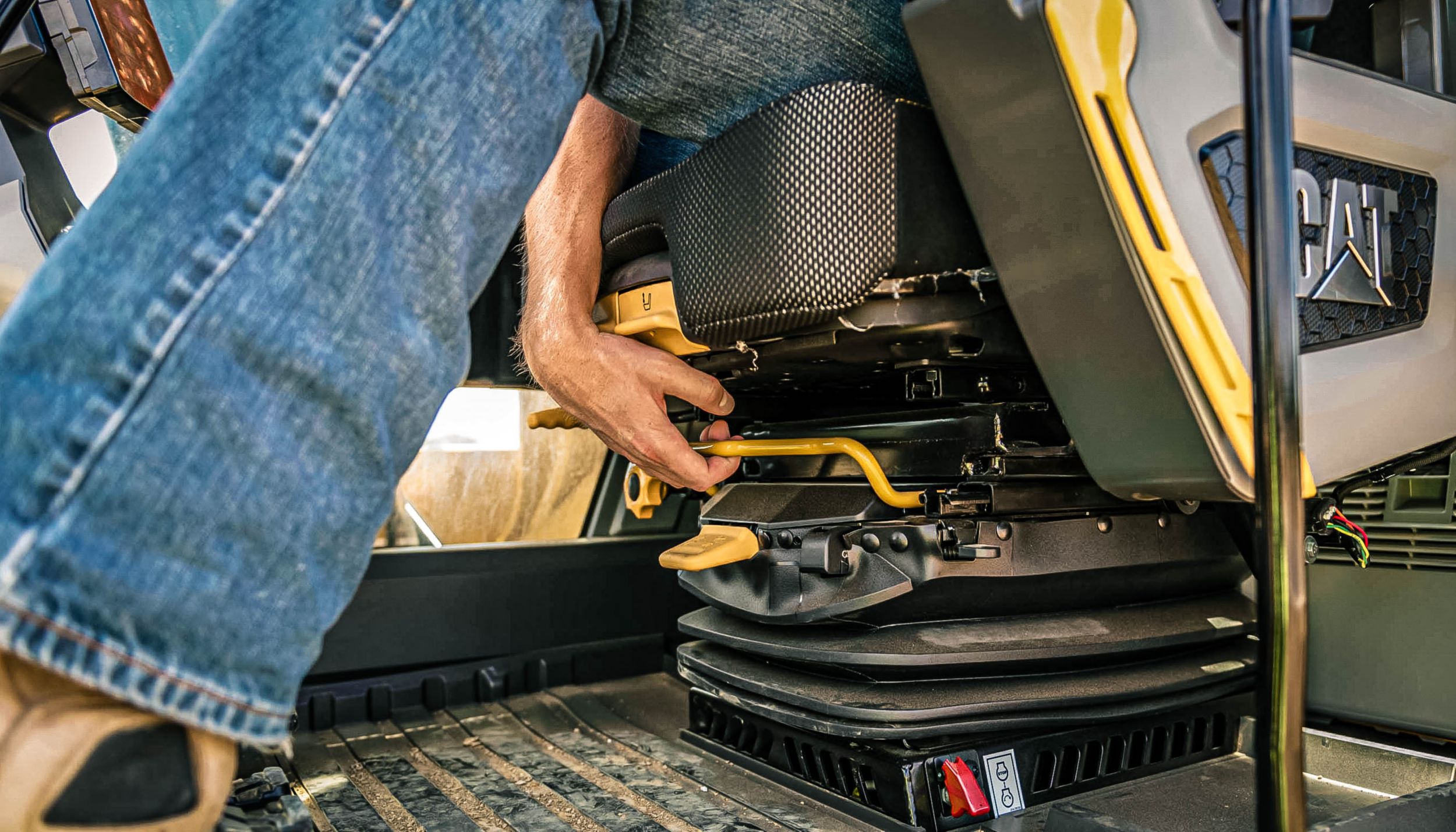

- - مقعد بتعليق ميكانيكي
تقنية CAT
- - VisionLink®
- - تحديث عن بُعد
النظام الكهربائي
- - بطاريتان لا تتطلبان الصيانة بقدرة 1,000 أمبير للتدوير على البارد (CCA)
- - مصابيح عمل LED بتأخير زمني قابل للبرمجة
- - مصباح LED للشاسيه، ومصابيح بالجانب الأيسر /الأيمن لذراع الرافعة، ومصابيح الكابينة
المحرك
- - محرك ديزل Cat C7.1 أحادي التربو
- - وضعان يمكن الاختيار من بينهما
- - تحكم تلقائي في سرعة المحرك
- - إيقاف تباطؤ المحرك تلقائيًا
- - إمكانية التبريد في ظل درجات الحرارة المحيطة العالية حتى 52 درجة مئوية (125 درجة فهرنهايت)
- - إمكانية بدء التشغيل على البارد حتى -18 درجة مئوية (0 درجة فهرنهايت)

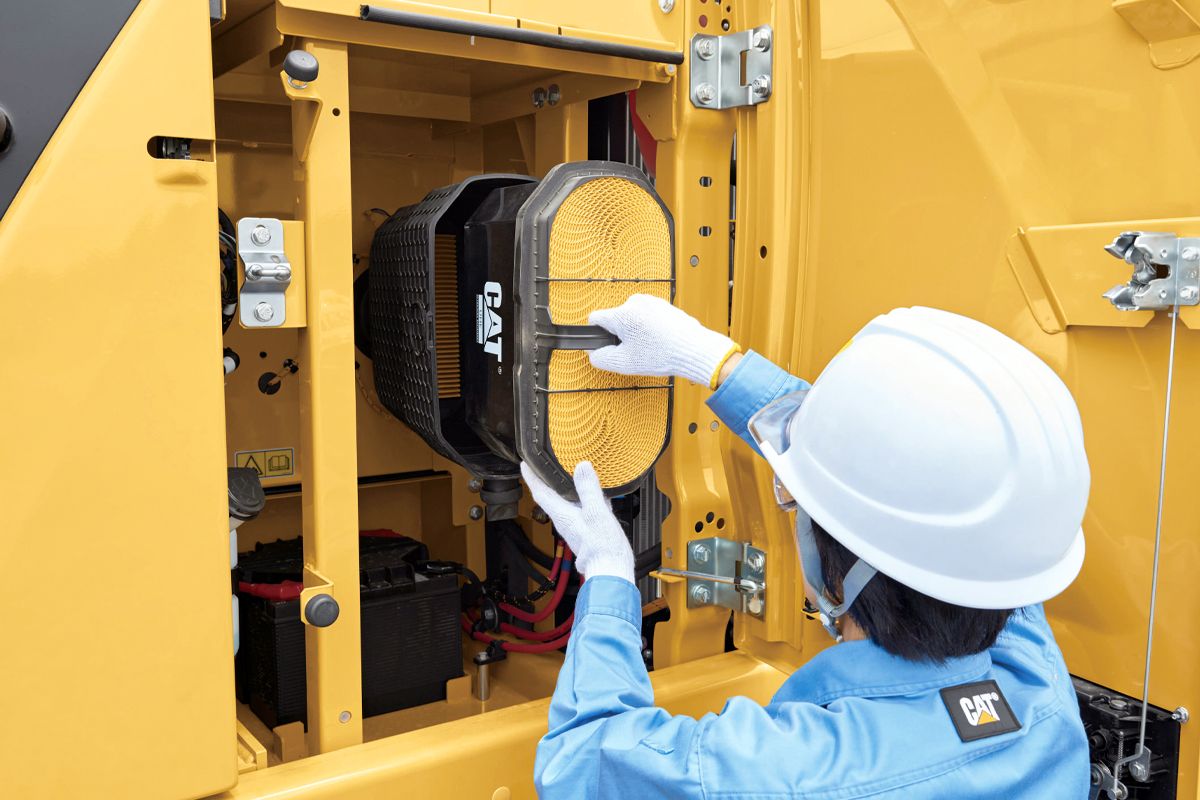

- - فلتر هواء بعنصر مزدوج مع منظف أولي مدمج
- - مضخة تحضير وقود كهربائية
- - نظام فلترة وقود ثنائي المراحل مع فاصل ماء ومؤشر
- - مراوح تبريد كهربائية مع وظيفة الدوران العكسي التلقائي
النظام الهيدروليكي
- - صمام تحكم رئيسي إلكتروني - جاهز للاستخدام مع دائرة مساعدة عالية الضغط أحادية الاتجاه
- - مضخة رئيسية إلكترونية من النوع الترادفي
- - دوائر استرجاع ذراع الرافعة والساق
- - التسخين التلقائي
- - السير التلقائي بسرعتين
- - صمام تقليل انحراف ذراع الرافعة والساق
- - فلتر رئيسي مزوَّد بعناصر للزيت الهيدروليكي
السلامة والأمان
- - مصد تلقائي للمطرقة
- - كاميرا للرؤية الخلفية ومرآة لرؤية الجانب الأيمن
- - مفتاح إيقاف تشغيل محرك من مستوى الأرض

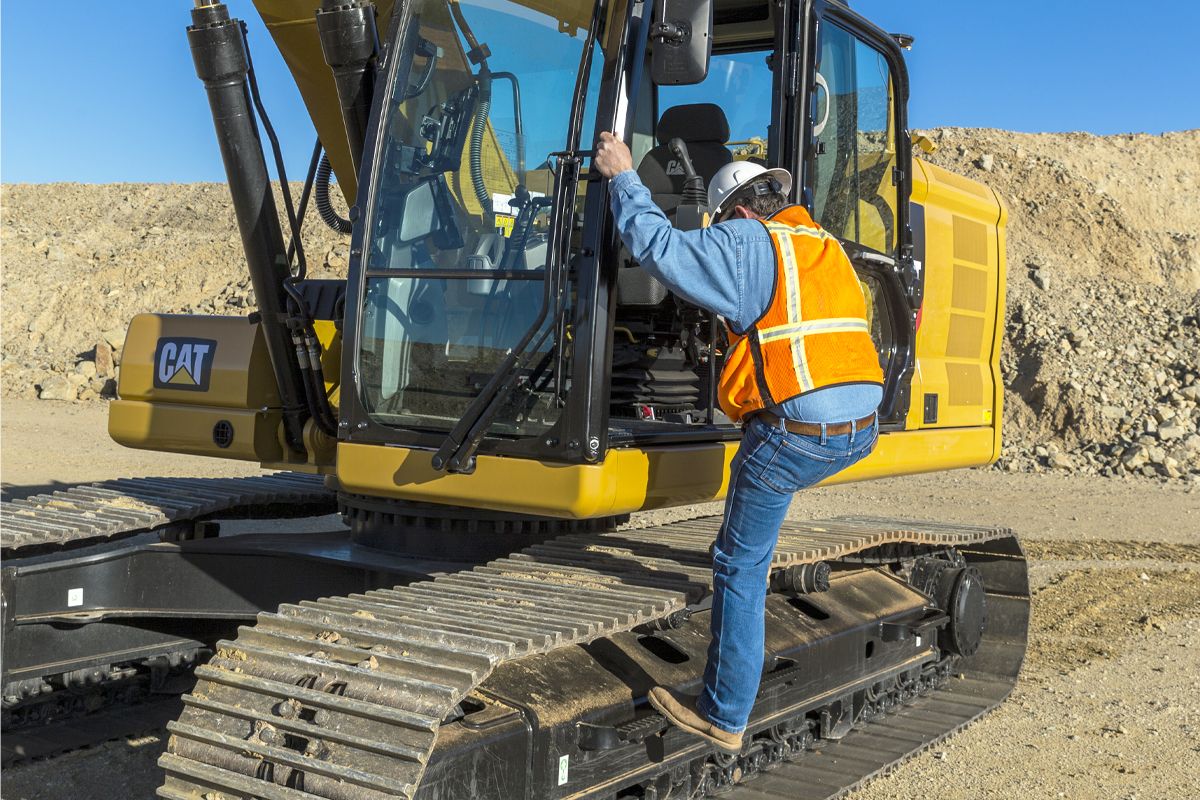

- - درابزين ومقبض يدوي جهة اليمين
- - بوق تحذير/إشارات
- - منصة خدمة بلوحة مانعة للانزلاق ومسامير برؤوس غاطسة
- - يعمل ذراع القفل الهيدروليكي على تحييد كل أدوات التحكم
- - مفتاح فصل قابل للقفل
الخدمة والصيانة
- - دخول جانبي لمنصة الخدمة
- - مكان مجمع لفلاتر زيت المحرك والوقود
- - منافذ أخذ العينات لأخذ عينات الزيت المجدولة (S·O·S℠)
- - عصوات لقياس مستوى زيت المحرك من مستوى سطح الأرض ومن فوق المنصة
- - نظام إدارة حالة المركبة المدمج
الهيكل السفلي والهياكل الأخرى
- - الهيكل السفلي الطويل
- - جنزير يتم تزييته بالشحم
- - ثقل موازنة بوزن 4700 كجم (10350 رطل)
- - نقاط ربط بالإطار الأساسي
معدات اختياريه
+
-
ملاحظة
ذراع الرافعة والأذرع
- - ذراع امتدادي 2,9 م (9 أقدام و6 بوصات)
- - ذراع امتدادي بطول 2,5 م (8 أقدام وبوصتان)
- - ذراع طرفية للوصول مقاس 2,9 م (9 أقدام و6 بوصات)
- - ذراع طرفية للوصول مقاس 2,5 م (8 أقدام وبوصتان)
تقنية CAT
المحرك
النظام الهيدروليكي
- - دائرة إضافية مشتركة لضغط التدفق/الضغط العالي
- - خطوط المطرقة الهيدروليكية للذراع الرافعة والذراع الطرفية
السلامة والأمان
- - كاميرا رؤية بالجانب الأيمن
- - إنذار التأرجح
- - إضاءة الفحص
الهيكل السفلي والهياكل الأخرى
- - مداسات جنزير ثلاثية الحواف مقاس 600 مم (24 بوصة)
- - مداسات جنزير ثلاثية الحواف مقاس 790 مم (31 بوصة)
