الجرار المجنزر D1
الجرارات الصغيرة
السعر حسب الطلب
يوفر الجرار Cat® D1 الجديد أداءً فائقًا وأكبر باقة من الميزات التقنية لمساعدتك على تحقيق أقصى استفادة من الجرار. وبفضل رشاقته واستجابته العالية، فإنه يتمتع بالقدرة على التجريف والدقة في التسوية. ويمنحك ناقل الحركة الهيدروستاتيكي بالكامل تسارعًا سلسًا، بحيث يمكنك إنجاز المهمة بسرعة. ويعمل نظام استشعار الحمل على تحسين سرعة الأرض تلقائيًا بناءً على الحمل، وذلك لتحقيق أعلى إنتاجية وكفاءة في استهلاك الوقود.
الأوصاف
الأوصاف
+
-
المحرك
| موديل المحرك | Cat C3.6 |
| ملاحظة (1) | تم اختبار صافي القدرة وفقًا للمعيار ISO 9249:2007 والمعيار SAE J1349:2011 وكما هو معلن فهي القدرة المتوفرة عند الحدافة عندما يكون المحرك مزودًا بمروحة، ونظام سحب هواء، ونظام عادم ومولد تيار متردد. |
| مجموعة نقل الحركة | هيدروستاتيكي |
| ملاحظة (2) | محرك يفي بمعايير الانبعاثات المكافئة لمعايير الانبعاثات من المستوى 3. |
الأوزان
| ملاحظة (2) | بالنسبة إلى الماكينة المزودة بكسارة، أضف 554 كجم (1222 رطل). |
| ملاحظة (1) | المواصفات الموضحة تخص الماكينات المزوَّدة بشفرة بلدوزر، وكابينة مزوَّدة بهيكل حماية من الانقلاب مغلق (EROPS)، وإنذار الرجوع للخلف، مع وجود المشغل، وسائل التبريد، ومواد التشحيم، وخزان وقود ممتلئ. |
الكابينة
| هيكل الحماية من الأجسام المتساقطة (FOPS) | ISO 3449:2005 المستوى II |
| هيكل الحماية من الانقلاب (ROPS) | ISO 3471:2008 |
ناقل الحركة
| مضخات التشغيل | 1 |
| مواتير الجنزير | 2 |
الهيكل السفلي
| عدد البكرات - في كل جانب | 6 |
| عدد المداسات - في كل جانب - الهيكل السفلي للجنزير مُحكم الغلق والمشحّم (SALT) | 43 |
| عدد النعال - كل جانب - الهيكل السفلي المقاوم للتآكل | 38 |
الكسارة
| النوع | متوازي الأضلاع |
| عدد السيقان | 3 |
الرافعة
| تدوير الرافعة | هيدروستاتيكي |
| التحكم | المكونات الهيدروليكية |
| السرعة | متغير |
نظام مكيف الهواء
| مكيف الهواء | يحتوي نظام تكييف الهواء بهذه الماكينة على المبرد R134a المكون من غاز مفلور يؤدي للاحتباس الحراري (دليل الاحتباس الحراري = 1430). يحتوي النظام على 1,8 كجم من المبرد الذي يعادل 2,574 طنًا متريًا من غاز ثاني أكسيد الكربون. |
الأبعاد
| الشفرة: أقصى زاوية (كلا الجانبين) – متوسطة | 25° |
| الشفرة: زاوية حد قطع الشفرة، قابلة للضبط - متوسطة | 52 درجة إلى 58 درجة |
| الشفرة: أقصى زاوية (كلا الجانبين) – LGP | 25° |
| الشفرة: زاوية حد قطع الشفرة، قابلة للضبط - LGP | 52 درجة إلى 58 درجة |
| الشفرة: أقصى زاوية (كلا الجانبين) - قياسية | 25° |
| ملاحظة | *الهيكل السفلي المقاوم للتآكل |
| الشفرة: زاوية حد قطع الشفرة، قابلة للضبط - قياسي | 52 درجة إلى 58 درجة |
مقاسات
+
-
المحرك
| القدرة - الصافية | 59.7 kW |
| الإزاحة | 3.6 l |
| صافي القدرة - 2200 دورة في الدقيقة - SAE J1349 | 59.7 kW |
| صافي القدرة - 2200 دورة في الدقيقة - ISO 9249/EEC 80/1269 | 59.7 kW |
الأوزان
| الوزن أثناء التشغيل | 8099 كجم |
| الوزن أثناء التشغيل - LGP | 8545 كجم |
| الوزن أثناء التشغيل - LGP، 762 مم/30 بوصة | 8752 كجم |
ناقل الحركة
| الحد الأقصى لسرعة السير - الخلفية | 10 km/h |
| إعدادات صمام التصريف | 48500 kPa |
| الحد الأقصى لسرعة السير - الأمامية | 9 km/h |
الهيكل السفلي
| مقاس الجنزير | 1495 مم |
| الطول - الجنزير على الأرضي - LGP، 762 مم (30 بوصة) | 2248 مم |
| عرض المداس - قياسي | 406 مم |
| الضغط الأرضي - LGP، 762 مم (30 بوصة) | 25.5 kPa |
| مقياس الجرار - LGP، 762 مم (30 بوصة) | 1860 مم |
| الطول - الجنزير على الأرضي - LGP | 2248 مم |
| عرض المداس - LGP، 762 مم (30 بوصة) | 762 مم |
| مقاس الجنزير - LGP | 1725 مم |
| الضغط الأرضي - LGP | 29.9 kPa |
| عرض المداس - LGP | 635 مم |
| طول الجنزير على الأرضي | 2248 مم |
| الضغط الأرضي | 44.5 kPa |
سعات إعادة التعبئة للخدمة
| علبة المرافق - بالفلتر | 10.5 l |
| خزان الوقود | 195 l |
| نظام التبريد | 19 l |
| مجموعة الإدارة النهائية - لكل مجموعة - LGP | 10 l |
| ناقل الحركة - الخزان الهيدروليكي | 90 l |
| مجموعة الإدارة النهائية - لكل مجموعة | 10 l |
أدوات تحكم هيدروليكية
| خرج المضخة | 65 l/min |
| إعدادات صمام التصريف | 20600 kPa |
الكسارة
| الارتفاع | 165 مم |
| الوزن | 554 كجم |
| العرض الإجمالي | 1710 مم |
| أقصى امتداد - خط الأرض | 766 مم |
| الحد الأقصى للخلوص من الأرض أسفل الطرف | 448 مم |
| عمق الحفر الأقصى | 337.5 مم |
الرافعة
| الوزن | 610 كجم |
| خلوص العنق | 171.5 مم |
| العرض الإجمالي | 741 مم |
| سعة الأسطوانة - الكابل الموصى به | 113 m |
| سحب الحبل الأقصى - أسطوانة كاملة | 11340 كجم |
| سعة الأسطوانة - كابل اختياري | 78 m |
| قطر الحبل - الموصى به | 16 مم |
| طول الونش | 705 مم |
| الحد الأقصى لسحب الخط - الأسطوانة المكشوفة | 18144 كجم |
| سرعة الحبل القصوى - الأسطوانة المكشوفة | 40 m/min |
| عرض الأسطوانة | 274 مم |
| قطر الأسطوانة | 254 مم |
| سرعة الحبل القصوى - أسطوانة كاملة | 63 m/min |
| قطر الحبل - الاختياري | 19 مم |
الأبعاد
| الشفرة: عمق الحفر - متوسطة | 573 مم |
| العرض - الجرار - المداسات القياسية - من دون الشفرة - LGP (762 مم/30 بوصة) | 2411 مم |
| مقاس الجنزير - LGP | 1725 مم |
| الطول - الجرار الأساسي - من دون الشفرة - LGP، 762 مم (30 بوصة) | 3291 مم |
| الطول الكلي - بالشفرة - LGP | 4262 مم |
| الشفرة: عرض الشفرة - LGP | 3149 مم |
| الشفرة: سعة الشفرة (SAE) - LGP | 1.99 m³ |
| العرض - الجرار - المداسات القياسية - من دون الشفرة - LGP | 2360 مم |
| الشفرة: عرض الشفرة عند أقصى زاوية - LGP | 2874 مم |
| الشفرة: ارتفاع الشفرة - متوسطة | 860 مم |
| الخلوص الأرضي - LGP، 762 مم (30 بوصة) | 332 مم |
| الشفرة: سعة الشفرة (SAE) - متوسطة | 1.5 m³ |
| الشفرة: عمق الحفر - LGP | 583 مم |
| الشفرة: عرض الشفرة عند أقصى زاوية - متوسطة | 2669 مم |
| مقياس الجرار - LGP، 762 مم (30 بوصة) | 1860 مم |
| ارتفاع الجرار - LGP | 2765 مم |
| الشفرة: ارتفاع رفع الشفرة - متوسطة | 743 مم |
| الطول الكلي - بالشفرة - LGP، 762 مم (30 بوصة) | 4262 مم |
| الشفرة: عرض الشفرة - متوسطة | 2921 مم |
| الشفرة: الحد الأقصى للإمالة - متوسطة | 448 مم |
| الشفرة: الحد الأقصى للإمالة – LGP | 438 مم |
| الطول - الجرار الأساسي - من دون الشفرة - LGP | 3291 مم |
| ارتفاع الجرار - LGP، 762 مم (30 بوصة) | 2765 مم |
| الشفرة: ارتفاع الشفرة - LGP | 860 مم |
| الخلوص الأرضي - LGP | 332 مم |
| الشفرة: ارتفاع رفع الشفرة - LGP | 730 مم |
| الطول الكلي - بالشفرة - قياسي | 4273 مم |
| الشفرة: الحد الأقصى للإمالة - قياسي | 368 مم |
| الشفرة: سعة الشفرة (SAE) - قياسية | 1.52 m³ |
| الطول - الجرار الأساسي - من دون الشفرة - قياسي | 3291 مم |
| الشفرة: عرض الشفرة عند أقصى زاوية - قياسية | 2646 مم |
| مقياس الجنزير - قياسي | 1495 مم |
| الخلوص الأرضي- قياسي | 332 مم |
| الشفرة: عرض الشفرة عند أقصى زاوية - قياسي | 2417 مم |
| الشفرة: عمق الحفر - قياسي | 589 مم |
| الشفرة: ارتفاع الشفرة - قياسي | 910 مم |
| العرض - الجرار - المداسات القياسية - من دون الشفرة - قياسي | 1900 مم |
| الشفرة: ارتفاع رفع الشفرة - قياسي | 730 مم |
| ارتفاع الجرار - قياسي | 2765 مم |
| ارتفاع الجرار - LGP، 762 مم (30 بوصة) | 2765 مم |
| عرض الجرار (المداسات القياسية، من دون الشفرة) - LGP | 2360 مم |
| ارتفاع الجرار - قياسي | 2765 مم |
| ارتفاع الجرار - LGP | 2765 مم |
| عرض الجرار (المداسات القياسية، من دون الشفرة) - قياسي | 1900 مم |
| عرض الجرار (المداسات القياسية، من دون الشفرة) - LGP، 762 مم (30 بوصة) | 2411 مم |
المعدات القياسية
+
-
مجموعة نقل الحركة
- - منظف الهواء مع منظف أولي، وطرد تلقائي للغبار وفتحة دخول هواء تحت غطاء المحرك
- - نظام تبريد مكون من ألواح قضبان الألومنيوم (الرادياتير، ومجموعة نقل الحركة)
- - التحكم التلقائي في الجر
- - محرك ديزل Cat C3.6
- - مجموعة الإدارة، الإضافية
- - ناقل حركة هيدروستاتيكي مزدوج المسارات، ومنغلق الحلقة
- - مضخة وقود كهربائية
- - فاصل الوقود/المياه
- - مزوَّد بشاحن توربيني وتبريد لاحق
كهربي
- - تنبيه، الرجوع للخلف
- - مولد التيار المتردد، 150 أمبير، خدمة شاقة
- - البطاريات، للخدمة شاقة، بدون صيانة، 1000 أمبير عند التدوير على البارد (CCA)
- - موصل تشخيص
- - أربعة مصابيح هالوجين أمامية مدمجة، مصباحان هالوجين خلفيان
- - آلة التنبيه، كهربائية
- - بادئ حركة، كهربائي، 12 فولت، خدمة شاقة
الهيكل السفلي
- - الهيكل السفلي للجنزير محكم الغلق والمشحم (SALT) (من 43 مقطعًا)
- - بكرات الحامل
- - وقاءات، توجيه الجنزير للأمام/الخلف
- - إطار الجنزير سداسي البكرات
- - أدوات ضبط للجنزير، هيدروليكية
- - بكرات الجنزير، مُشحمة بما يكفي عمرها الافتراضي
المكونات الهيدروليكية
- - زيت ومضخة هيدروليكية
- - ذراع أحادي، للتحكم في ثلاث وظائف
- - مكونات هيدروليكية ثلاثية الصمامات
تقنية CAT
- - Cat Product Link PLE643/PLE743 خلوي
- - نظام Slope Indicate
- - شفرة مستقرة
- - متوافقة مع أجهزة الراديو والمحطات الأساسية من Trimble وTopcon وLeica
- - القدرة على تثبيت أنظمة الدرجات ثلاثية الأبعاد من Trimble وTopcon وLeica
الملحقات
- - قضيب جر متين
- - جهاز السحب الأمامي
بيئة المشغل
- - مساند أذرع، قابلة للضبط
- - خطاف للمعطف
- - أدوات التحكم، مثبتة على المقعد، ضبط للأمام/للخلف
- - حاملات الأكواب
- - الوضع الاقتصادي

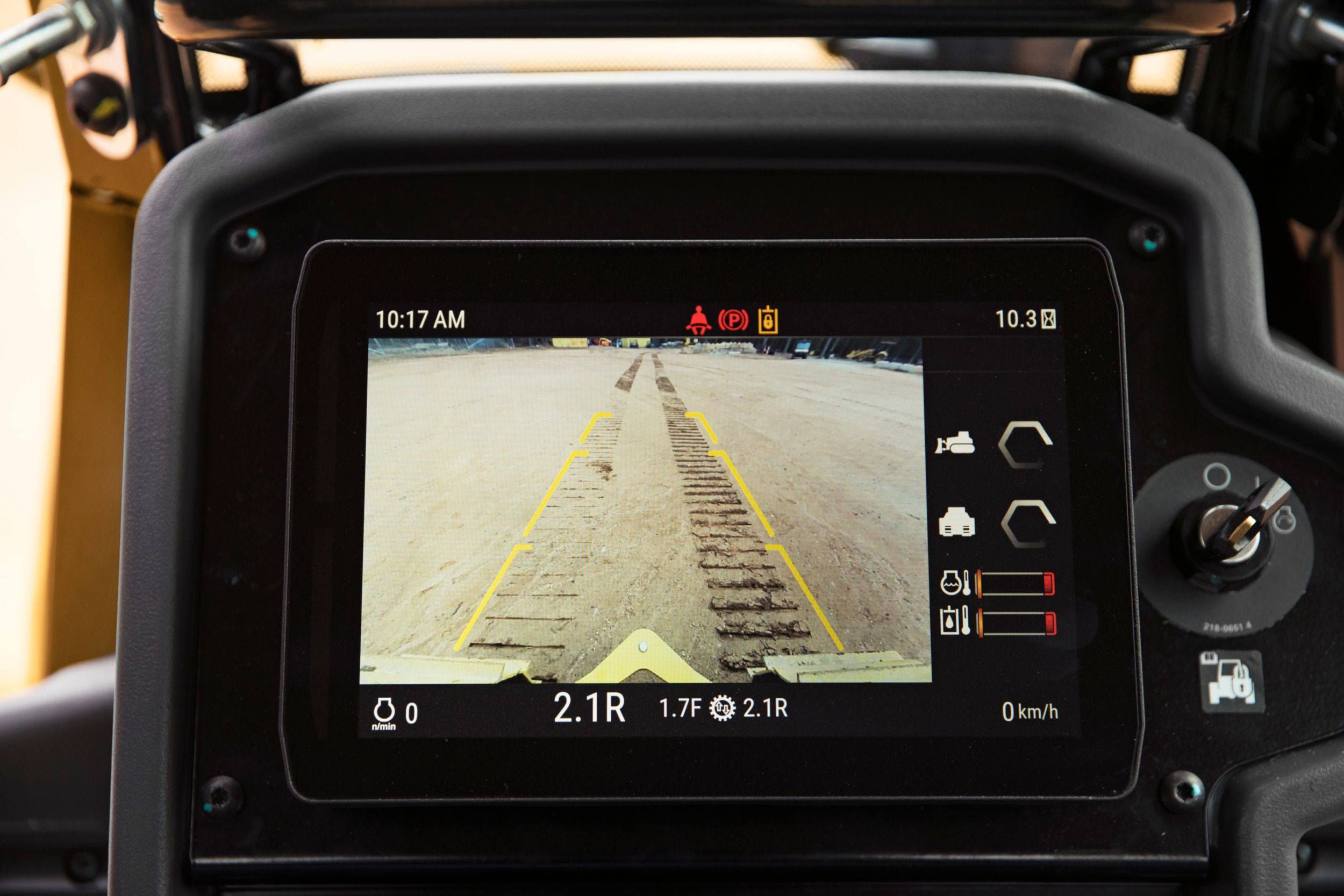

- - نظام مراقبة إلكتروني مع مقياس:
– بيان ميل الشاسيه
– درجة حرارة سائل تبريد المحرك
– مستوى الوقود
– درجة حرارة الزيت الهيدروليكي - - نظام الأمان الإلكتروني
- - مؤشر خدمة منظف هواء المحرك
- - شاشة عرض التروس وعدد دورات المحرك في الدقيقة
- - حصيرة أرضية، مطاطية، للخدمة الشاقة
- - بطانات القدم، اللوحة
- - مقياس الساعات، إلكتروني
- - إعدادات السرعة الأمامية/الخلفية المستقلة
- - المرآة، رؤية خلفية، داخلية
- - منفذ الطاقة، بجهد 12 فولت
- - المظلة المزوَّدة بهيكل الحماية من الانقلاب (ROPS)/هيكل الحماية من الأجسام المتساقطة (FOPS)
- - المقعد، مزود بميزة التعليق الهوائي، من القماش أو الفينيل
- - حزام أمان، قابل للسحب واضح الرؤية مقاس 76 مم (3 بوصات)
- - مؤشر/مُذكّر ربط حزام الأمان
- - دواسة واحدة تجمع بين وظيفة خفض السرعة والفرامل
- - تذكّر السرعة
- - حيز التخزين
- - مفتاح الخانق، دوار
- - محدد سرعة السير، إلكتروني
معدات اختياريه
+
-
مجموعة نقل الحركة
- - منظف هواء مزوَّد بمنظف أولي خارجي
- - التركيب، الونش
كهربي
الهيكل السفلي
- - الهيكل السفلي المقاوم للتآكل (38 قطاعًا)
- - أزواج الجنازير
– الجنزير، 406 مم (16 بوصة)
– الجنزير، 635 مم (25 بوصة)
– الجنزير، 762 مم (30 بوصة)
المكونات الهيدروليكية
- - أربعة صمامات للاستخدام مع الكسارة
- - أربعة صمامات للاستخدام مع الونش
تقنية CAT

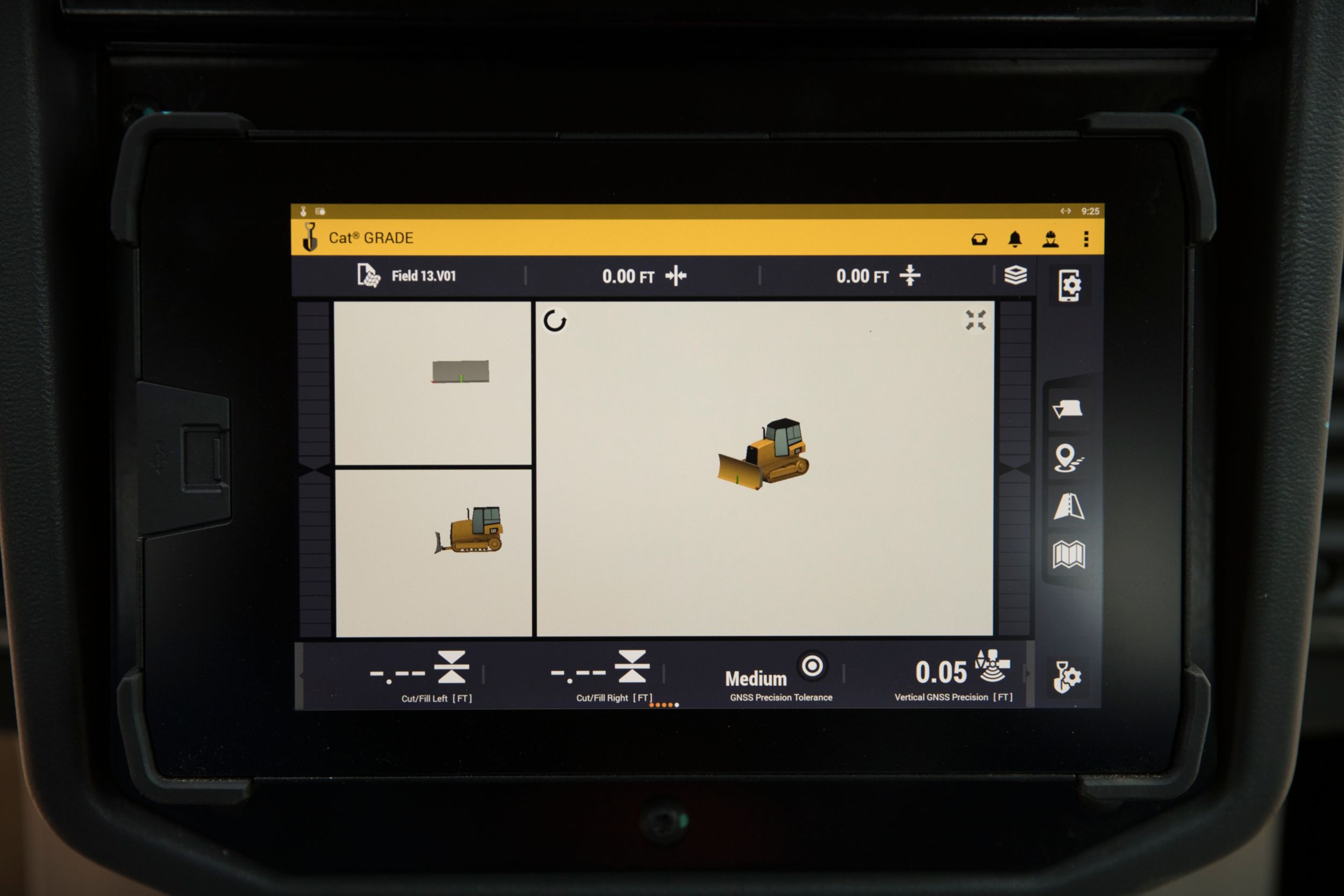

- - نظام Cat GRADE مع Slope Assist
- - نظام Cat GRADE مع 3D
- - Cat Product Link PLE683/PLE783 خلوي/قمر صناعي
- - شاشة عرض للتسوية تعمل باللمس كاملة الألوان مقاس 10 بوصات (254 مم)
- - إمالة آلية
الملحقات
- - قضيب جر، سحب
- - نظام أمان الماكينة
- - التركيب، الرافعة
- - الكسارة، متوازية الأضلاع، وتحتوي على ثلاث سيقان وأسنان
- - رافعة، هيدروليكية، عالية الأداء
- - رافعة، هيدروليكية، استرجاع
بيئة المشغل
- - الكابينة، مع مكيف الهواء
- - الكابينة، نوافذ مصنوعة من بوليمير بولي الكربونات وتكييف هواء
- - الراديو، AM/FM Bluetooth®
- - المقعد، تعليق هوائي، يمكن الاختيار من بين:
– مقعد من الفينيل مسخَّن مزوَّد بأدوات تحكم مسخّنة
– مقعد من القماش مسخَّن مزوَّد بأدوات تحكم مسخّنة
– مقعد من القماش مسخَّن وبفتحات تهوية مزوَّد بأدوات تحكم مسخّنة - - منع الصوت
أخرى
- - المسخن، المحرك، سائل التبريد 120 فولت/240 فولت
- - مساعد بدء التشغيل، الأثير
