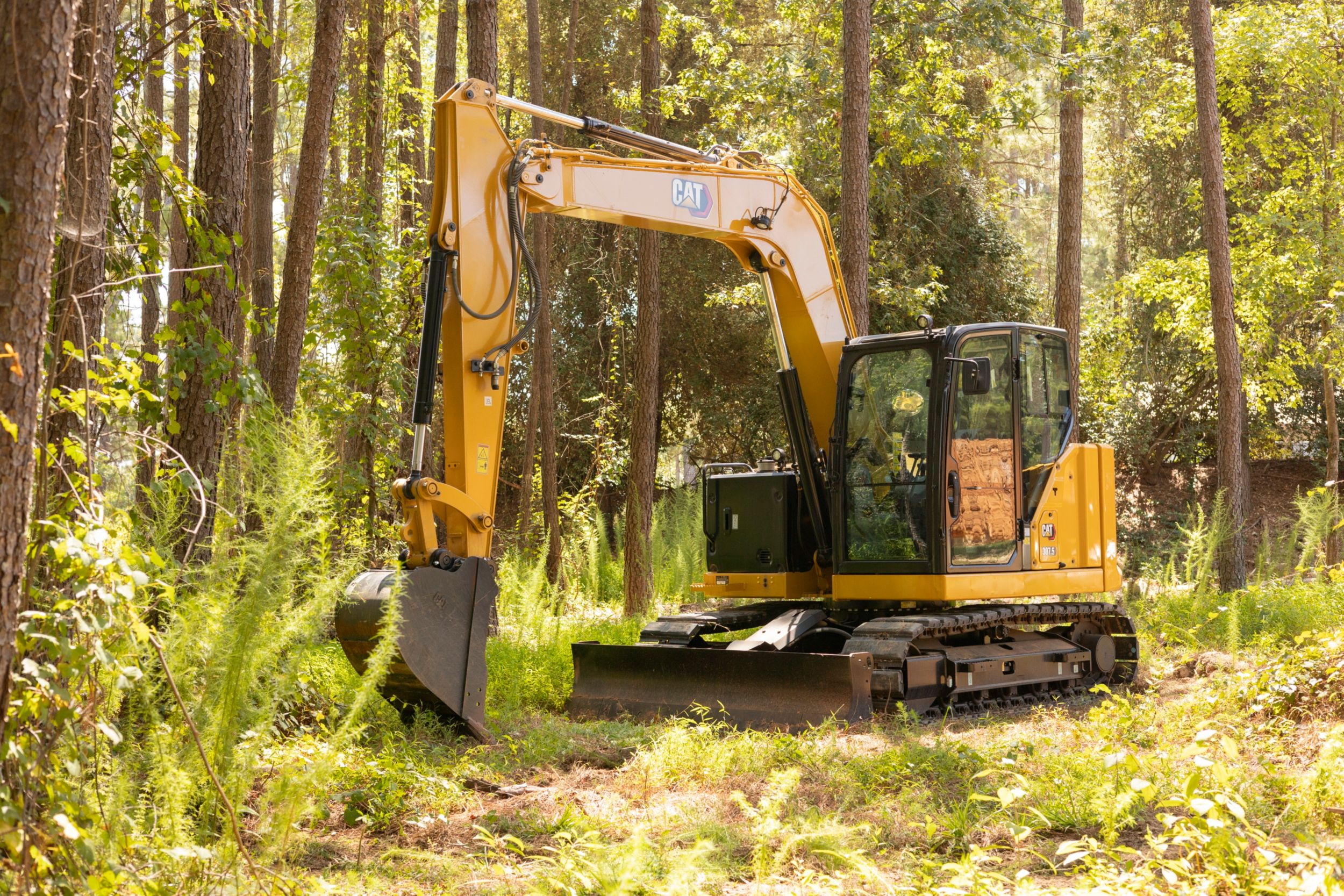

La Minipelle hydraulique 307.5 Cat® fournit une puissance et des performances maximales dans un format ultra compact pour vous permettre de travailler dans un large éventail d'applications.
Nota (2) | **Le poids maximum inclut les chaînes en acier avec patins en caoutchouc, le contrepoids, le conducteur, le réservoir de carburant plein, un bras long, une lame, mais pas le godet. |
Nota (1) | *Le poids maximal inclut les chaînes en acier, le conducteur, le réservoir de carburant plein, un bras standard, une lame, mais pas le godet ni les contrepoids. |
Modèle de moteur | C2.4 turbo Cat |
Performances en côte - Maximales | 30° |
Type | Circuit hydraulique à détection de charge avec pompe à pistons à cylindrée variable |
Nota | Le débit et la pression ne sont pas combinables. En charge, tandis que le débit augmente, la pression diminue. |
Cadre de protection en cas de retournement (ROPS) | ISO 12117-2:2008 |
Protection supérieure | ISO 10262:1998 (niveau I) |
Cadre de protection en cas de basculement (TOPS) | ISO 12117:1997 |
Nota | Directive de l'Union européenne « 2000/14/CE » |
Climatisation | Le système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 0,90 kg de réfrigérant, avec un équivalent CO2 de 1,287 tonnes métriques. |
Nota (2) | Hauteur de flèche quand le bras est claveté en position de travail avec des équipements. Le bras standard ne propose qu'une seule position d'axe. |
Nota (1) | Hauteur de flèche quand le bras est claveté en position de transport sans équipement. |
Nota (1) | Hauteur de flèche quand le bras est claveté en position de transport sans équipement. |
Nota (2) | Hauteur de flèche quand le bras est claveté en position de travail avec des équipements. |
Puissance nette | 40.9 kW |
Cylindrée | 2.43 l |
Puissance brute - SAE J1995 | 43.2 kW |
Puissance brute – ISO 14396 | 43.2 kW |
Puissance nominale nette – 2 400 tr/min - ISO 9249/CEE 80/1269 | 41.7 kW |
Alésage | 87 mm |
Course | 102.4 mm |
Puissance nette nominale - 2 400 tr/min - Norme américaine EPA Tier 4 Final/UE Stage V - ISO 9249/CEE 80/1269 | 40.9 kW |
Poids en ordre de marche | 8120 kg |
Poids maximal en ordre de marche avec cabine** | 8120 kg |
Poids minimal en ordre de marche avec cabine* | 7505 kg |
Profondeur d'excavation | 4642 mm |
Orientation de la flèche - À gauche | 0 ° |
Hauteur de la cabine | 2541 mm |
Hauteur maximale de la lame | 370 mm |
Largeur de la bande de roulement/des patins | 450 mm |
Hauteur de vidage maximale | 5717 mm |
Longueur du train de roulement hors tout | 2760 mm |
Largeur de chaîne hors tout | 2200 mm |
Hauteur de transport | 2656 mm |
Orientation de la flèche - À droite | 0 ° |
Paroi verticale | 4113 mm |
Largeur hors habitacle supérieur | 2250 mm |
Portée de la flèche | 2250 mm |
Longueur du bras | 2208 mm |
Encombrement arrière avec contrepoids | 1930 mm |
Portée maximale | 6805 mm |
Garde au sol | 370 mm |
Roulement de tourelle - Hauteur | 756 mm |
Longueur d'expédition hors tout | 6257 mm |
Encombrement arrière sans contrepoids | 1800 mm |
Hauteur d'excavation maximale | 7765 mm |
Profondeur maximale de la lame | 407 mm |
Portée maximale - Niveau du sol | 6670 mm |
Hauteur - Flèche en position de transport - Sans outils | 2550 mm |
Longueur d'expédition hors tout - sans contrepoids | 6120 mm |
Longueur d'expédition hors tout - avec contrepoids | 6250 mm |
Hauteur - Flèche en fonctionnement - Avec outils | 3150 mm |
Bras long | 82 kg |
Contrepoids | 250 kg |
Chaînes en acier avec patins | 285 kg |
Force de traction maximale - Vitesse réduite | 62.4 kN |
Force de traction maximale - Vitesse élevée | 26.1 kN |
Vitesse de translation – Élevée | 5 km/h |
Pression au sol - Poids maximal | 37.7 kPa |
Vitesse de translation – Faible | 3.1 km/h |
Pression au sol - Poids minimal | 34.8 kPa |
Circuit de refroidissement | 10 l |
Circuit hydraulique | 110 l |
Réservoir hydraulique | 53 l |
Réservoir de carburant | 145 l |
Huile moteur | 9.5 l |
Pression en ordre de marche - Orientation | 250 bar |
Circuit auxiliaire - Secondaire - Pression | 285 bar |
Débit de la pompe à 2 400 tr/min | 167 l/min |
Force d'excavation - Bras - Standard | 37.8 kN |
Circuit auxiliaire - Principal - Pression | 285 bar |
Pression en ordre de marche - Translation | 285 bar |
Pression en ordre de marche - Équipement | 285 bar |
Circuit auxiliaire - Principal - Débit | 131 l/min |
Circuit auxiliaire - Secondaire - Débit | 33 l/min |
Force d'excavation - Bras - Long | 33.7 kN |
Force d'excavation- Godet | 54.6 kN |
Circuit auxiliaire maximal - Secondaire - Débit au niveau de la pompe | 33 l/min |
Circuit auxiliaire maximal - Secondaire - Pression au niveau de la pompe | 285 bar |
Circuit auxiliaire maximal - Principal - Débit au niveau de la pompe | 131 l/min |
Circuit auxiliaire maximal - Principal - Pression au niveau de la pompe | 285 bar |
Vitesse d'orientation de la machine | 10 tr/min |
Hauteur | 431 mm |
Largeur | 2280 mm |
Pression acoustique (ISO 6396:2008) | 72 dB(A) |
Pression acoustique moyenne (ISO 6395:2008) | 98 dB(A) |
Encombrement arrière avec contrepoids | 1930 mm |
Paroi verticale | 3597 mm |
Hauteur de transport | 2558 mm |
Encombrement arrière sans contrepoids | 1800 mm |
Longueur du bras | 1665 mm |
Portée de la flèche | 1681 mm |
Largeur de la bande de roulement/des patins | 450 mm |
Garde au sol | 370 mm |
Largeur de chaîne hors tout | 2200 mm |
Portée maximale - Niveau du sol | 6151 mm |
Longueur du train de roulement hors tout | 2760 mm |
Largeur hors habitacle supérieur | 2250 mm |
Portée maximale | 6297 mm |
Roulement de tourelle - Hauteur | 756 mm |
Hauteur maximale de la lame | 370 mm |
Profondeur maximale de la lame | 407 mm |
Orientation de la flèche - À droite | 0 ° |
Profondeur d'excavation | 4100 mm |
Orientation de la flèche - À gauche | 0 ° |
Longueur d'expédition hors tout | 6144 mm |
Hauteur de vidage maximale | 5300 mm |
Hauteur de la cabine | 2541 mm |
Hauteur d'excavation maximale | 7348 mm |
Hauteur - Flèche en fonctionnement - Avec outils | 2730 mm |
Longueur d'expédition hors tout - avec contrepoids | 6230 mm |
Longueur d'expédition hors tout - sans contrepoids | 6100 mm |
Hauteur - Flèche en position de transport - Sans outils | 2570 mm |
