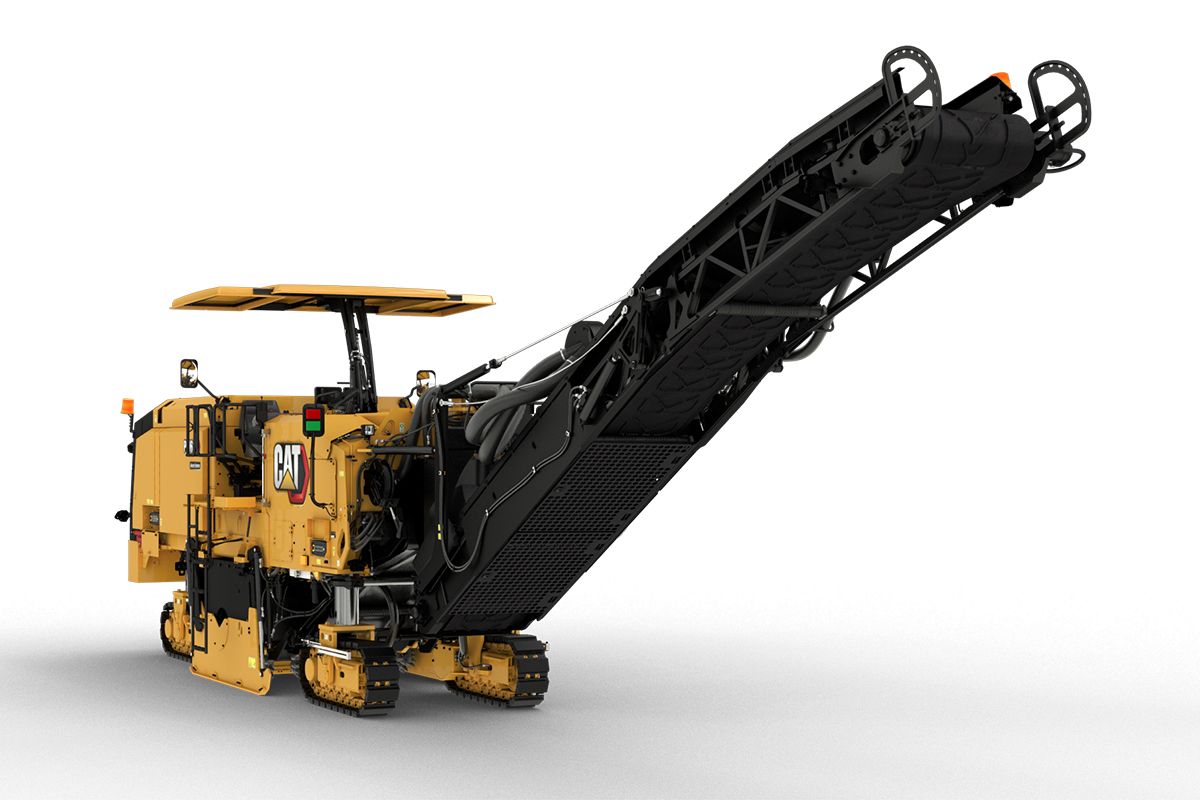

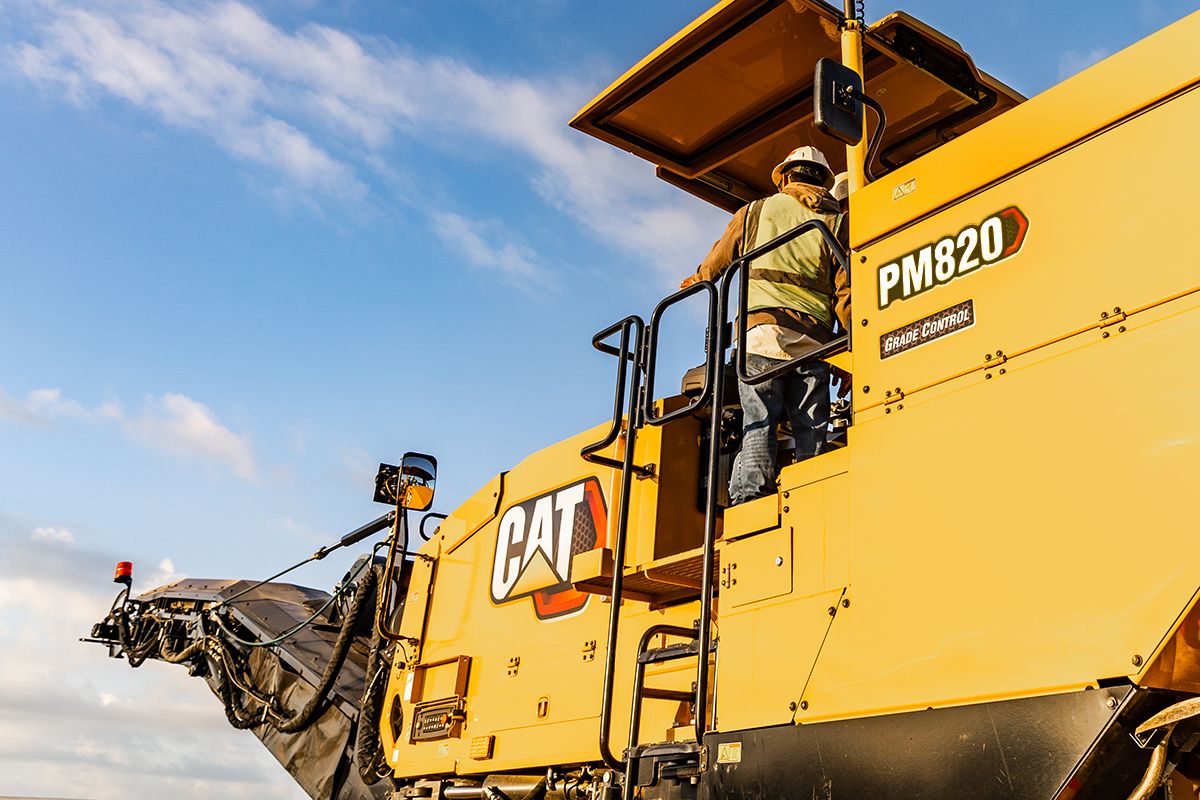

Fraiseuse de chausséePM820

Fraiseuse de chaussée

Prix sur demande

Plus de puissance pour réaliser le travail

La PM820 est une fraiseuse demi-voie de production intensive avec une largeur de coupe de 2010mm (79,1in) qui effectue une élimination intégrale contrôlée des revêtements d'enrobé et de béton en une seule passe.

Description

Durabilité

Des performances puissantes

Puissant moteur à double turbocompresseur C18 Cat® conforme aux normes régionales sur les émissions
La souplesse et l'efficacité du fonctionnement grâce au contrôle de ralenti automatique et les différentes vitesses du rotor optimisent la puissance et la sollicitation du moteur
Le circuit de refroidissement à haute capacité maintient le moteur à température idéale pour des émissions réduites et un rendement énergétique optimal
La détection automatique de charge sur le rotor ajuste la vitesse de fraisage afin d'empêcher tout calage et d'optimiser la production

Maniabilité et contrôle optimaux

Des performances puissantes

Maniabilité et contrôle optimaux

Le train de roulement fiable à chaînes tire parti des conceptions éprouvées des tombereaux Cat et d'un système de tension automatique pour assurer des performances constantes et une plus longue durée de vie des chaînes
Le solide système de propulsion comprend deux pompes de translation indépendantes qui entraînent deux chenilles à chaîne chacune, selon un schéma d'entraînement croisé à traction élevée
Grâce à la commande de traction automatique, la vitesse reste constante dans les applications les plus difficiles
Quatre modes de direction avec alignement et suivi avancés assurent un contrôle précis de la géométrie et réduit l'usure des patins
Capacité à changer les vitesses du rotor par système électronique pendant le fonctionnement

Enlèvement de matériau

Maniabilité et contrôle optimaux

Enlèvement de matériau

Les convoyeurs haute capacité fournissent un enlèvement efficace du matériau fraisé avec une incroyable commande de vidage
Une bande transporteuse monobloc et à large ouverture vide efficacement la chambre du rotor
Ajustez la vitesse de la bande transporteuse selon le type de matériau et le débit de production, tandis que la fonctionnalité de suralimentation intégrée offre une accélération temporaire de la vitesse de la bande transporteuse, afin d'éjecter le matériau plus vite et plus loin
Le sens de la bande transporteuse peut être inversé pour faciliter le nettoyage et des protections magnétiques en vinyle permettent un accès rapide pour inspecter l'usure des rouleaux

Un environnement de travail confortable

Enlèvement de matériau

Un environnement de travail confortable

Utilisation en tout confort avec des consoles réglables en hauteur et des commandes intuitives et ergonomiques
Mains courantes rétractables qui à l'approche d'obstacles, s'escamotent, puis se redéployent facilement
Travaillez le jour et la nuit grâce aux claviers rétro-éclairés et éclairez la zone de travail autour de la machine grâce aux options d'éclairage LED à diffusion étendue du périmètre
Optimisez les postes de conduite avec des sièges à suspension en option qui sont repositionnables pour une visibilité et un confort améliorés
Des caméras à distance en option améliorent la visibilité sur la lame de coupe et le convoyeur
L'option de toit électrique à fermeture vers l'avant et montant unique avec éclairage LED en hauteur et extensions latérales intégrées s'escamote et se redéploie rapidement en cours d'utilisation à l'aide d'un simple bouton afin d'éviter les obstacles en hauteur et un pare-brise en option peut être ajouté pour améliorer le confort
Éliminez la poussière au maximum dans les zones de travail grâce au système de réduction de la poussière disponible en option

Système de coupe durable

Un environnement de travail confortable

Système de coupe durable

Le système d'entraînement du rotor comprend un embrayage sec extra-robuste, un système de tension automatique de courroie pour éviter tout glissement et deux courroies (à cinq nervures) à haute résistance pour entraîner le rotor
Chambre de coupe renforcée pour une durée de vie plus longue
L'accès amélioré simplifie remplacements de rotors
Les skis trempés à plaque latérale sur toute la longueur, le patin de ski embarqué et les patins anti-fracture diminuent l'usure et l'entretien

Précision d'amorçage avec technologie intégrée

Système de coupe durable

Précision d'amorçage avec technologie intégrée

Obtenez une grande précision de coupe reproductible et automatique avec la fonctionnalité Cat GRADE intégrée, dotée du système Grade and Slope
Les boîtiers de commande peuvent être repositionnés sans avoir besoin de reconfigurer les paramètres et la couleur d'arrière-plan passe en mode nuit lorsque l'éclairage de travail est activé
Disposez d'une commande complète de nivellement longitudinal et transversal depuis n'importe quel boîtier de commande
Passez facilement d'un capteur d'inclinaison à l'autre pour une précision continue pendant le fraisage
Adaptez la vitesse à laquelle le rotor s'introduit dans la coupe pour un contrôle optimal de la machine
Définissez et automatisez les transitions en entrée/sortie des coupes et enregistrez les paramètres pour de futures missions
Franchissez en toute facilité les obstacles sur le chemin de coupe à l'aide de la fonctionnalité de passage des obstacles
Optimisez le fraisage avec la fonctionnalité 3D intégrale (matériel supplémentaire nécessaire)

Rotors à systèmeK

Précision d'amorçage avec technologie intégrée

Rotors à systèmeK

Les rotors à systèmeK Cat assurent un flux efficace des matières avec un excellent profil de coupe pour de nombreuses applications
Conception conique à double retenue bloquant parfaitement les porte-outils en place sans axe de retenue, boulon ou vis de réglage pour un remplacement plus rapide sans attaches et sans serrage au couple
Les palettes réversibles et les alliages ultra-résistants diminuent l'usure et l'abrasion, pour une durée de vie accrue du rotor
Les pointes diamantées disponibles en option permettent d'allonger les intervalles de remplacement jusqu'à 80 fois plus que les pointes classiques au carbure

Simplicité d'entretien

Rotors à systèmeK

Simplicité d'entretien

L'entretien est simplifié et plus rapide grâce à de grandes portes d'accès et à un capot électrique permettant d'accéder très facilement aux composants cruciaux
Les composants de la chaîne sans entretien et les patins de chaîne faciles à remplacer réduisent les frais d'entretien
Des commandes standard au niveau du sol et un dispositif de rotation du rotor à fonctionnement hydraulique en option avec commande suspendue simplifient la dépose et le remplacement des pointes
Les options de lavage haute et basse pression en option raccordent le réservoir d'eau embarqué pour un nettoyage pratique
Utilisez certaines fonctions de la machine pendant la maintenance et l'entretien grâce au système d'entraînement auxiliaire
Le câblage du circuit électrique est à code couleur et numéroté pour faciliter l'identification. Il est de plus protégé par une tresse en nylon résistante à l'abrasion, assurant une durée de vie accrue
Intervalles d'entretien de l'huile hydraulique étendus: 3 000 heures sans prélèvement d'échantillons d'huile, 6 000 heures avec des prélèvements d'échantillons d'huile
Entretien planifié des chaînes avec les services télématiques Cat Product Link™
Les modules de commande électronique (ECM) surveillent les circuits de la machine afin d'avertir le conducteur en cas de problèmes de rendement. Ils peuvent être associés à des options Product Link pour activer des services à distance supplémentaires auprès de votre concessionnaire Cat local
Les filtres moteur de type cartouche, à plusieurs composants, sont respectueux de l'environnement, ce qui réduit le gaspillage et baisse les coûts de remplacement
La disponibilité optimale des pièces, les concessionnaires idéalement situés et les kits de réparation d'entretien simplifient la commande des composants à forte usure

Des fonctionnalités pratiques

Simplicité d'entretien

Des fonctionnalités pratiques

Les fraiseuses de chaussée Cat offrent une grande variété de fonctionnalités et d'options, conçues pour faciliter le fonctionnement et la maintenance quotidiens.

Mettez en pause et redémarrez les fonctions de la machine en appuyant sur un simple bouton lors de changements de tombereaux
Porte-cannettes en peinture magnétique en option
Crochets pour le stockage du flexible d'eau
Raccord de remplissage d'eau en angle
Support de pelle facilement accessible
Indicateurs de profondeur de rotor latéral et supérieur
Raccord d'air comprimé sur la console centrale du conducteur

Durabilité

Des fonctionnalités pratiques

Durabilité

Le moteur C18 Twin Turbo Cat répond aux normes d'émissions Tier 4 Final de l'EPA des États-Unis et stage V de l'UE.
Les moteurs diesel Cat répondant aux normes d'émissions Tier 4 Final de l'EPA des États-Unis et stage V de l'UE doivent utiliser du diesel ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du diesel ULSD mélangé aux carburants à faible intensité en carbone suivants, jusqu'au : biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras) 20 % ou diesel 100 % renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (gas-to-liquid, gaz liquéfié). Référez – vous aux directives pour une application réussie. Veuillez contacter votre concessionnaire Cat ou référez-vous à la publication spéciale SEBU6250 Caterpillar Machine Fluids Recommendations (Recommandations relatives aux liquides des équipements Caterpillar).
La commande automatique de ralenti permet de réduire la consommation de carburant inutile et les émissions des gaz à effet de serre en permettant au moteur de passer automatiquement en mode de ralenti quand la machine ne travaille pas.
La commande automatique de charge vous aide à économiser du carburant et à réduire les émissions de gaz à effet de serre en adaptant automatiquement le régime de fraisage à la charge du moteur pour une production maximale avec une efficacité optimale.
La fonction de mise en veille et de reprise d'activité met en pause les principales fonctions de la machine et abaisse le régime du moteur pour économiser du carburant et contribuer à réduire les émissions de gaz à effet de serre lors des changements de tombereaux.
La commande de traction maintient une traction constante pour augmenter l'efficacité de la machine, réduire la consommation de carburant et les émissions de gaz à effet de serre.
Le moteur ainsi que les circuits de carburant et les circuits hydrauliques sont équipés de robinets de vidange écologiques facilitant l'entretien et évitant les déversements.
Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais diminuent également la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine : 6 000 heures avec prélèvement d'échantillons pour l'huile hydraulique, 12 000 heures avec liquide de refroidissement pour la rallonge.
Les services de prélèvement périodique d'huile Cat (S•O•S℠) aide à révéler l'usure excessive, les fluides contaminés ou d'autres problèmes « invisibles » qui peuvent raccourcir la durée de vie des composants. Dans de nombreux cas, vous pouvez prolonger les intervalles de vidange d'huile et de liquide de refroidissement en appliquant la surveillance des liquides. Consultez votre concessionnaire Cat ou le manuel d'utilisation et d'entretien de la machine pour plus d'informations.
Cat Grade avec Grade and Slope pour les fraiseuses de chaussée permet une planification précise des matériaux afin de réduire les excédents pendant le processus de pose et d'améliorer la qualité finale du projet pour un revêtement plus durable.
Ne gaspillez pas le carburant au ralenti. La surveillance du parc en ligne Cat VisionLink® vous permet de gérer les temps d'inactivité et de réduire la consommation de carburant et les émissions de gaz à effets de serre.
VisionLink affiche les émissions de CO2 des ressources surveillées ; ces émissions sont calculées par type de carburant pour la consommation de carburant en fonctionnement chaque jour sur une plage de dates sélectionnée.

Des performances puissantes

Spécifications techniques

Description

+ -

Système de coupe

Vitesses de rotor	100/ 109/ 118tr/min
Nombre de dents	178

Groupe motopropulseur

Moteur

Moteur C18 Cat à double turbocompresseur

Dimensions

Pivotement du convoyeur

60degrés par rapport au centre

Mesures

+ -

Système de coupe

Largeur de fraisage	2010 mm
Profondeur de fraisage maximale	330 mm

Groupe motopropulseur

Puissance nominale	601 kW
Vitesse de translation maximale	5.9 km/h
Régime de fraisage maximal	100 m/min

Poids

Poids en ordre de marche	36130 kg
Poids de transport	32230 kg

Dimensions

Longueur en ordre de marche - Convoyeur relevé	14.52 m
Largeur en ordre de marche	3.11 m
Hauteur - Toit	4.05 m
Dégagement maximum pour le camion	4.86 m
Rayon de coupe minimal à droite	2 m
Rayon de coupe minimal à gauche	2 m
Longueur de transport	12.43 m
Largeur de transport	2.52 m
Hauteur de transport	3 m

Contenances pour l'entretien

Circuit de refroidissement	104 l
Huile moteur	65 l
Réservoir de carburant	1108 l
Réservoir hydraulique	113 l
Réservoir de circuit de pulvérisation d'eau	3400 l

Équipement Standard

+ -

POSTE DE CONDUITE

- Claviers au niveau du sol
- Moniteur simple à écran tactile LCD haute résolution
- Prise 12volts

TECHNOLOGIE CAT CONNECT

- Product Link Cat
- CatGRADE

CONVOYEUR

- Tendeur à graisse
- Fonctionnalité d'optimisation de l'évacuation des déblais

SYSTÈME DE ROTOR

- Coupe plongeante automatique
- Fonction de transition automatique
- Passage des obstacles
- Trois vitesses de coupe

GROUPE MOTOPROPULSEUR

- Commande automatique de ralenti moteur
- Système de refroidissement haute capacité
- Pompes jumelées de translation
- Commande automatique de charge

CIRCUIT HYDRAULIQUE

- Système de transmission à pompes hydrauliques jumelées
- Commande de traction

ENTRETIEN ET MAINTENANCE

- Orifices de prélèvement périodique d'échantillons d'huile (S∙O∙S℠)
- Capot électrique
- Jauges baïonnettes d'huile moteur au niveau de la plate-forme
- Circuit de pulvérisation d'eau de la chambre de rotor
- Compresseur d'air
- Système d'entraînement auxiliaire
- Réservoir d'eau embarqué de 3400 l (898 US gal)
- Robinet de remplissage d'eau latéral

SÉCURITÉ ET PROTECTION

- Mains courantes sur la plate-forme
- Klaxon d'avertissement/de signalisation
- Éclairage de travail LED à large dispersion

Équipement Optionnel

+ -

POSTE DE CONDUITE

- Moniteurs doubles à écran tactile LCD haute résolution
- Toit à pliage hydraulique avec LED
- Sièges à suspension pneumatique
- Pare-brises

TECHNOLOGIE CAT CONNECT

- Ski embarqué
- Capteur sonique (nivellement ou courbe au cordeau)
- Commandes et affichages de nivellement au niveau du sol

CONVOYEUR

- Système de réduction de la poussière
- Caméra à distance (convoyeur de chargement)

SYSTÈME DE ROTOR

- Rotor à système K - Brut (25mm)
- Rotor à système K - Brut (18mm)
- Rotor à système K - Standard (15mm)
- Rotor à système K - Fin (8mm)
- Rotor à systèmeK - Micro (6mm)
- Rotor à systèmeH - Micro (6x2mm)
- Pointes diamantées
- Supports de dents de godet
- Outil pneumatique pour dépose des embouts
- Extracteur de porte-outil
- Dispositif de rotation du rotor avec commande suspendue

GROUPE MOTOPROPULSEUR

CIRCUIT HYDRAULIQUE

- Pompe d'alimentation à réservoir d'eau
- Pompe d'alimentation

ENTRETIEN ET MAINTENANCE

- Lavage haute pression
- Lavage faible pression
- Barres de pulvérisation supplémentaires

SÉCURITÉ ET PROTECTION

- Bandes d'éclairage LED du périmètre
- Éclairage de travail LED magnétique
- Gyrophare (montage fixe ou magnétique)
- Clignotants de tombereau
- Caméra à distance (arrière, avant, à montage magnétique)
