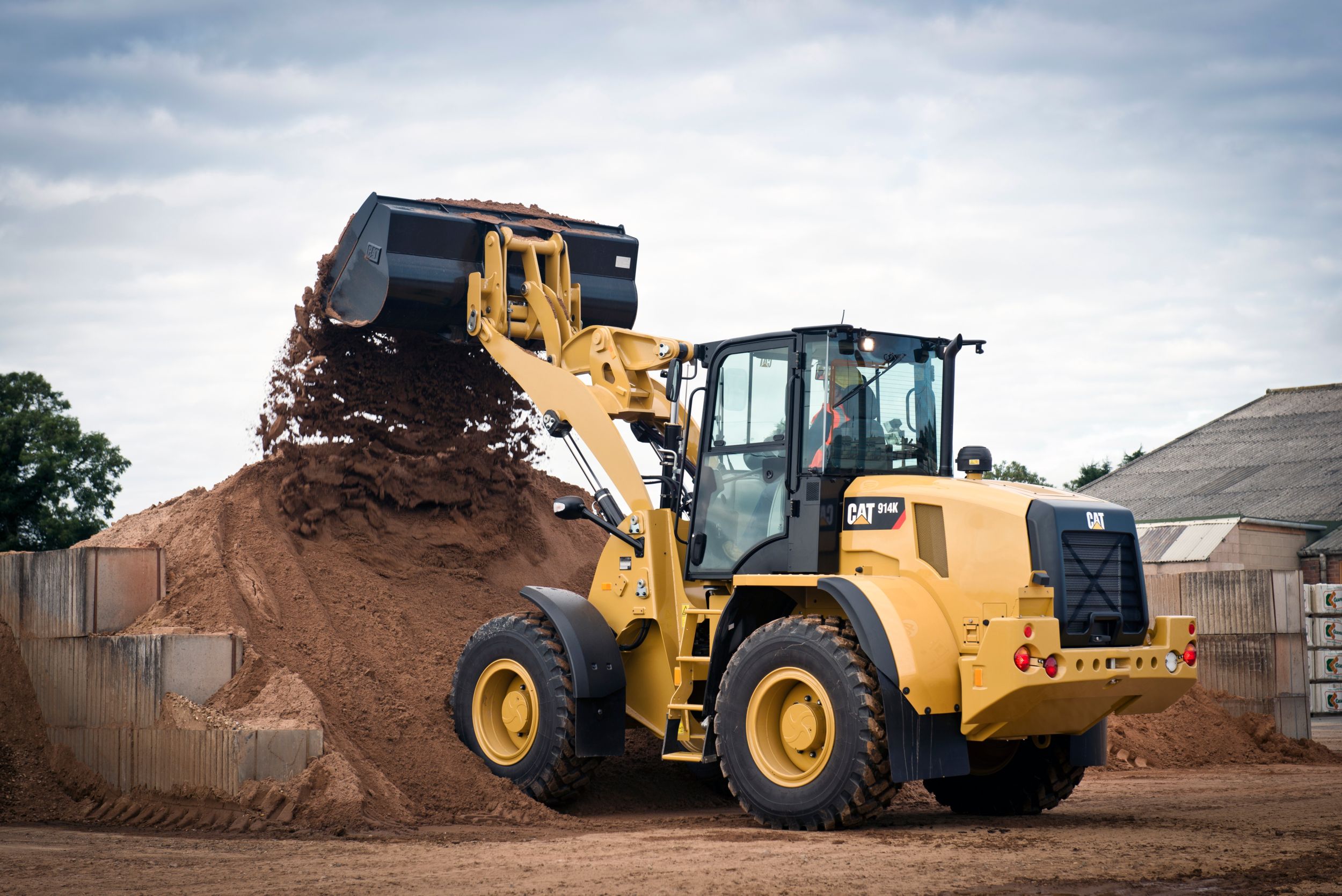

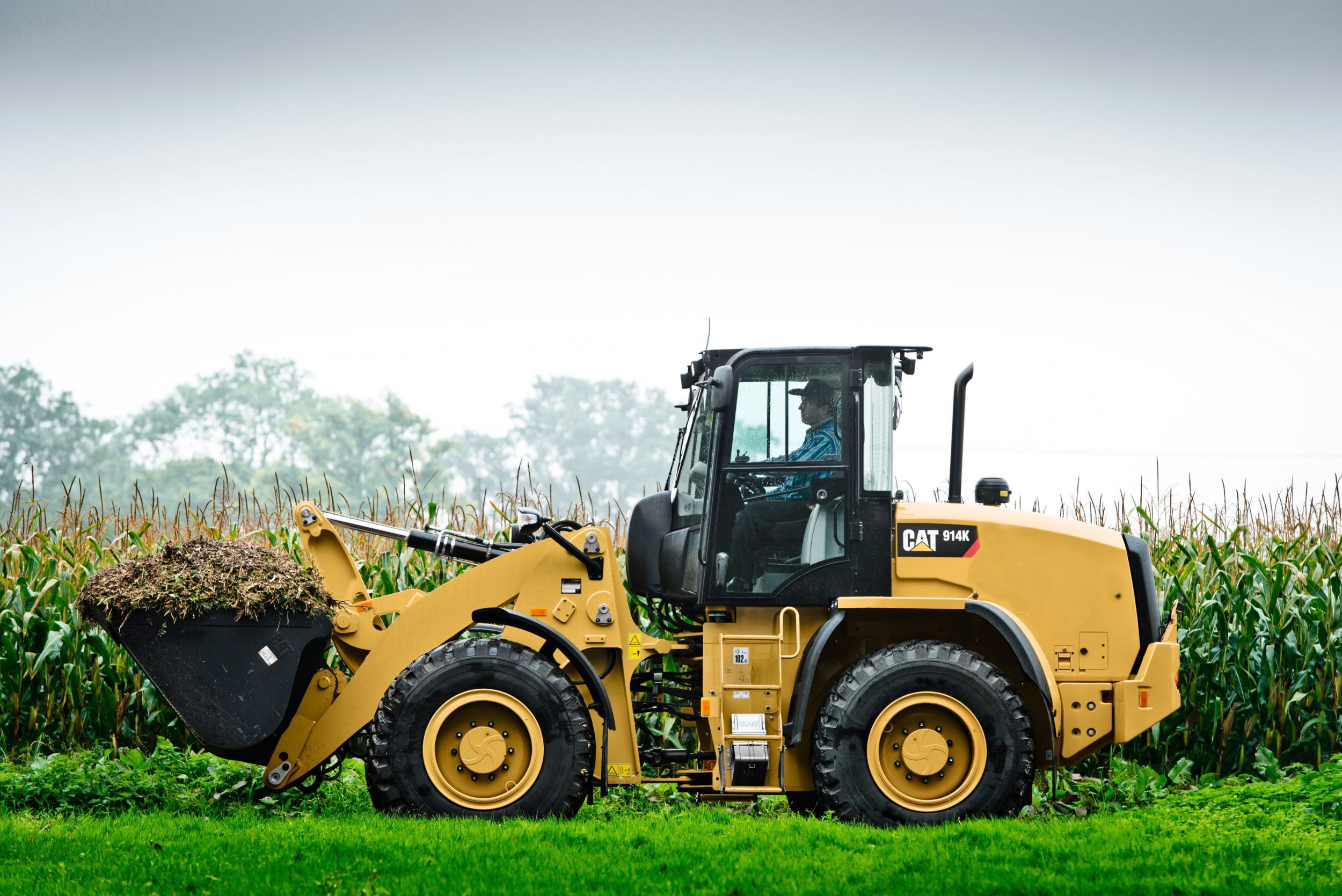

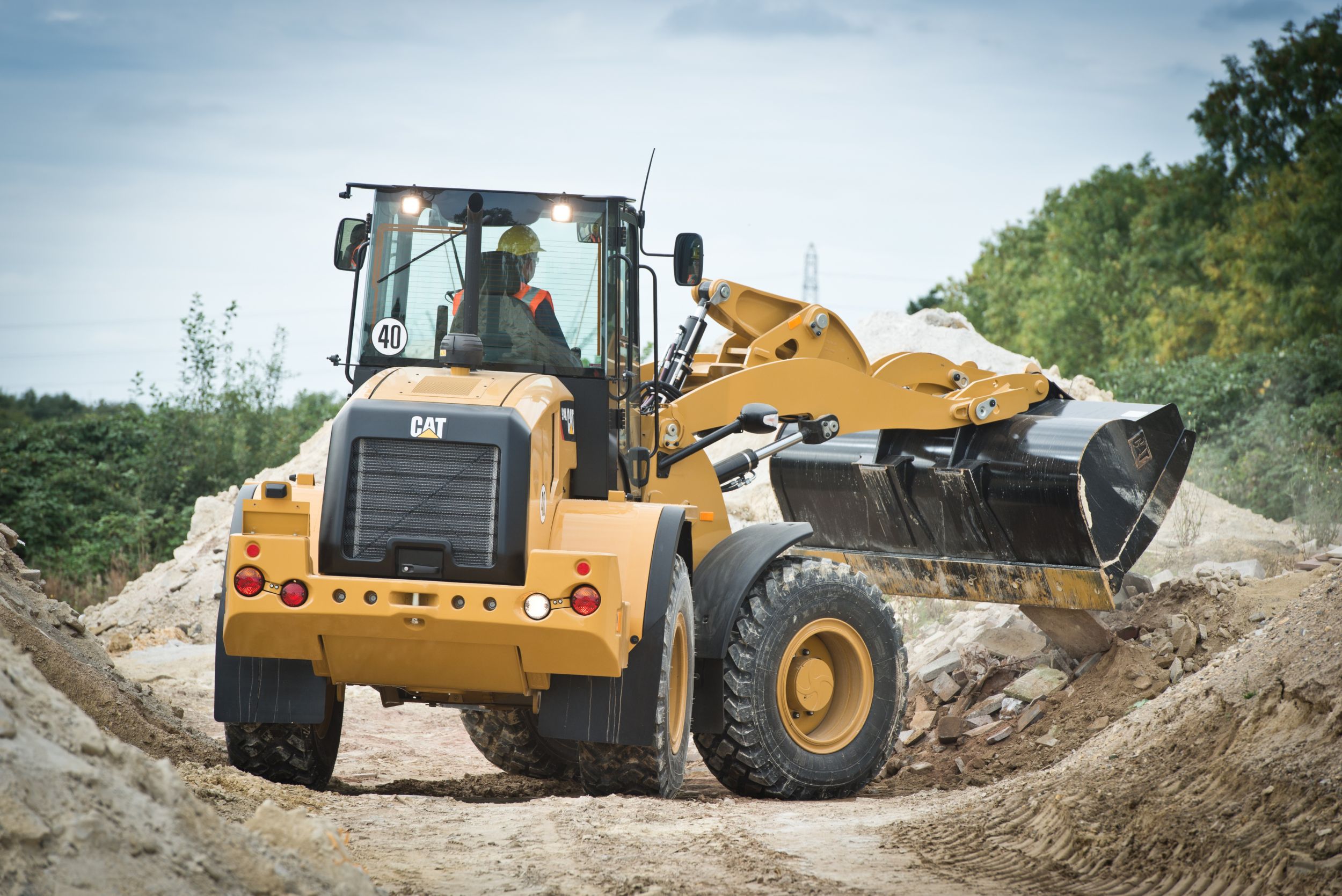

اللودر بعجل الصغير 914K
اللوادر بعجل الصغيرة
السعر حسب الطلب
يتميز اللودر بعجل الصغير Cat® 914K بوصلة مُحسَّنة ذات قضيب على شكل حرف Z تجمع بين كفاءة الحفر التي يتميز بها اللودر التقليدي المزود بقضيب على شكل حرف Z وإمكانيات حامل الأدوات لضمان تحقيق مستويات فائقة من الأداء وتعدد الاستخدامات. تتيح لك قوى الرفع المتوازي والإمالة العالية خلال نطاق العمل بأكمله مناولة الأحمال بمنتهى السلامة، والثقة، والتحكم الدقيق.
الأوصاف
الأوصاف
+
-
المحرك
| موديل المحرك | Cat C4.4 |
| الانبعاثات | يفي المحرك بمعايير الانبعاثات البرازيلية MAR-1، والمعايير المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/الاتحاد الأوروبي من المرحلة IIIA. |
| ملاحظة | صافي القدرة المعلن هو القدرة المتوفرة عند الحدافة بالإضافة إلى مضخة معدة التشغيل الأمامية عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد. |
الجرافات
| سعات الجرافة | 1,6-3,5 م3 (2,1-4,6 ياردات3) |
| أغراض عامة | 1,6-1,9 م³ (2,1-2,5 ياردة³) |
| مادة خفيفة | 2,5-3,5 م³ (3,2-4,6 ياردة³) |
التوجيه
| عدد لفات عجلة القيادة - من المصد إلى المصد | 3,4 لفات |
ناقل الحركة
| ملاحظة | *يتيح نظام التحكم في الزحاف إمكانية التحكم في السرعة من وضع التوقف الثابت حتى سرعة 10 كم/ساعة (6,3 أميال في الساعة). ولن يعمل نظام التحكم في الزحاف سوى في النطاق 1. |
الإطارات
| مقاس قياسي | 17.5-25 16 PR (L-3) |
| تشمل الاختيارات الأخرى | 17.5-25 12 PR (L-2)، جنط إحادي القطعة؛ 17.5-25 12 PR (L-3)، جنط إحادي القطعة؛ 17.5R-25، نصف قطري (L-3)، جنط إحادي القطعة أو ثلاثي القطع |
| ملاحظة (1) | قد تختلف خيارات الإطارات حسب المنطقة. يُرجى التواصل مع وكيل Cat الذي تتعامل معه لمعرفة التفاصيل. |
| ملاحظة (2) | في بعض التطبيقات، قد تتجاوز الإمكانيات الإنتاجية للودر إمكانيات الطن المتري لكل كم/الساعة (الطن لكل ميل في الساعة) الخاصة بالإطار. |
| ملاحظة (3) | توصيك Caterpillar باستشارة موّرد إطارات لتقييم جميع الظروف قبل تحديد موديل الإطار. |
الكابينة
| هيكل الحماية من الانقلاب (ROPS) | ISO 3471:2008 |
| هيكل الحماية من الأجسام المتساقطة (FOPS) | ISO 3449:2005 المستوى II |
| ملاحظة (1) | تتوفر الكابينة وهياكل الحماية من الانقلاب (ROPS) بشكل قياسي. |
| ملاحظة (2) | إن المستويات المُعلنة لضغط الصوت الديناميكي عند المشغل وفقًا للمعيار ISO 6396:2008*، عند التركيب، والصيانة على نحو سليم، يبلغ 77 ديسيبل (A). |
| ملاحظة (3) | إن مستوى طاقة الصوت الموضح على الملصق للمواصفات الحاصلة على علامة CE، عند قياسه طبقًا لإجراء وشروط الاختبار المحددة في توجيهات 2000/14/EC، يبلغ 103 ديسيبل (A). |
| ملاحظة (4) | *تم إجراء القياسات فيما كانت أبواب الكابينة ونوافذها مغلقة. |
المحاور
| في الأمام | ثابت؛ قفل تفاضلي (قياسي) |
| في الخلف | تأرجح ±11 درجة؛ المجموعة التفاضلية القفلية (قياسي) |
مقاسات
+
-
المحرك
| إجمالي القدرة القصوى | 75 kW |
| الحد الأقصى لإجمالي القدرة - الحد الأقصى لسرعة المحرك | 2350 r/min |
| إجمالي القدرة القصوى - SAE J1995 | 76 kW |
| إجمالي القدرة القصوى - ISO 14396 | 75 kW |
| إجمالي القدرة القصوى - ISO 14396 (DIN) | 75 kW |
| صافي القدرة المقدرة - سرعة المحرك المقدرة | 2200 r/min |
| صافي القدرة المقدرة - SAE J1349 | 73 kW |
| صافي القدرة المقدرة - ISO 9249 | 74 kW |
| صافي القدرة المقدرة - ISO 9249 (DIN) | 74 kW |
| الإزاحة | 4.4 l |
| التجويف | 105 مم |
| الشوط | 127 مم |
| إجمالي عزم الدوران الأقصى - SAE J1995 | 415 N·m |
| إجمالي عزم الدوران الأقصى - ISO 14396 | 410 N·m |
| صافي عزم الدوران الأقصى - SAE J1349 | 400 N·m |
| صافي عزم الدوران الأقصى - ISO 9249 | 405 N·m |
الأوزان
| الوزن التشغيلي | 8568 كجم |
التوجيه
| زاوية التحرك المفصلي للتوجيه - في كل اتجاه | 40 ° |
| الحد الأقصى للتدفق - مضخة التوجيه | 82 l/min |
| الحد الأقصى لضغط العمل - مضخة التوجيه | 20000 kPa |
| مدة دورات التوجيه - من القفل إلى القفل - عند 2350 دورة في الدقيقة | 2.3 s |
النظام الهيدروليكي للودر
| الحد الأقصى للتدفق - مضخة المعدَّة | 148 l/min |
| الحد الأقصى للتدفق - مضخة المعدات - الوظيفة الثالثة، الحد الأقصى للتدفق، قياسي | 95 l/min |
| الحد الأقصى للتدفق - مضخة المعدات - الوظيفة الثالثة، الحد الأقصى للتدفق، مرتفع | 120 l/min |
| الحد الأقصى للتدفق - مضخة المعدات - الوظيفة الرابعة، الحد الأقصى للتدفق | 95 l/min |
| الحد الأقصى لضغط العمل - مضخة المعدَّة | 28000 kPa |
| ضغط التصريف - أسطوانة الإمالة | 32000 kPa |
| ضغط التصريف - أسطوانة الإمالة - الحد الأقصى لضغط العمل للوظيفة الثالثة والرابعة | 28000 kPa |
| ضغط التصريف - أسطوانة الإمالة - ضغط التصريف للوظيفة الثالثة والرابعة | 25000 kPa |
| وقت الدورة الهيدروليكية - الحد الأقصى لسرعة المحرك - الرفع، من مستوى سطح الأرض إلى الحد الأقصى للرفع | 5.2 s |
| مدة الدورة الهيدروليكية - الحد الأقصى لسرعة المحرك - التفريغ، على الحد الأقصى للوصول | 1.4 s |
| مدة الدورة الهيدروليكية - الحد الأقصى لسرعة المحرك - التحميل | 2.2 s |
| وقت الدورة الهيدروليكية - الحد الأقصى لسرعة المحرك - الطفو لأسفل، من الحد الأقصى للرفع إلى مستوى سطح الأرض | 3.7 s |
| مدة الدورة الهيدروليكية - الحد الأقصى لسرعة المحرك - مدة الدورة الإجمالية | 12.5 s |
سعات إعادة التعبئة للخدمة
| خزان الوقود | 154 l |
| نظام التبريد | 21.5 l |
| علبة مرافق المحرك | 9 l |
| المحاور - الترس التفاضلي الأوسط الأمامي | 7.5 l |
| المحاور - الترس التفاضلي الأوسط الخلفي | 7.5 l |
| النظام الهيدروليكي - بما في ذلك الخزان | 98 l |
| الخزان الهيدروليكي | 55 l |
| ناقل الحركة | 3.4 l |
ناقل الحركة
| السرعات الأمامية والخلفية - النطاق المنخفض، نطاق السرعة 1* | 10 km/h |
| السرعات الأمامية والخلفية - النطاق المنخفض، نطاق السرعة 2* | 20 km/h |
المعدات القياسية
+
-
مجموعة نقل الحركة
- - المحرك الميكانيكي Cat C4.4
- - مضخة وقود كهربائية مع فلترة حتى أربعة ميكرونات
- - منفذ أخذ عينات الزيت المجدولة (S·O·SSM)، زيت ناقل الحركة
- - ناقل الحركة الهيدروستاتيكي، 20 كم في الساعة (12,5 ميلاً في الساعة)
- - وصلات عامة مُشحمة بطريقة تكفيها طوال عمرها الافتراضي
- - مفتاح الوضع الأمامي – المحايد – العكسي بعصا التحكم
- - أقفال تفاضلية بنسبة 100%، أثناء الحركة
- - فرامل، الخدمة
– هيدروليكية بالكامل ومطوَّقة ومزوَّدة بأقراص رطبة - - فرامل الانتظار (فرامل ثانوية أيضًا)
- - الرادياتير، بقلب قابل للخدمة، وأحادي اللوحة
- - منظف الهواء، بسدادة نصف قطرية، وفلاتر مزدوجة
- - مساعد بدء تشغيل مسخن مدخل الهواء
- - مروحة التبريد، هيدروليكية
- - خزان تمدد الرادياتير
- - الإطارات، 17.5-25، 16PR (L-3)
اللودر
- - لودر ذو قضيب على شكل حرف Z للرفع المتوازي
- - نقاط تشحيم يمكن الوصول إليها من مستوى سطح الأرض
المكونات الهيدروليكية
- - مفاتيح تحرير الرفع التلقائية
- - التوجيه حسب الأولوية
- - المكونات الهيدروليكية، صمامان، وعصا تحكم واحدة
- - سدادات الضغط الهيدروليكي التشخيصية
- - منفذ أخذ عينات الزيت المجدولة (S·O·S)، الزيت الهيدروليكي
- - مبرد الزيت الهيدروليكي - أحادي اللوحة
- - مروحة تبريد هيدروليكية التشغيل
- - المضخة، الكباس متغير الإزاحة
كهربي
- - مولد تيار متردد بقدرة 80 أمبير
- - بطارية واحدة لا تحتاج إلى صيانة بقدرة 850 أمبير للتدوير على البارد (CCA)
- - مصابيح إضاءة غامرة هالوجينية (أمامية وخلفية)
- - إشارات اتجاهية (أمامية وخلفية)
- - بدء تشغيل كهربائي مباشر بجهد 12 فولت
- - مفتاح تشغيل/إيقاف مفتاح الإشعال
- - مفتاح، مفتاح فصل البطارية
- - أسلاك تركيب نظام Product Link™
بيئة المشغل
- - كابينة مزوَّدة بهيكل الحماية من الانقلاب (ROPS)/هيكل الحماية من الأجسام المتساقطة (FOPS)، مضغوطة ومعزولة عن الصوت
- - آلية قفل ذراع التحكم الهيدروليكي
- - المقاييس
– درجة حرارة سائل تبريد المحرك
– درجة حرارة الزيت الهيدروليكي
– مستوى الوقود
– عداد السرعة
– عداد الساعات الرقمي - - مؤشرات نظام تحذير المشغل:
– انخفاض ضغط شحن الفرملة
– تعطل المحرك
– تعشيق فرملة الانتظار
– انخفاض جهد النظام الكهربائي
– تحويل فلتر الزيت الهيدروليكي
– مؤشر الإجراء - - مصباح داخلي
- - الباب
- - المقعد
– من القماش فقط
– يمكن ضبط الارتفاع، ومسند الظهر، ومسند الذراع
– حزام الأمان، قابل للسحب 51 مم (بوصتان) - - المسخن/مزيل الصقيع
- - ماسحة/غاسلة أمامية (تشغيل متقطع)
- - ماسحة/غاسلة خلفية
- - زجاج أمامي ملون، شرائحي
- - عمود التوجيه القابل للضبط
- - مرايا الرؤية الخلفية، خارجية (اثنتان)
- - تحرير الباب من مستوى الأرض
السوائل
- - مانع تجمد سائل التبريد طويل العمر، حماية حتى –36 درجة مئوية (–33 درجة فهرنهايت)
- - Cat Advanced HYDO™ 10
الشاسيه
- - الرفارف، الأمامية
- - حاوية المحرك – قابلة للقفل
- - وصلة جر الإنقاذ
- - الحماية من التخريب – نقاط خدمة مقفلة
- - ثقل موازنة
المعايير الإقليمية (حسب الحاجة)
- - تنبيه، تنبيه الرجوع للخلف
- - حامل لوحة الترخيص
- - الرقم المسلسل، مدموغ على مجموعة المحرك
معدات اختياريه
+
-
المعدات الاختيارية
- - حامل الأدوات المتكامل (IT)، قارنة التوصيل القياسية
- - المصابيح، السير على الطريق، عادية
- - المصابيح، الكابينة، عمل (أربعة)
- - حزمة الخصائص، الطريق
– الرجوع إلى الحفر، وتحرير الرفع، ووحدة تعديل المعدات، وقفل الخانق، والتحكم في السحب، والقوة الهيدروستاتيكية - - حزمة الخصائص، الطريق
– التحكم في القيادة، ووحدة تعديل المعدات، وقفل الخانق، والتحكم في السحب، والقوة الهيدروستاتيكية، والتحكم في الزحاف - - حزمة الخصائص، الحمل والطريق
– التحكم في القيادة، والرجوع إلى الحفر، وتحرير الرفع، ووحدة تعديل المعدات، وقفل الخانق، والتحكم في السحب، والقوة الهيدروستاتيكية، والتحكم في الزحاف - - حزام المقعد، قابل للسحب 75 مم (3 بوصات)
- - المسخن ومكيف الهواء
- - نظام الأمان، للماكينة
- - لوحة سنة الصنع
- - مصباح التحذير، دوار
- - تنبيه، الرجوع للخلف
- - نظام Product Link
- - حامل لوحة الترخيص
- - خيارات الإطارات
- - التوجيه، الثانوي
- - المقاعد (فاخر/متميز/فينيل)
- - المكونات الهيدروليكية الإضافية (الوظيفة الثالثة والرابعة)
- - البطارية، للخدمة الشاقة
- - الرفارف، الخلفية
- - كاميرا رؤية خلفية
- - الراديو
- - صندوق أدوات
- - الحاجب الخلفي
- - الواقيات (المصابيح، ووصلة الجر، ومجموعة نقل الحركة، وعمود التشغيل، وعلبة المرافق)
- - مروحة انعكاسية
- - ملاحظة: ليس بالضرورة أن تتوفر كل المزايا في جميع المناطق. اتصل بوكيل Cat الذي تتعامل معه لمزيد من المعلومات.
