Pelle hydraulique sur pneus M314

Pelles hydrauliques sur pneus

Cylindrée

3.6 l

Prix sur demande

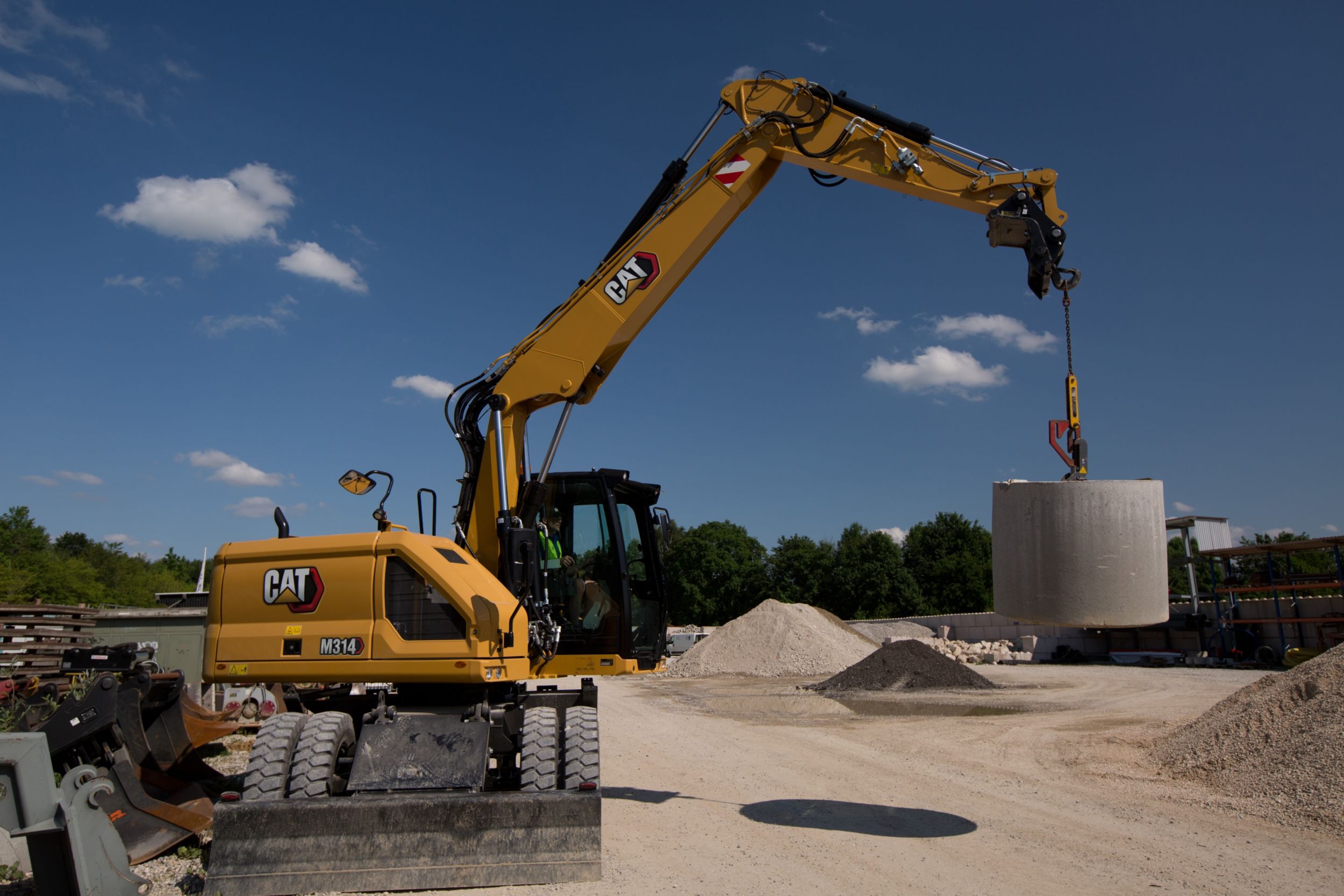

Pelle hydraulique sur pneus M314 avec rotateur inclinable et godet

Pelle hydraulique sur pneus M314 en train de décharger des camions pour remblayage

M314 interchangeant un godet sur le chantier

Pelle hydraulique sur pneus M314 en train de remblayer

Pelle hydraulique sur pneus M314 en train de déplacer des débris avec un grappin

Augmentez la production avec de faibles coûts d'exploitation

La Pelle hydraulique sur pneus Cat® M314 offre des commandes faciles à utiliser, l'intégration de Tilt-Rotator, une cabine confortable et des économies de carburant. Économisez jusqu'à 10 % sur les pièces d'entretien et 100 % des opérations d'entretien quotidiennes au niveau du sol pour un gain de temps et d'argent.

Description

Durabilité

TOUTES DERNIÈRES CARACTÉRISTIQUES

Cat Payload vous aide à obtenir des charges cibles précises pour améliorer l'efficacité d'exploitation. Ramassez une charge de matière, avec un godet ou grappin ou avec un grappin et un godet demi-coquille, et obtenez une estimation du poids en temps réel sans même pivoter.
Le relais auxiliaire en option permet d'alimenter et d'arrêter les radios CB, les gyrophares et d'autres équipements, sans que vous n'ayez à lâcher les manipulateurs.
Mise à jour à distance et dépistage des pannes à distance désormais en version standard.

Les caractéristiques disponibles varient selon les régions. Pour plus d'informations sur les offres disponibles dans votre région, veuillez contacter votre concessionnaire Cat local.
Numéro de version : 07C

HAUTES PERFORMANCES AVEC UNE CONSOMMATION DE CARBURANT RÉDUITE

TOUTES DERNIÈRES CARACTÉRISTIQUES

HAUTES PERFORMANCES AVEC UNE CONSOMMATION DE CARBURANT RÉDUITE

Obtenez une productivité et de résultats identiques avec jusqu'à 5 % de carburant en moins et travaillez plus longtemps avec un réservoir de carburant plus volumineux que le M314F.
Le moteur Cat® répond à vos exigences en termes de performance et de production.
Le moteur est conforme aux normes sur les émissions américaines EPA Tier 4 Final, européennes Stage V et coréennes 2014 (Tier 4 Final).
Le déplacement entre les sites est plus facile avec des vitesses de translation pouvant atteindre 37 km/h (22 mph).
Qu'il s'agisse de débris ou d'asphalte, la pelle hydraulique répond à vos exigences pour mener à bien votre travail, dans les temps et de manière efficace.
Le circuit hydraulique avancé offre l'équilibre optimal de puissance et d'efficacité tout en vous donnant le contrôle nécessaire pour répondre aux besoins précis.
Avec un couple d'orientation amélioré de 15 %, le travail peut être effectué plus rapidement et plus efficacement.
Les options hydrauliques auxiliaires vous assurent la polyvalence requise pour utiliser une large gamme d'équipements Cat.
Ne laissez pas la température être un obstacle au travail. La pelle hydraulique offre une capacité de température ambiante élevée de 52 °C (125 °F) et une capacité de démarrage à froid de -18 °C (0 °F).

DE RÉDUCTION DES COÛTS D'ENTRETIEN

HAUTES PERFORMANCES AVEC UNE CONSOMMATION DE CARBURANT RÉDUITE

DE RÉDUCTION DES COÛTS D'ENTRETIEN

Contrôlez et entretenez rapidement votre machine grâce aux points de service quotidien accessibles au niveau du sol.
Contrôlez le niveau d'huile moteur rapidement et en toute sécurité au niveau du sol.
Économisez jusqu'à 10 % sur vos pièces d'entretien grâce aux nouveaux filtres plus durables.
Suivez la durée de vie du filtre et les intervalles d'entretien de votre pelle hydraulique via le moniteur à l'intérieur de la cabine.
Deux niveaux de filtration du carburant protègent le moteur du carburant diesel sale.
Le nouveau filtre à huile hydraulique offre de meilleures performances de filtration. De plus, sa durée de vie est prolongée et son intervalle de remplacement est de 3 000 heures (soit 50 % de plus que pour les modèles de filtre précédents).
Les ports S-O-S SM se situent au niveau du sol, ce qui simplifie l'entretien et permet de prélever de façon rapide et aisée des échantillons de liquide à des fins d'analyse.

MEILLEUR CONFORT DE TRAVAIL

DE RÉDUCTION DES COÛTS D'ENTRETIEN

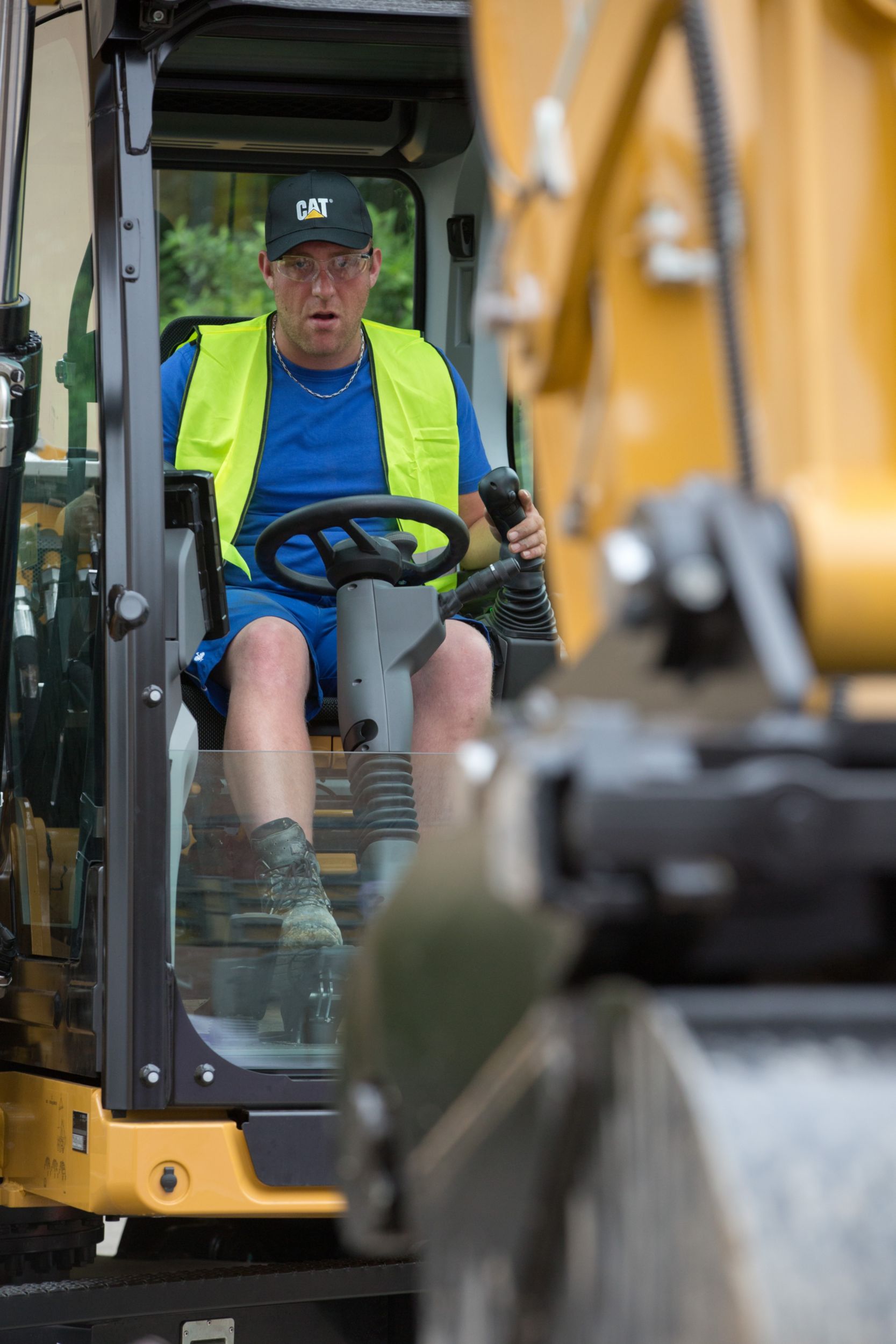

MEILLEUR CONFORT DE TRAVAIL

Choisissez entre les cabines Deluxe et Premium.
Le siège Deluxe est chauffant et ventilé. Le siège Premium est chauffant, climatisé et réglable automatiquement.

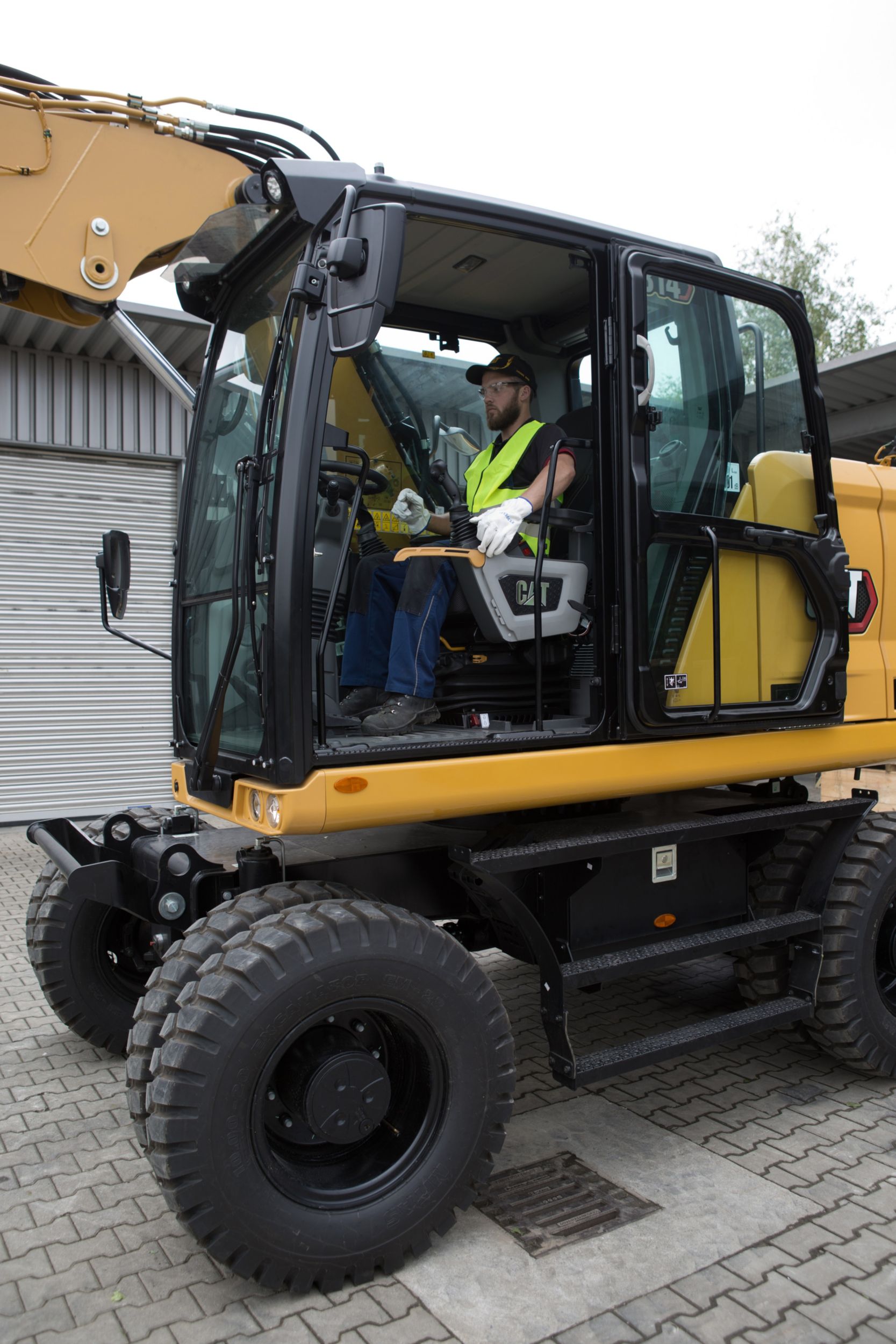

Entrez dans la cabine et sortez de celle-ci plus facilement à l'aide de la console gauche rabattable.
Bénéficiez de davantage de confort dans la cabine pendant le travail avec un faible niveau de vibrations obtenu grâce à des supports de fixation visqueux avancés.
Manœuvrez sans effort la pelle hydraulique à l'aide de commandes faciles d'accès.
Bénéficiez d'un grand espace de rangement pour votre matériel à l'intérieur de la cabine sous et derrière le siège, en hauteur et dans les consoles. Un porte-gobelet, un porte-bouteille et une patère sont également fournis.

FACILE À UTILISER

MEILLEUR CONFORT DE TRAVAIL

FACILE À UTILISER

Démarrez le moteur via le bouton-poussoir, un porte-clés Bluetooth® ou la fonction d'ID de conducteur unique.
Programmez le mode de puissance et les préférences du manipulateur souhaités grâce à l'ID utilisateur ; la pelle hydraulique mémorise vos paramètres et les réapplique pour tous vos travaux suivants.
Naviguez rapidement sur le moniteur à écran tactile haute résolution de 254 mm (10 in) standard ou à l'aide de la molette de commande.
Le localisateur d'équipement PL161 Cat est un appareil Bluetooth qui vous permet de trouver vos accessoires et autres équipements rapidement et simplement.
Le lecteur Bluetooth embarqué de la pelle hydraulique ou l'application Cat sur votre téléphone peut détecter automatiquement où se trouve l'appareil.
Économisez du temps et de l'énergie avec la reconnaissance des outils de travail disponibles. Une simple secousse de l'outil fixé permet de confirmer son identité. Elle permet également de vérifier que tous les paramètres de l'équipement sont corrects pour que vous puissiez vous mettre au travail rapidement et efficacement.
Vous n'êtes pas certain de comprendre le fonctionnement d'une fonction ou de savoir comment entretenir la pelle hydraulique ? Accédez simplement au manuel du conducteur sur le moniteur à écran tactile.
Le blocage automatique de l'essieu appuie sur la pédale à votre place, réduisant ainsi le nombre d'opérations que vous devez effectuer. La machine détecte automatiquement si le frein de manœuvre et l'essieu doivent être verrouillés ou déverrouillés. Elle relâche automatiquement lorsque vous appuyez sur la pédale de translation.

RENTRER CHEZ SOI, SAIN ET SAUF, CHAQUE JOUR

FACILE À UTILISER

RENTRER CHEZ SOI, SAIN ET SAUF, CHAQUE JOUR

Tous les points d'entretien quotidien sont accessibles depuis le sol.
Sécurisez votre pelle hydraulique avec l'ID utilisateur. Utilisez votre code PIN sur le moniteur pour activer la fonction de démarrage via un bouton-poussoir.
La cabine ROPS (Rollover Protective Structure, cadre de protection en cas de retournement) standard est conforme à la norme ISO 12117-2:2008.
Bénéficiez d'une excellente visibilité sur la tranchée, dans chaque sens d'orientation, et derrière vous à l'aide de montants plus petits, de vitres plus grandes et d'un capot de moteur plat. Les caméras de vision arrière et de vision latérale sont un équipement de série.
La nouvelle plate-forme d'entretien permet d'accéder facilement, en toute sécurité et rapidement à la plate-forme d'entretien supérieure ; ses marches sont couvertes d'une plaque perforée antidérapante pour éviter tout risque de glissade.
Le levier de sécurité hydraulique standard inhibe toutes les fonctions hydrauliques et de translation lorsqu'il est en position abaissée.
Lorsqu'il est activé, le contacteur d'arrêt au niveau du sol interrompt l'alimentation du moteur en carburant et arrête la machine.

Améliorez l'efficacité et la productivité grâce aux technologies Cat intégrées

RENTRER CHEZ SOI, SAIN ET SAUF, CHAQUE JOUR

Améliorez l'efficacité et la productivité grâce aux technologies Cat intégrées

Gagnez en productivité par rapport au nivellement traditionnel grâce à la fonction Cat Grade en option, équipée du système 2D.
Système de pesée embarqué Cat Payload en option : obtenez des charges cibles précises et augmentez l'efficacité de chargement grâce à la pesée mobile et aux estimations en temps réel de votre charge utile sans avoir à pivoter.
Combinez Payload et VisionLink® pour gérer à distance vos objectifs de production ou disposer des données de charge utile. Avec le port USB du moniteur, vous pouvez télécharger les données de travail des 30 derniers jours afin de suivre l'avancement du chantier sans avoir besoin d'une connexion Internet ou d'un abonnement à VisionLink.
Mettez à niveau le système vers Cat Grade avec module Advanced 2D (en option) : créez et modifiez les schémas de nivellement facilement sur un deuxième moniteur à écran tactile haute résolution de 254 mm (10 in).
Mettez le système à niveau vers Cat Grade avec module 3D (en option) : créez et modifiez les schémas facilement et visionnez toute la plage de mouvement de la timonerie avant sur un deuxième moniteur à écran tactile haute résolution.
La fonctionnalité de barrière électronique 2D en option intégrée en usine empêche la sortie de la pelle hydraulique en dehors des points définis par le conducteur.
Tous les systèmes Cat Grade sont compatibles avec les radios et stations de base de Trimble, Topcon et Leica. Avez-vous déjà investi dans une infrastructure de nivellement ? Vous pouvez installer sur la machine des systèmes de nivellement de Trimble, Topcon et Leica.

Durabilité

Améliorez l'efficacité et la productivité grâce aux technologies Cat intégrées

Durabilité

Le moteur C3.6 Cat® est conforme aux normes sur les émissions de l'EPA Tier 4 Final pour les États-Unis, Stage V pour l'Union européenne et Tier 5 pour la Corée.
La M314 émet jusqu'à 5 % de CO2 en moins que la M314F.*
Les moteurs diesel Cat doivent utiliser du diesel ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du diesel ULSD mélangé aux carburants à faible intensité en carbone suivants, jusqu'au : biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras) 20 %** ou diesel 100 % renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (gas-to-liquid, gaz liquéfié). Référez-vous aux directives pour une application réussie. Veuillez contacter votre concessionnaire Cat ou référez-vous à la publication spéciale SEBU6250 Caterpillar Machine Fluids Recommendations (Recommandations relatives aux liquides des équipements Caterpillar). Les technologies Cat Grade allient le guidage de pointe à une commande de machine automatisée optionnelle pour vous aider à atteindre les objectifs de nivellement tout en réduisant la consommation de carburant et les émissions de gaz à effets de serre grâce à l'amélioration du rendement, de la productivité sur le chantier et de la précision.
La commande automatique du régime moteur réduit la consommation inutile de carburant et les émissions des gaz à effet de serre en permettant au moteur de passer automatiquement en mode de ralenti quand la machine ne travaille pas.
Cat® Payload pour pelles hydrauliques fournit une pesée du matériau en déplacement qui permet de réduire la consommation de carburant grâce à l'amélioration du rendement, de la productivité sur le chantier et à la suppression des trajets requis pour accéder à la balance.
Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais diminuent également la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine.
Les orifices de prélèvement périodique d'huile Cat (S•O•S℠) aide à révéler l'usure excessive, les fluides contaminés ou d'autres problèmes « invisibles » qui peuvent raccourcir la durée de vie des composants. Dans de nombreux cas, vous pouvez prolonger les intervalles de vidange d'huile et de liquide de refroidissement en appliquant la surveillance des liquides. Consultez votre concessionnaire Cat ou le manuel d'utilisation et d'entretien de la machine pour plus d'informations.
Ne gaspillez pas le carburant au ralenti. La surveillance du parc en ligne Cat VisionLink® vous permet de gérer les temps d'inactivité et de réduire la consommation de carburant et les émissions de gaz à effets de serre. VisionLink® affiche les émissions de CO2 des ressources surveillées ; ces émissions sont calculées par type de carburant pour la consommation de carburant en fonctionnement chaque jour sur une plage de dates sélectionnée.
La mise à jour à distance réduit les immobilisations et les temps d'entretien tout en maintenant le fonctionnement de vos ressources à un rendement optimal. Les alertes de mises à jour de la machine sont envoyées virtuellement par votre concessionnaire Cat et les mises à jour peuvent être effectuées sans nécessité de présence d'un technicien du concessionnaire sur place. Le dépistage des pannes à distance réduit les temps d'entretien et maintient le fonctionnement de la machine au rendement optimal en permettant à votre concessionnaire Cat de tester la machine virtuellement pendant le travail. Une fois qu'un problème est identifié, un technicien peut le résoudre immédiatement, ce qui permet de gagner du temps et de l'argent.

*Toutes les comparaisons sont effectuées par rapport au modèle M314F. La productivité, le carburant et les émissions de CO2 varient selon l'application. Calculs d'émissions de CO2 basés sur un cycle de fonctionnement de référence utilisant 2,2 US gal/h de carburant diesel n° 2 États-Unis. Applique la méthodologie IPCC2006 en utilisant les facteurs d'émission du centre d'émissions de l'EPA des États-Unis. Comprend le CO2 lié au DEF (Diesel Exhaust Fluid, liquide d'échappement diesel). Les mesures de carburant sont effectuées à 15 °C. Les améliorations de consommation de carburant moyennes estimées reposent sur des essais ou le cas échéant des données Product Link®. Les améliorations de productivité reposent sur des données d'essai.**Les moteurs sans dispositif de post-traitement peuvent utiliser des mélanges supérieurs, jusqu'au biodiesel 100 %.

TOUTES DERNIÈRES CARACTÉRISTIQUES

Spécifications techniques

Description

+ -

Moteur

Modèle de moteur	C3.6 Cat
Nota (1)	Le M314 est conforme à la norme Tier 4 Final, la norme Stage V et la norme coréenne 2014 (Tier 4 Final) sur les émissions.
Nota (2)	Aucun détarage du moteur n'est requis jusqu'à 3 000 m (9 843 ft) d'altitude.

Poids de la machine

Nota (1)

Le poids en ordre de marche comprend un bras intermédiaire, un contrepoids de 2 600 kg (5 732 lb), le réservoir de carburant plein, le conducteur, une attache rapide (210 kg/463 lb), un godet (500 kg/1 102 lb) et des pneus tandem.

Dimensions

Flèche	5m (16' 6")
Godet	0,76 m3 (0,78 yd3)
Bras	2,2 m (7' 3")

Plages de travail et forces

Type de flèche	Flèche à angle variable
Godet	0,76 m3 (0,99 y3) GD
Bras	R2.2CB (7' 3")
Nota (1)	Les valeurs de plage sont calculées avec un rayon aux pointes de 1387 mm (4' 6"). Godet de type CW (358-8665, GD, 1000 mm/3' 3", 0,6 m³/0,78 yd³, avec 70 pointes Advansys) et attache rapide CW-20S-D.4.N. Les valeurs de force d'arrachage sont calculées avec un rayon aux pointes de 1224 mm (4') et le système de levage pour lourdes charges activé. Godet à claveter (358-8619, GD, 1100 mm/3' 7", 0,68 m³/0,89 yd³, avec 70 pointes Advansys) sans attache rapide.

Circuit de climatisation

Nota	Le système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 0,85 kg de réfrigérant, avec un équivalent CO2 de 1,216 tonne métrique.

Durabilité

Recyclabilité

91%

Mesures

+ -

Moteur

Puissance moteur – ISO 14396	100 kW
Alésage	98 mm
Cylindrée	3.6 l
Course	120 mm

Circuit hydraulique

Circuit principal - Débit maximal - Équipement	270 l/min
Pression maximale : équipement	35000 kPa
Pression maximale : orientation	35500 kPa
Pression maximale : translation	35000 kPa

Mécanisme d'orientation

Couple d'orientation maximal	39 kN·m
Vitesse d'orientation	9.1 tr/min

Poids de la machine

Poids en ordre de marche maximum	18000 kg
Poids en ordre de marche minimum	15000 kg

Contenances pour l'entretien

Circuit de refroidissement	24 l
Liquide d'échappement diesel (DEF)	20 l
Réducteur	2.4 l
Réservoir de carburant	295 l
Circuit hydraulique – Réservoir compris	220 l
Réservoir hydraulique	90 l

Dimensions

Garde au sol du contrepoids	1260 mm
Garde au sol	325 mm
Hauteur d'expédition : sommet de la cabine	10.9 mm
Longueur d'expédition	8210 mm
Rayon d'encombrement arrière	2150 mm
Longueur du train de roulement	4920 mm
Empattement	2500 mm

Plages de travail et forces

Hauteur d'excavation	5290 mm
Hauteur de vidage	7010 mm
Portée au niveau du sol	8650 mm
Profondeur d'excavation en paroi verticale	4250 mm

Entraînement

Vitesse de translation maximale

37 km/h

Télécharger la brochure

Equipements pour compléter votre machine

Brève description des équipements pour compléter votre machine

Grappins à griffes

Attaches de type S à raccord hydraulique

Attache de type S à raccords hydrauliques HCS60 : 590-2376

Attache de type S à raccords hydrauliques HCS60 : 582-8807

Attache de type S à raccords hydrauliques HCS60 : 590-2377

Attache de type S à raccords hydrauliques HCS65 : 590-2380

Attache de type S à raccords hydrauliques HCS65 : 590-2379

Attache de type S à raccords hydrauliques HCS65 : 583-0661

Usage courant

Attaches de type S à raccord hydraulique

Usage courant

Godet à usage normal 600 mm (24 in) : 571-2859

Godet à usage normal 900 mm (36 in) : 571-2860

Godet à usage normal 1100 mm (43 in) : 571-2862

Godet à usage normal 1000 mm (39 in) : 571-2861

Godet à usage normal 900 mm (36 in) : 571-2868

Godet à usage normal 600 mm (24 in) : 571-2867

Godet à usage normal 450 mm (18 in) : 571-2877

Godet à usage normal 900 mm (36 in) : 571-2881

Godet à usage normal 1100 mm (43 in) : 571-2869

Godet à usage normal 750 mm (30 in) : 571-2880

Godet à usage normal 1050 mm (42 in) : 571-2907

Godet à usage normal 900 mm (36 in) : 571-2906

Godet à usage normal 750 mm (30 in) : 571-2905

Godet à usage normal 900 mm (36 in) : 571-2857

Godet à usage normal 900 mm (36 in) : 571-2858

Godet à usage normal 450 mm (18 in) : 571-2896

Godet à usage normal 500 mm (20 in) : 571-2890

Godet à usage normal 600 mm (24 in) : 571-2898

Godet à usage normal 600 mm (24 in) : 571-2891

Godet à usage normal 600 mm (24 in) : 571-2886

Godet à usage normal 1000 mm (40 in) : 571-2892

Godet à usage normal 1100 mm (43 in) : 571-2893

Godet à usage normal 1200 mm (48 in) : 571-2902

Godet à usage normal 1200 mm (48 in) : 571-2894

Extra-robuste

Usage courant

Extra-robuste

Godet à usage intensif 450 mm (18 in) : 571-2919

Godet à usage intensif 1 200 mm (47 in) : 571-2920

Godet à usage intensif 1200 mm (48 in) : 571-2927

Godet à usage intensif 500 mm (20 in) : 571-2929

Godet à usage intensif 1200 mm (48 in) : 571-2926

Godet à usage intensif 1200 mm (48 in) : 571-2928

Usage très intensif

Extra-robuste

Usage très intensif

Godet à usage très intensif 900 mm (36 in) : 571-2921

Curage de fossés

Usage très intensif

Curage de fossés

Godet de curage de fossés 1 800 mm (72 in) : 439-7341

Godet de curage de fossés 1 800 mm (72 in) : 439-7332

Grappins de démolition et de tri

Curage de fossés

Grappins de démolition et de tri

Grappin de démolition et de triage G212 GC : 587-8643

Grappin de démolition et de triage G212 GC : 587-8639

Grappin de démolition et de triage G213 GC : 587-8655

Grappin de démolition et de triage G213 GC : 587-8652

Grappin de démolition et de triage G212 GC : 587-8632

Grappin de démolition et de triage G213 GC : 587-8648

Grappin de démolition et de triage G312 GC : 587-8713

Grappin de démolition et de triage G313 GC : 587-8718

Grappin de démolition et de triage G314 : 587-8963

Marteaux performances

Grappins de démolition et de tri

Marteaux performances

H115 S

Rotateurs inclinables

Marteaux performances

Rotateurs inclinables

Rotateur inclinable TRS10 : 516-6765

Rotateur inclinable TRS10 : 544-1342

Rotateur inclinable TRS10 : 555-1563

Rotateur inclinable TRS10 : 555-1564

Rotateur inclinable TRS10 : 567-0389

Rotateur inclinable TRS10 : 605-4738

Rotateur inclinable TRS10 : 605-4740

Rotateur inclinable TRS10 : 605-4744

Rotateur inclinable TRS10 : 605-4746

Rotateur inclinable TRS10 : 605-4735

Rotateur inclinable TRS10 : 605-4732

Attaches de typeS

Rotateurs inclinables

Attaches de typeS

Attaches de type S S60 : 573-3168

Attache de pelle hydraulique de type S S60 : 573-3166

Attache de pelle hydraulique de type S S60 : 573-3161

Cisailles mobiles pour le traitement de la ferraille et les applications de démolition

Attaches de typeS

Cisailles mobiles pour le traitement de la ferraille et les applications de démolition

Cisaille rotative pour le traitement de la ferraille et les applications de démolition S3015

Grappins à griffes

Cisailles mobiles pour le traitement de la ferraille et les applications de démolition

Grappins à griffes

Grappin à 4 griffes GSH420 500 litres

Grappin à 5 griffes GSH520 500 litres

Grappin à 5 griffes GSH520 600 litres

Grappin à 5 griffes GSH520 750 litres

Grappin à 5 griffes GSV520 GC 500 litres

Grappin à 5 griffes GSV520 GC 600 litres

Grappin à 5 griffes GSV520 GC 750 litres

Grappin à 5 griffes GSV520 400 litres

Grappin à 5 griffes GSV520 500 litres

Grappin à 5 griffes GSV520 600 litres

Grappin à 5 griffes GSV520 750 litres

Attaches de type S à raccord hydraulique

Attache de type S à raccords hydrauliques HCS60

Voir le produit

Godet à usage normal 600 mm (24 in) : 571-2859_0

Voir le produit

Godet à usage intensif 450 mm (18 in) : 571-2919_0

Voir le produit

Godet à usage très intensif 900 mm (36 in) : 571-2921_0

Voir le produit

Godet de curage de fossés 1 800 mm (72 in) : 439-7341_0

Voir le produit

Grappin de démolition et de triage G212 GC : 587-8643_0

Voir le produit

Voir le produit

Voir le produit

Voir le produit

Cisaille rotative pour le traitement de la ferraille et les applications de démolition S3015_0

Voir le produit

Voir le produit

Technologies pour compléter votre machine

Brève description des technologies pour compléter votre machine

Votre productivité

Grade

Cat Grade avec 3D pour pelles hydrauliques

Cat Grade 2D pour pelles hydrauliques

Detect

Grade

Detect

Barrière électronique Cat 2D pour pelles hydrauliques

Gestion des équipements

Detect

Gestion des équipements

Product Link Cat

VisionLink®

Cat Inspect

Mise à jour à distance Cat

Dépistage des pannes à distance Cat

Charge utile

Gestion des équipements

Charge utile

Cat Payload pour pelles hydrauliques

Votre productivité

Charge utile

Votre productivité

VisionLink® Productivity

Grade

Voir le produit

Barrière électronique Cat 2D pour pelles hydrauliques

Voir le produit

Se connecter à Product Link pour une gestion globale plus efficace du parc

Voir le produit

Voir le produit

Voir le produit
