302.7 CR Hydraulische minigraafmachine
Equipments
Prijs op aanvraag
De Cat® minigraafmachine 302.7 CR levert vermogen en prestaties in een compact formaat, zodat u in een breed scala aan toepassingen kunt werken.
Beschrijving
Beschrijving
+
-
Motor
| Motortype | C1.1 Turbo |
| Opmerking | Het opgegeven nettovermogen is het beschikbare vermogen aan het vliegwiel wanneer de motor met een af fabriek geïnstalleerde ventilator, luchtinlaatsysteem, uitlaatsysteem en dynamo met een minimale belasting is uitgerust. |
| Emissies | Voldoet aan emissienormen Amerikaanse EPA Tier 4 Final en EU Stage V. |
Gewichten
| Opmerking (2) | **Maximaal gewicht is gebaseerd op stalen rupsen, machinist, volle brandstoftank, lange graafarm, mes, laadbak en extra contragewicht. |
| Opmerking (1) | *Minimaal gewicht is gebaseerd op rubberen rupsen, machinist, volle brandstoftank, standaard graafarm, vast mes en geen extra contragewicht. |
| Opmerking (3) | ***Gewicht CE-plaatje is gebaseerd op de meest voorkomende EU-configuratie. Inclusief machinist van 75 kg (165 lb) en volle brandstoftank en exclusief laadbak. |
Rijsysteem
| Hellingvermogen - maximaal | 30° |
Hydraulisch systeem
| Type | Lastdetectiehydrauliek met plunjerpomp met variabel slagvolume |
| Opmerking | Debiet en druk zijn niet combineerbaar. Onder belasting, als het debiet stijgt, daalt de druk. |
Zwenksysteem
| Zwenken van giek - links | 75 graden |
| Zwenken van giek - rechts | 50 graden |
Certificering - cabine en overkapping
| Bovenste afscherming | ISO 10262:1998 Niveau I |
| TOPS-constructie (kantelbeveiligingsconstructie) | ISO 12117:1997 |
| ROPS-constructie (bescherming bij omkantelen) | ISO 12117-2:2008 |
Geluid
| Opmerking | Richtlijn Europese Unie "2000/14/EG" |
Afmetingen - standaardstick
| Opmerking | *Totale transportlengte is afhankelijk van stand van blad tijdens transport. |
Afmetingen - lange stick
| Opmerking | *Totale transportlengte is afhankelijk van stand van blad tijdens transport. |
Technische informatie
+
-
Motor
| Nettovermogen | 17.6 kW |
| Nettovermogen - 2400 tpm - ISO 9249/EEG 80/1269 | 17.6 kW |
| Boring | 77 mm |
| Cilinderinhoud | 1.1 L |
| Slag | 81 mm |
| Brutovermogen bij 2400 rpm - SAE J1995:2014 | 18.4 kW |
Gewichten
| Bedrijfsgewicht | 3050 kg |
| Minimaal bedrijfsgewicht met overkapping* | 2560 kg |
| Maximaal bedrijfsgewicht met overkapping** | 2925 kg |
| Minimaal bedrijfsgewicht met cabine* | 2680 kg |
| EU: gewicht CE-plaatje met overkapping*** | 2695 kg |
| EU: gewicht CE-plaatje met cabine*** | 2800 kg |
| Maximaal bedrijfsgewicht met cabine** | 3050 kg |
Gewichtstoename t.o.v. minimale configuratie
| Lange stick | 15 kg |
| Stalen rupsen | 100 kg |
| Cabine | 125 kg |
| Contragewicht, extra | 250 kg |
| Contragewicht (licht) | 100 kg |
Rijsysteem
| Bodemdruk - maximaal gewicht | 29 kPa |
| Bodemdruk - minimaal gewicht | 24.2 kPa |
| Rijsnelheid - laag | 2.6 km/h |
| Maximale trekkracht - hoge snelheid | 15.6 kN |
| Rijsnelheid - hoog | 4.5 km/h |
| Maximale trekkracht - lage snelheid | 26.8 kN |
Vulhoeveelheden
| Hydraulisch systeem | 35 L |
| Hydrauliekolietank | 18 L |
| Brandstoftank | 45 L |
| Motorolie | 4 L |
| Koelsysteem | 4 L |
Hydraulisch systeem
| Graafkracht - stick - standaard | 13.8 kN |
| Extra circuit - primair - druk | 245 bar |
| Bedrijfsdruk - zwenken | 176 bar |
| Extra circuit - secundair - opbrengst | 25 L/min |
| Extra circuit - primair - opbrengst | 65 L/min |
| Extra circuit - secundair - druk | 245 bar |
| Bedrijfsdruk - uitrusting | 245 bar |
| Graafkracht - stick - lang | 12.3 kN |
| Graafkracht - laadbak | 23.3 kN |
| Bedrijfsdruk - rijden | 245 bar |
| Pompopbrengst bij 2400 tpm | 100 L/min |
Zwenksysteem
| Zwenksnelheid van machine | 9 tpm |
Blad
| Hoogte | 320 mm |
| Breedte | 1570 mm |
Geluid
| Geluidsdruk bij de machinist (ISO 6396:2008) | 78 dB(A) |
| Gemiddelde geluidsdruk buiten de cabine (ISO 6395:2008) | 94 dB(A) |
Afmetingen - standaardstick
| Totale transportlengte* | 4240 mm |
| Reikwijdte van ingeschoven giek | 1710 mm |
| Totale transporthoogte | 2480 mm |
| Zwenklager - hoogte | 560 mm |
| Lengte stick | 1060 mm |
| Maximale reikwijdte | 4660 mm |
| Maximale vrije storthoogte | 2950 mm |
| Maximale graafhoogte | 4270 mm |
| Zwenkstraal over achterkant zonder contragewicht | 775 mm |
| Zwenkstraal over achterkant – met extra contragewicht | 890 mm |
| Zwenken van giek - rechts | 830 mm |
| Totale lengte van onderwagen | 2010 mm |
| Verticale wand | 1870 mm |
| Maximale reikwijdte - maaiveldhoogte | 4510 mm |
| Graafdiepte | 2510 mm |
| Breedte van rupsband/rupsplaten | 300 mm |
| Maximale bladhoogte | 395 mm |
| Maximale bladdiepte | 515 mm |
| Zwenken van giek - links | 605 mm |
| Bodemvrijheid | 310 mm |
| Giekhoogte - transportstand | 1560 mm |
| Zwenkstraal over achterkant met licht contragewicht | 845 mm |
Afmetingen - lange stick
| Graafdiepte | 2710 mm |
| Giekhoogte - transportstand | 1650 mm |
| Zwenken van giek - rechts | 830 mm |
| Maximale reikwijdte - maaiveldhoogte | 4710 mm |
| Maximale bladhoogte | 395 mm |
| Maximale reikwijdte | 4850 mm |
| Zwenken van giek - links | 605 mm |
| Maximale bladdiepte | 515 mm |
| Totale transporthoogte | 2480 mm |
| Maximale graafhoogte | 4390 mm |
| Lengte stick | 1260 mm |
| Zwenkstraal over achterkant zonder contragewicht | 775 mm |
| Reikwijdte van ingeschoven giek | 1730 mm |
| Maximale vrije storthoogte | 3070 mm |
| Zwenklager - hoogte | 560 mm |
| Verticale wand | 2050 mm |
| Totale lengte van onderwagen | 2010 mm |
| Bodemvrijheid | 310 mm |
| Breedte van rupsband/rupsplaten | 300 mm |
| Totale transportlengte* | 4280 mm |
| Zwenkstraal over achterkant – met extra contragewicht | 890 mm |
| Rupsbreedte | 1570 mm |
| Zwenkstraal over achterkant met licht contragewicht | 845 mm |
Standaarduitrusting
+
-
MOTOR
- - Cat® C1.1 motor (Amerikaanse EPA Tier 4 Final/EUStage V)
- - Automatisch stationair draaien van motor
- - Automatische motoruitschakeling
- - Twee rijsnelheden, automatisch schakelend
- - Brandstof-waterafscheider
- - Op de vraag reagerend vermogen (niet in alle regio's leverbaar)
- - Plunjerpomp met variabel slagvolume
- - Hydrauliek met lastdetectie/opbrengstverdeling
HYDRAULIEK
- - Smart Tech elektronische pomp
- - Accumulator
- - Automatische zwenkrem
- - Extra hydrauliekleidingen
- - Extra opbrengst voor eenrichtings-/tweerichtingsdebiet
- - Continue extra debiet
- - Snelkoppelingen voor extra leiding
WERKOMGEVING MACHINIST
- - Opklapbare overkapping of kantelbare cabine
- - Top Guard ISO 10262:1998 Level I
- - ROPS - ISO 12117-2:2008
- - TOPS - ISO 12117:1997
- - Joystickbesturingsmodus
- - Cruisecontrol
- - Schemawisselaar (optioneel in enkele regio's)
- - Verstelbare polssteunen
- - Wasbare vloermat
- - Rijpedalen en bedieningshendels
- - Machinebeveiliging
- - Standaard sleutel met toegangscode
- - Geveerde stoel met stoffen bekleding (alleen cabine)
- - Geveerde stoel met vinyl bekleding (alleen overkapping)
- - Hydrauliekvergrendeling – alle bedieningen
- - Oprolbare goed zichtbare veiligheidsgordel (75 mm/3 inch)
- - Kledinghaak
- - Bekerhouder
- - Opbergvak
- - Dakraam
- - Bevestigingsogen voor voorkant
- - Signalerings-/waarschuwingsclaxon
- - Binnenverlichting (alleen cabine)
- - Giekverlichting, halogeen (niet beschikaar in alle regio's)
- - Ruimte voor mobiele telefoon

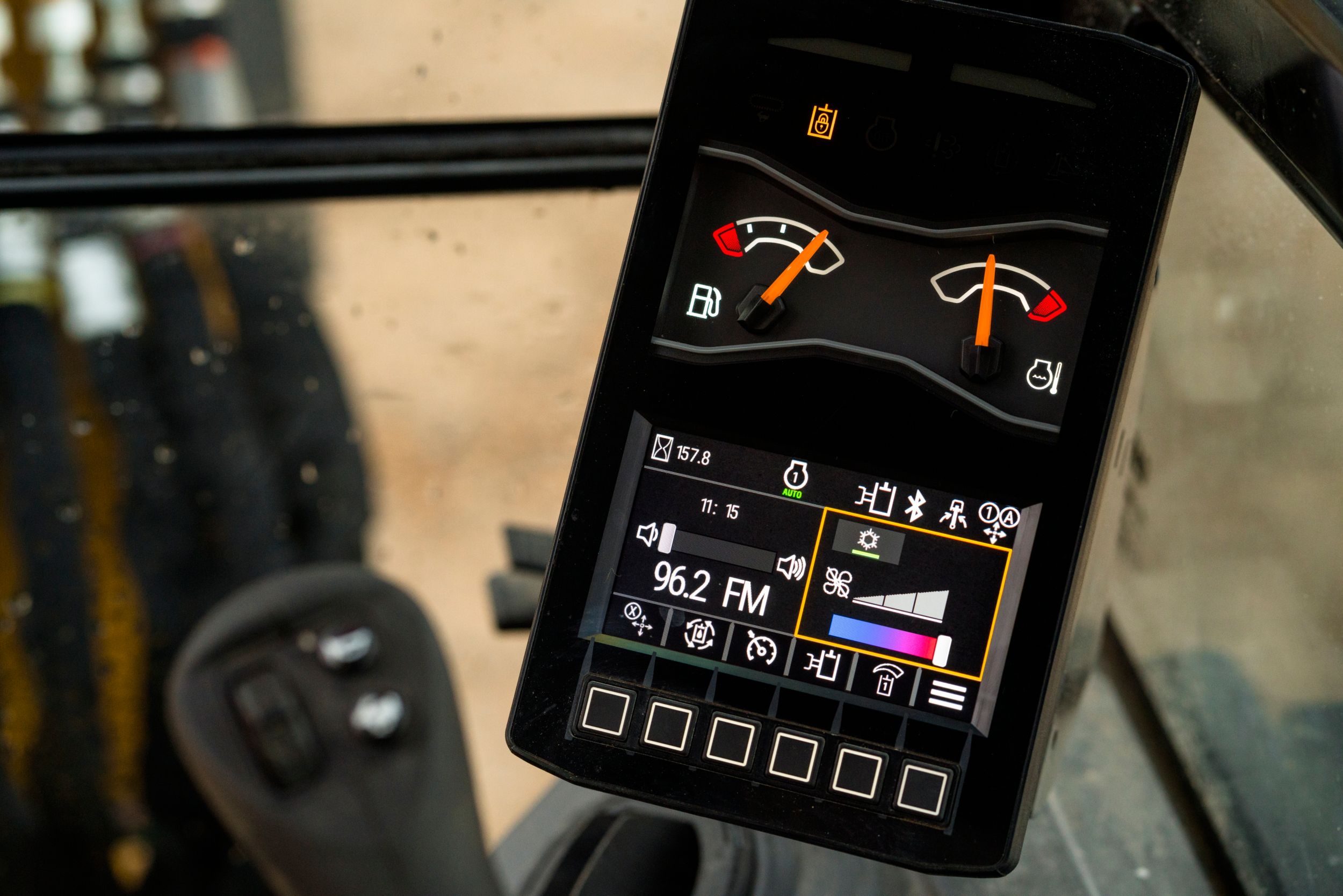

- - Nieuwe generatie LCD-kleurenmonitor (IP66)
– Meters voor brandstofniveau en koelvloeistoftemperatuur
– Onderhoud en machinebewaking
– Prestaties en machineafstellingen
– Numerieke beveiligingscode
– Meerdere talen
– Urenteller met wekschakelaar
– Jog-draaischijf (alleen cabine)
ONDERWAGEN
- - Rubberen riem (300 mm/11,8 inch breed)
- - Dozerblad
- - Dozerblad met zweeffunctie
- - Sjorogen aan rupsbandframe
GIEK, STICK EN HEFARMEN
- - Giek bestaand uit één stuk (2085 mm/82.1 in)
- - Standaard graafarm (1060 mm/41,7 inch)
- - Geschikt voor shovel aan de voorzijde
- - Geschikt voor shovel aan de voorzijde - Vastgepend
- - Duimvoorbereiding (niet in alle regio's leverbaar)
- - Gecertificeerd hefoog (optioneel in enkele regio's)
ELEKTRISCH
- - 12V-accu
- - Software (machine en monitor)
- - Onderhoudsvrije accu
- - Accuschakelaar
- - Signalerings-/waarschuwingsclaxon
- - 12V-contactdoos
Optionele uitrusting
+
-
WERKOMGEVING MACHINIST
- - Cabine met airconditioning
- - Cabine met verwarming
- - Geen rijpedalen en handhendels (optioneel in sommige regio's)
- - Starten met drukknop met sleutelhouder/toegangscode
- - Vinyl niet-verende stoel (alleen overhuiving) (niet in alle regio's verkrijgbaar)
- - Ledverlichting voor
- - Ledverlichting voor en achter
- - Ledverlichting voor giek
- - Spiegels links en rechts
- - Radio – Bluetooth®, AUX, microfoon, USB (alleen opladen) (alleen cabine)
- - Nieuwe generatie geavanceerde monitor
– Aanraakscherm
– Terreinreferentiesysteem
– Geschikt voor HD-camera (IP68 en IP69K)
– Numerieke veiligheidscode
ONDERWAGEN
GIEK, STICK EN HEFARMEN
- - Lange graafarm (1260 mm/49,6 inch)
- - Geschikt voor shovel aan de voorzijde - Manuele koppeling met dubbele vergrendeling
- - Uitrustingsstukken, waaronder koppelingen, duimen, laadbakken, grondboren en hamers
- - 2e extra hydrauliekleidingen
- - Bak omleidingslijnen
- - Noodkraan voor neerlaten van giek
- - Terugslagklep voor neerlaten van stick
- - Hydraulische snelkoppelingsleidingen (niet in alle regio's leverbaar)
ELEKTRISCH
- - Product Link PL243 (regelgeving van toepassing)
- - Product Link PLE643 (regelgeving van toepassing)
- - Rijalarm (standaard in sommige regio's)
BESCHERMING
- - Polycarbonaat frontbeschermer halve hoogte (alleen luifel)
- - Polycarbonaat frontbeschermer (ISO 10262:1998 Niveau I en EN356 P5A)
OVERIG
- - Geschikt voor bio-olie
- - Ecologische aftap
- - Watermantelverwarmer
- - Licht contragewicht (100 kg/221 lb)
- - Extra contragewicht (250 kg/551 lb)
