Minipelle hydraulique 304

Minipelles
Course
100 mm
Cylindrée
1.662 l
Prix sur demande
Minipelle hydraulique 304
Minipelle hydraulique 304
Minipelle hydraulique 304
Minipelle hydraulique 304
Minipelle hydraulique 304
Vue avant
Vue de dessus
Vue du côté gauche
Vue arrière
Vue du côté droit
Vue de dessous
Minipelle hydraulique 304
Minipelle hydraulique 304
Minipelle hydraulique 304
Minipelle hydraulique 304
Minipelle hydraulique 304
Vue avant
Vue de dessus
Vue du côté gauche
Vue arrière
Vue du côté droit
Vue de dessous
Minipelles hydrauliques inspirées par nos clients

La Minipelle hydraulique 304 Cat® de taille compacte fournit une puissance et des performances maximales pour vous permettre de travailler dans une large gamme d'applications.

Description
DURABILITÉ
UN CONFORT SANS LIMITE
  • Faites votre choix entre un toit (non disponible dans certaines régions) ou une cabine hermétique et pressurisée qui peut être équipée d'un système de climatisation, de repose-poignets réglables et d'un siège à suspension pour vous aider à travailler confortablement tout au long de la journée.
FACILITÉ D'UTILISATION
UN CONFORT SANS LIMITE
FACILITÉ D'UTILISATION
  • Les commandes sont faciles à utiliser et le moniteur LCD intuitif de nouvelle génération fournit des informations faciles à lire sur la machine. Un moniteur à écran tactile avancé peut également être équipé en tant qu'option de mise à niveau.
MODE DE TRANSLATION DE DIRECTION DE BRAS
FACILITÉ D'UTILISATION
MODE DE TRANSLATION DE DIRECTION DE BRAS
  • Il est encore plus facile de se déplacer sur le chantier grâce à l'option de direction de bras Cat. Passez facilement des commandes de translation traditionnelles avec leviers et pédales aux commandes par manipulateur pour déplacer la machine et actionner la lame. Des efforts moindres et une meilleure maîtrise sont à portée de main!
DES PERFORMANCES EXCEPTIONNELLES DANS UNE PETITE MACHINE
MODE DE TRANSLATION DE DIRECTION DE BRAS
DES PERFORMANCES EXCEPTIONNELLES DANS UNE PETITE MACHINE
  • Des performances de levage et de creusage puissantes vous permettent d'effectuer le travail plus rapidement. La conception d'encombrement arrière réduit du rayon offre une stabilité et des performances exceptionnelles. Avec une largeur maximum de 1 700 mm (67 in), la 304 peut accéder aux zones à accès difficile. La position libre de la lame de refoulement facilite son nettoyage. Une lame orientable est aussi proposée en option pour un nivellement de finition et des applications de remblaiement plus simples.
SÉCURITÉ SUR LE CHANTIER
DES PERFORMANCES EXCEPTIONNELLES DANS UNE PETITE MACHINE
SÉCURITÉ SUR LE CHANTIER
  • Votre sécurité est notre priorité. La minipelle hydraulique Cat est conçue pour assurer votre sécurité sur le chantier. Parmi les caractéristiques de sécurité que nous avons intégrées à la machine, citons des lampes de courtoisie et une ceinture de sécurité à enrouleur fluorescente.
ENTRETIEN SIMPLE POUR MOINS D'IMMOBILISATIONS
SÉCURITÉ SUR LE CHANTIER
ENTRETIEN SIMPLE POUR MOINS D'IMMOBILISATIONS

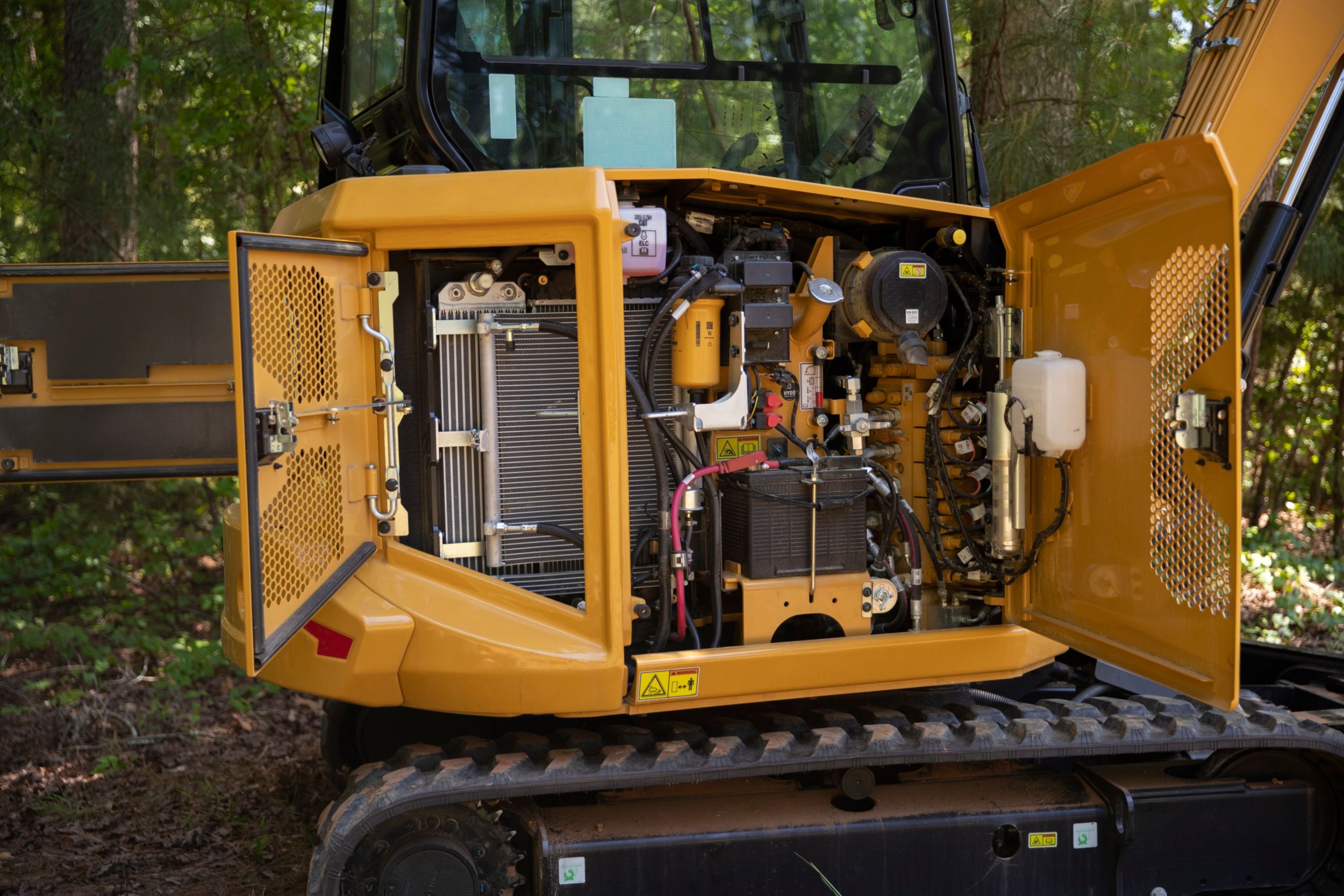

  • L'entretien est rapide et facile sur la minipelle hydraulique Cat. Les points de contrôle périodique sont faciles d'accès au niveau du sol grâce aux portes latérales.
COÛTS D'EXPLOITATION RÉDUITS
ENTRETIEN SIMPLE POUR MOINS D'IMMOBILISATIONS
COÛTS D'EXPLOITATION RÉDUITS
  • Équipée de fonctionnalités telles que le ralenti automatique, l'arrêt automatique du moteur et un circuit hydraulique hautes performances avec une pompe à cylindrée variable, la minipelle hydraulique Cat a été conçue pour réduire vos coûts d'exploitation.
DURABILITÉ
COÛTS D'EXPLOITATION RÉDUITS
DURABILITÉ
  • Le Moteur C1.7 Cat® est conforme aux normes sur les émissions de l'EPA Tier 4 Final pour les États-Unis, Stage V pour l'Union européenne et 2014 pour le Japon.
  • Les moteurs diesel Cat doivent utiliser du diesel ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du diesel ULSD mélangé aux carburants à faible intensité en carbone suivants, jusqu'au : biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras) 20 %* ou diesel 100 % renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (gas-to-liquid, gaz liquéfié). Référez-vous aux directives pour une application réussie. Veuillez contacter votre concessionnaire Cat ou référez-vous à la publication spéciale SEBU6250 Caterpillar Machine Fluids Recommendations (Recommandations relatives aux liquides des équipements Caterpillar).
  • La coupure de ralenti automatique permet de réduire la consommation inutile de carburant et les émissions des gaz à effet de serre en permettant au moteur de passer automatiquement en mode ralenti quand la machine ne travaille pas.
  • Minuterie de coupure de ralenti du moteur permettant d'arrêter la machine après une période de ralenti prédéfinie afin d'économiser du carburant et réduire les temps d'inactivité superflus.
  • Le régulateur de vitesse vous permet de maintenir une vitesse constante pendant vos déplacements sur le chantier tout en économisant le carburant et en réduisant les émissions des gaz à effet de serre.
  • Le rappel de ceinture de sécurité Cat® fournit au conducteur des avertissements sonores et visuels pour lui rappeler de boucler sa ceinture pendant le fonctionnement de la machine. Le système facile à installer est compatible avec toutes les marques d'équipement pour mieux garantir la sécurité du conducteur.
  • Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais diminuent également la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine.
  • La mise à jour à distance réduit les immobilisations et les temps d'entretien tout en maintenant le fonctionnement de vos ressources à un rendement optimal. Les alertes de mises à jour de la machine sont envoyées virtuellement par votre concessionnaire Cat et les mises à jour peuvent être effectuées sans nécessiter la présence d'un technicien du concessionnaire sur place. (Selon équipement)
  • Le dépistage des pannes à distance réduit les temps d'entretien et maintient le fonctionnement de la machine au rendement optimal en permettant à votre concessionnaire Cat de tester la machine virtuellement pendant le travail. Une fois qu'un problème est identifié, un technicien peut le résoudre immédiatement, ce qui permet de gagner du temps et de l'argent. (Selon équipement)
  • Les technologies Cat Grade avec modules Advanced 2D et 3D allient le guidage de pointe à une commande de machine automatisée optionnelle pour vous aider à atteindre les objectifs de nivellement tout en réduisant la consommation de carburant et les émissions de gaz à effets de serre grâce à l'amélioration du rendement, de la productivité sur le chantier et de la précision. (Selon équipement).
*Les moteurs sans dispositifs de post-traitement peuvent utiliser des mélanges plus élevés, contenant jusqu'à 100 % de biodiesel. (Pour l'utilisation de mélanges supérieurs à 20 % de biodiesel, consultez votre concessionnaire Cat)
UN CONFORT SANS LIMITE
Spécifications techniques
Description
+ -
Moteur
Modèle de moteur C1.7 avec turbocompresseur
Émissions Conforme à la norme américaine EPA Tier 4 Final et à la norme européenne StageV sur les émissions.
Nota La puissance nette annoncée est la puissance disponible au volant lorsque le moteur tourne au régime nominal et à la puissance nominale avec la configuration d'usine suivante : ventilateur, circuit d'admission d'air, circuit d'échappement et alternateur avec une charge d'alternateur minimale.
Poids
Nota (2) **Le poids maximum inclut les chaînes en acier, le conducteur, le réservoir de carburant plein, un bras long, une lame, le contrepoids supplémentaire et aucun godet.
Nota (1) *Le poids minimal inclut les chaînes en caoutchouc, le conducteur, le réservoir de carburant plein, un bras standard, une lame, aucun godet et aucun contrepoids supplémentaire.
Système de translation
Performances en côte - Maximales 30°
Circuit hydraulique
Nota Le débit et la pression ne sont pas combinables. En charge, tandis que le débit augmente, la pression diminue.
Type Circuit hydraulique à détection de charge avec pompe à pistons à cylindrée variable
Circuit de tourelle
Orientation de la flèche - À droite 50°
Orientation de la flèche - À gauche 78 degrés
Lame
Lame orientable - Droite 25 degrés
Lame orientable - Gauche 25 degrés
Certification - Cabine et toit
Cadre de protection en cas de retournement (ROPS) ISO 12117-2:2008
Protection supérieure ISO 10262:1998 (niveau I)
Cadre de protection en cas de basculement (TOPS) ISO 12117:1997
Niveaux sonores
Nota Directive de l'Union européenne « 2000/14/CE »
Dimensions - Bras standard
Nota *La longueur d'expédition hors tout dépend de la position de la lame au cours de l'expédition.
Dimensions - Long bras
Nota *La longueur d'expédition hors tout dépend de la position de la lame au cours de l'expédition.
Mesures
+ -
Moteur
Puissance nette 33.6 kW
Puissance brute - 2 400 tr/min - SAE J1995:2014 36.1 kW
Alésage 84 mm
Course 100 mm
Cylindrée 1.662 l
Puissance nette – 2 400tr/min - ISO 9249, 80/1269/CEE 33.6 kW
Poids
Poids en ordre de marche 4475 kg
Poids en ordre de marche minimal avec toit* 3925 kg
Poids en ordre de marche maximal avec toit** 4375 kg
Poids maximal en ordre de marche avec cabine** 4475 kg
Poids minimal en ordre de marche avec cabine* 4025 kg
Augmentation du poids par rapport à la configuration minimale
Chaînes en acier 195 kg
Contrepoids 225 kg
Lame orientable 110 kg
Bras long 30 kg
Système de translation
Pression au sol - Poids minimal 28.7 kPa
Force de traction maximale - Vitesse réduite 32.6 kN
Vitesse de translation – Faible 3.5 km/h
Pression au sol - Poids maximal 33.8 kPa
Vitesse de translation – Élevée 5.2 km/h
Force de traction maximale - Vitesse élevée 19 kN
Contenances pour l'entretien
Circuit de refroidissement 11 l
Huile moteur 6 l
Circuit hydraulique 65 l
Réservoir de carburant 63 l
Réservoir hydraulique 52 l
Circuit hydraulique
Pression en ordre de marche - Translation 245 bar
Circuit auxiliaire - Secondaire - Pression 245 bar
Force d'excavation - Bras - Long 19.2 kN
Circuit auxiliaire - Secondaire - Débit 28 l/min
Débit de la pompe à 2 400 tr/min 96 l/min
Pression en ordre de marche - Orientation 180 bar
Circuit auxiliaire - Principal - Débit 65 l/min
Circuit auxiliaire - Principal - Pression 245 bar
Force d'excavation - Bras - Standard 21 kN
Force d'excavation- Godet 38.2 kN
Pression en ordre de marche - Équipement 245 bar
Circuit de tourelle
Vitesse d'orientation de la machine 9 tr/min
Lame
Hauteur de la lame orientable 360 mm
Hauteur de la lame droite 360 mm
Largeur de la lame droite 1700 mm
Largeur de la lame orientable 1700 mm
Niveaux sonores
Pression acoustique moyenne (ISO 6395:2008) 97 dB(A)
Pression acoustique (ISO 6396:2008) 76 dB(A)
Dimensions - Bras standard
Portée maximale - Niveau du sol 5200 mm
Paroi verticale 2395 mm
Encombrement arrière avec contrepoids 1300 mm
Portée de la flèche 2255 mm
Profondeur d'excavation 3210 mm
Hauteur d'excavation maximale 5040 mm
Hauteur maximale de la lame 420 mm
Roulement de tourelle - Hauteur 557 mm
Orientation de la flèche - À gauche 530 mm
Longueur du bras 1395 mm
Longueur du train de roulement hors tout 2210 mm
Largeur de la bande de roulement/des patins 350 mm
Hauteur de la flèche - Position d'expédition 1620 mm
Orientation de la flèche - À droite 730 mm
Hauteur de vidage maximale 3645 mm
Garde au sol 305 mm
Portée maximale 5330 mm
Hauteur d'expédition hors tout 2540 mm
Encombrement arrière sans contrepoids 1205 mm
Profondeur maximale de la lame 475 mm
Longueur d'expédition hors tout* 4950 mm
Dimensions - Long bras
Profondeur d'excavation 3510 mm
Profondeur maximale de la lame 475 mm
Hauteur d'expédition hors tout 2540 mm
Hauteur de vidage maximale 3740 mm
Longueur du bras 1695 mm
Hauteur d'excavation maximale 5125 mm
Portée maximale - Niveau du sol 5445 mm
Largeur de voie 1700 mm
Encombrement arrière avec contrepoids 1300 mm
Roulement de tourelle - Hauteur 557 mm
Hauteur de la flèche - Position d'expédition 1910 mm
Orientation de la flèche - À gauche 530 mm
Portée maximale 5570 mm
Portée de la flèche 2340 mm
Orientation de la flèche - À droite 730 mm
Largeur de la bande de roulement/des patins 350 mm
Paroi verticale 2535 mm
Hauteur maximale de la lame 420 mm
Longueur d'expédition hors tout* 4950 mm
Garde au sol 305 mm
Longueur du train de roulement hors tout 2210 mm
Encombrement arrière sans contrepoids 1205 mm
Équipement Standard
+ -
MOTEUR
  • - Moteur C1.7 Cat® avec turbocompresseur (conforme aux normes Tier 4 Final de l'EPA pour les États-Unis/UE Stage V)
  • - Ralenti automatique du moteur
  • - Arrêt automatique du moteur
  • - Translation automatique à deux vitesses
  • - Séparateur eau/carburant
  • - Puissance à la demande (non disponible dans toutes les régions)
  • - Pompe à pistons à cylindrée variable
  • - Circuit hydraulique à répartition de débit/détection de charge
CIRCUIT HYDRAULIQUE
  • - Pompe électronique intelligente
  • - Accumulateur
  • - Frein de tourelle automatique
  • - Canalisations hydrauliques auxiliaires
  • - Débit auxiliaire uni/bidirectionnel
  • - Débit auxiliaire continu
  • - Raccords à débranchement rapide des canalisations auxiliaires
POSTE DE CONDUITE
  • - Toit ou cabine (toit non disponible dans certaines régions)
  • - Protection supérieure ISO 10262:1998 Niveau I
  • - ROPS – ISO 12117-2:2008
  • - TOPS – ISO 12117:1997
  • - Mode de direction de bras
  • - Régulateur de vitesse de translation
  • - Commutateur de grille de commande (en option dans certaines régions)
  • - Repose-poignets réglables
  • - Tapis de sol lavable
  • - Manettes et pédales de translation
  • - Sécurité machine – Clé standard avec code de passe
  • - Siège tissu à suspension (cabine uniquement)
  • - Siège vinyle à suspension (toit uniquement)
  • - Verrouillage hydraulique – Toutes les commandes
  • - Ceinture de sécurité à enrouleur haute visibilité (75 mm/3 in)
  • - Crochet à vêtements
  • - Porte-gobelet
  • - Vide-poche
  • - Toit plein-ciel
  • - Bossages de montage pour partie avant
  • - Klaxon d'avertissement/de signalisation
  • - Plafonnier (cabine uniquement)

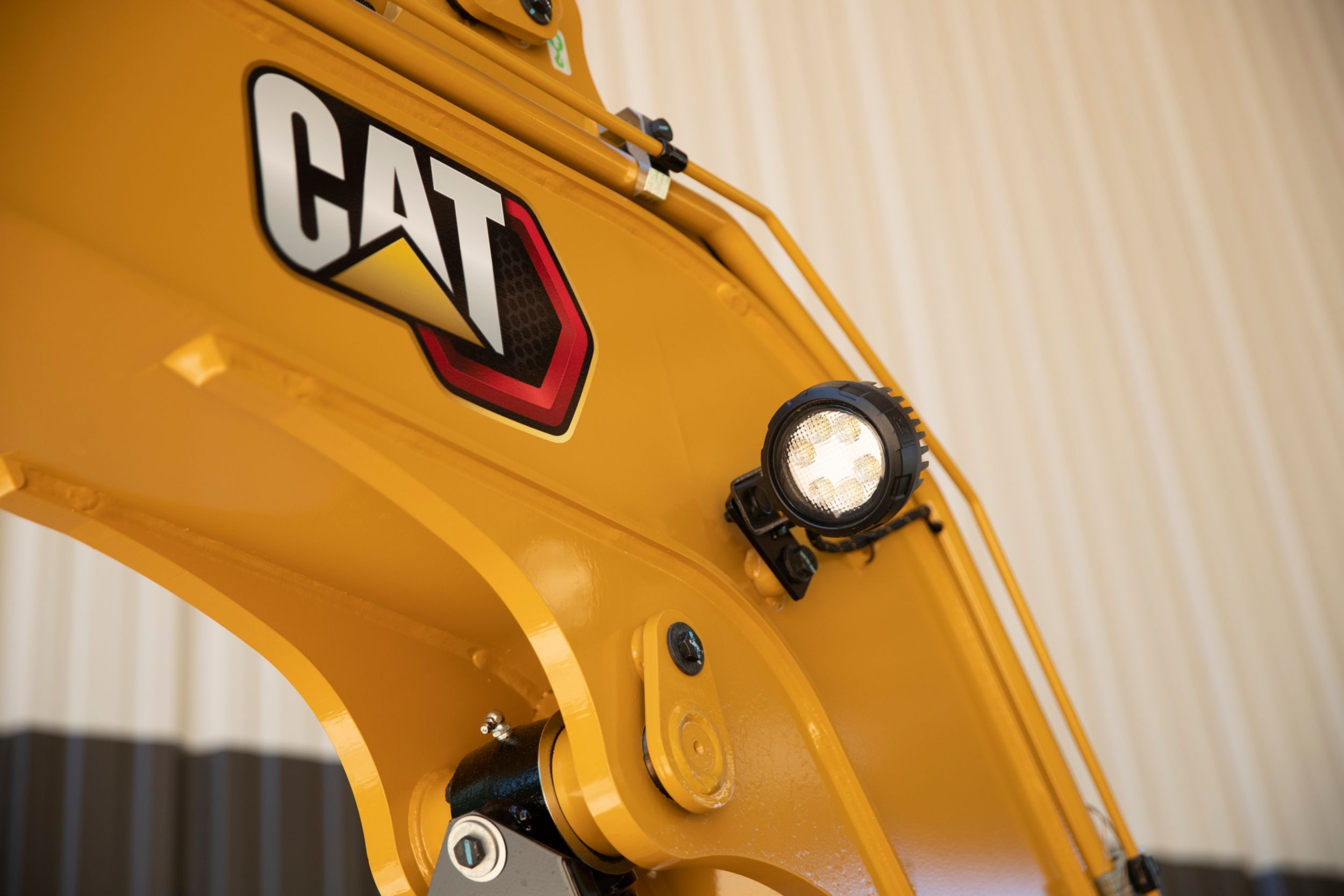

  • - Feu de flèche, halogène (non disponible dans toutes les régions)
  • - Compartiment pour téléphone portable
  • - Moniteur LCD couleur Nouvelle génération (IP66)
    – Jauges de niveau de carburant et de température de liquide de refroidissement
    – Surveillance de la machine et de l'entretien
    – Réglages des performances et de la machine
    – Code de sécurité numérique
    – Plusieurs langues
    – Compteur d'entretien avec contacteur d'activation
    – Molette (cabine uniquement)
TRAIN DE ROULEMENT
  • - Courroie en caoutchouc (350 mm/13,8 in)
  • - Lame droite du tracteur
  • - Lame de refoulement avec position libre
  • - Arrimages sur châssis porteur
FLÈCHE, BRAS ET TRINGLERIES
  • - Flèche monobloc (2 500 mm/98,4 in)
  • - Bras standard (1 395 mm/54,9 in)
  • - Option de pelle butte - À claveter
  • - Prééquipement pour pince
  • - Œilleton de levage certifié
ÉQUIPEMENT ÉLECTRIQUE
  • - Batterie 12 volts
  • - Logiciel (machine et moniteur)
  • - Batterie sans entretien
  • - Coupe-batterie
  • - Prise d'alimentation 12 volts
  • - Avertisseur de translation (en option dans certaines régions)
AUTRE
Équipement Optionnel
+ -
POSTE DE CONDUITE
  • - Cabine avec climatisation
  • - Cabine avec chauffage
  • - Sans pédale de translation et levier manuel (en option dans certaines régions)
  • - Sécurité machine – Bouton-poussoir avec porte-clés/code de passe
  • - Feux avant à diode
  • - Feux avant et arrière à diode
  • - Projecteur monté sur flèche à diode
  • - Rétroviseurs, côté gauche, droit et arrière
  • - Caméra
  • - Radio – Bluetooth®, auxiliaire, microphone, USB (chargement uniquement) (cabine uniquement)
  • - Moniteur avancé, nouvelle génération
    – Écran tactile
    – Système de référence du chantier
    – Caméra haute définition possible (IP68 et IP69K)
    – Code de sécurité numérique
TRAIN DE ROULEMENT
  • - Chaînes en acier (350 mm/13,8 in)
  • - Chaîne en acier avec patins en caoutchouc
  • - Lame orientable
FLÈCHE, BRAS ET TRINGLERIES
  • - Long bras (1 695 mm/66,7 in)
  • - Option de belle butte – Attache manuelle à double verrou
  • - Possibilité de pelle butte – Attache hydraulique
  • - Équipements comprenant attaches, pinces, godets, tarières et marteaux
  • - 2e canalisation hydraulique auxiliaire
  • - Canalisations de déviation de godet
  • - Clapet antiretour d'abaissement de flèche
  • - Clapet antiretour d'abaissement de bras
  • - Canalisations à attache rapide hydraulique
ÉQUIPEMENT ÉLECTRIQUE
  • - Product Link™ PL243 (réglementations applicables)
  • - Product Link PLE643 (réglementations applicables)
BLINDAGES
  • - Protection mi-hauteur en polycarbonate (toit uniquement)
  • - Protection avant en polycarbonate (ISO 10262:1998 Niveau I et EN356 P5A)
  • - Protection supérieure extra-robuste ISO 10262:1998 niveau II
  • - Protections supérieures extra-robustes 10262:1998 niveau II (cabine uniquement)
AUTRE
  • - Compatibilité huile bio
  • - Vidange écologique
  • - Réchauffeur de chemise d'eau
Equipements pour compléter votre machine

Brève description des équipements pour compléter votre machine

Rippers
Attaches de la série CW
Minipelles hydrauliques de 3 à 4 tonnes avec CW-05 manuelle
Minipelles hydrauliques de 3 à 4 tonnes avec CW-05 manuelle
Godets extra-robustes - Minipelle
Attaches de la série CW
Godets extra-robustes - Minipelle
305 mm (12 in)
406 mm (16 in)
508 mm (20 in)
619mm (24in)
914 mm (36 in)
Tarières
Godets extra-robustes - Minipelle
Tarières
A23
A41
Godets de curage de fossés - Minipelle
Tarières
Godets de curage de fossés - Minipelle
1000 mm (39 in)
1400 mm (55 in)
1200mm (47in)
Pinces utilitaires
Godets de curage de fossés - Minipelle
Pinces utilitaires
326 mm (13 in) 8 dents/2 griffes
Attaches d'attache à accouplement par axes Dual Lock™ - Minipelle hydraulique
Pinces utilitaires
Attaches d'attache à accouplement par axes Dual Lock™ - Minipelle hydraulique
Minipelles hydrauliques de 3 à 4 tonnes, manuelle
Minipelles hydrauliques de 3 à 4 tonnes
Godets bananes
Attaches d'attache à accouplement par axes Dual Lock™ - Minipelle hydraulique
Godets bananes
300 mm (12 in)
Attaches de typeS
Godets bananes
Attaches de typeS
S-40 à accouplement par axes 3 tonnes
S-40 à accouplement par axes et LCS de 3 tonnes
Rippers
Attaches de typeS
Rippers
490 mm (19 in)
Attaches de la série CW
Technologies pour compléter votre machine

Brève description des technologies pour compléter votre machine

Gestion des équipements
VisionLink®
