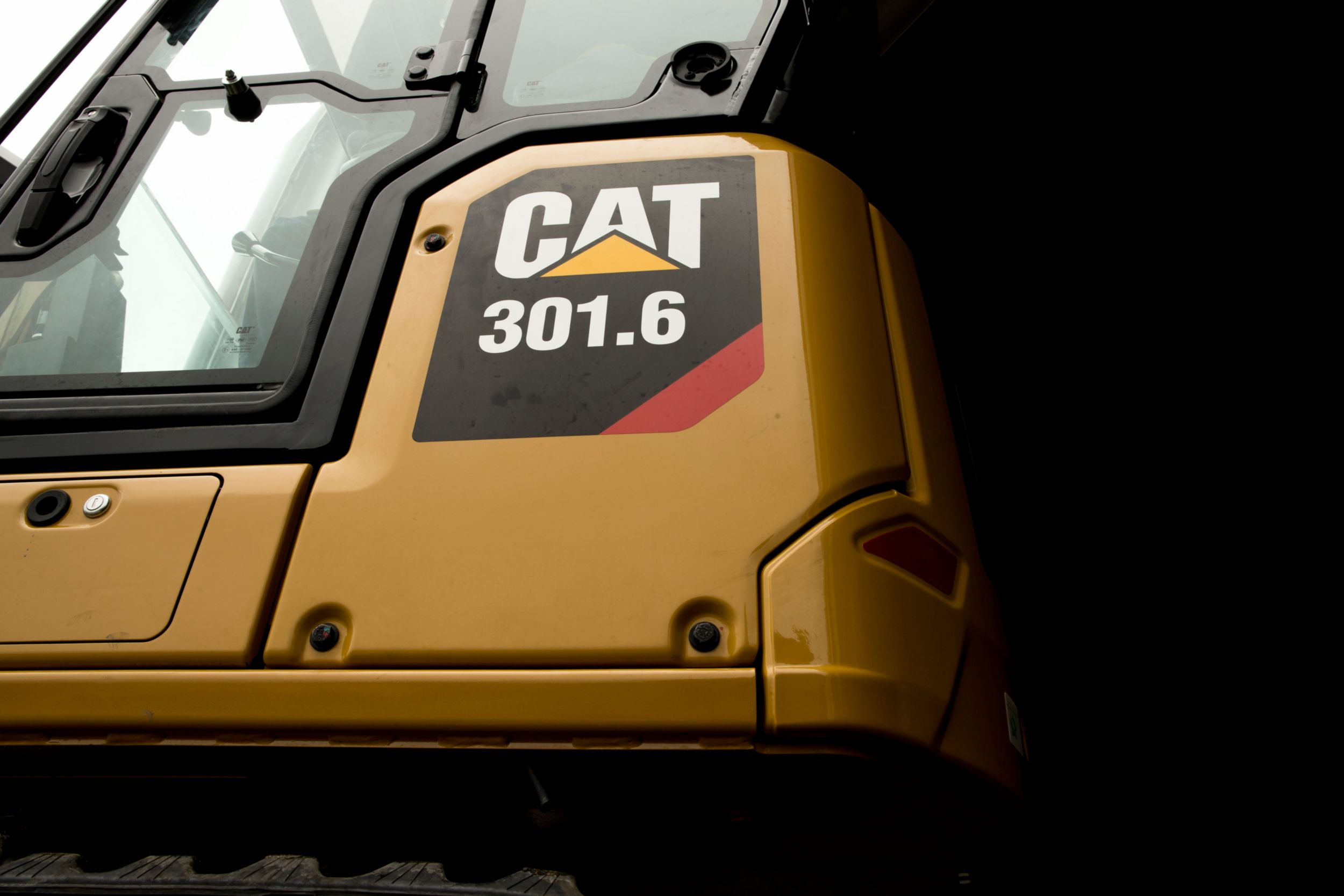

Hydraulische minigraafmachine 301.6
Equipments
28000€
De Cat® minigraafmachine 301.6 levert vermogen en prestaties in een compact formaat, zodat u in een breed scala aan toepassingen kunt werken.
Beschrijving
Beschrijving
+
-
Motor
| Motortype | C1.1 |
| Opmerking (2) | Het opgegeven nettovermogen is het beschikbare vermogen aan het vliegwiel wanneer de motor met een af fabriek geïnstalleerde ventilator, luchtinlaatsysteem, uitlaatsysteem en dynamo met een minimale belasting is uitgerust. |
| Opmerking (1) | Motorvermogen is getest volgens ISO 14396:2002. |
| Emissies | Voldoet aan emissienormen Amerikaanse EPA Tier 4 Final en EU Stage V. |
| Opmerking | Het nettovermogen is getest volgens de normen ISO 9249:2007 en EEG 80/1269. |
Gewichten
| Opmerking (2) | **Maximaal gewicht is inclusief stalen rupsen, machinist, uitschuifbare onderwagen en volle brandstoftank. |
| Opmerking (1) | *Minimaal gewicht is inclusief rubberen rupsen, machinist, vaste onderwagen en volle brandstoftank. |
| Opmerking (3) | ***Gewicht CE-plaatje is gebaseerd op de meest voorkomende EU-configuratie. Inclusief machinist van 75 kg (165 lb) en volle brandstoftank en exclusief laadbak. |
Certificering - cabine
| ROPS-constructie (bescherming bij omkantelen) | ISO 12117-2:2008 |
| TOPS-constructie (kantelbeveiligingsconstructie) | ISO 12117:1997 |
| Bovenste afscherming | ISO 10262:1998 Niveau I |
Geluid
| Opmerking | Richtlijn Europese Unie "2000/14/EG" |
Hydraulisch systeem
| Type | Lastdetectiehydrauliek met zuigerpomp met variabel slagvolume |
Blad
| Opmerking | *Uitgeschoven – 1300 mm (51 in) |
Afmetingen - standaardstick
| Opmerking | *Totale transportlengte is afhankelijk van stand van blad tijdens transport. |
Rijsysteem
| Hellingvermogen - maximaal | 30° |
Afmetingen - lange stick
| Opmerking | *Totale transportlengte is afhankelijk van stand van blad tijdens transport. |
Duurzaamheid
| Recycleerbaarheid | 95% |
Technische informatie
+
-
Motor
| Nettovermogen | 15.7 kW |
| Boring | 77 mm |
| Nominaal nettovermogen - 2400 tpm - ISO 9249/EEG 80/1269 | 14.3 kW |
| Brutovermogen - ISO 14396 | 16.1 kW |
| Slag | 81 mm |
| Cilinderinhoud | 1.1 L |
| Nettovermogen - 2400 tpm - ISO 9249/EEG 80/1269 | 15.7 kW |
| Brutovermogen - SAE J1995:2014 | 16.1 kW |
Gewichten
| Bedrijfsgewicht | 1958 kg |
| Maximaal bedrijfsgewicht met cabine** | 1958 kg |
| Minimaal bedrijfsgewicht met cabine* | 1765 kg |
| EU: gewicht CE-plaatje*** | 1925 kg |
Afmetingen - lange stick
| Graafdiepte | 2540 mm |
| Zwenken van giek - links | 65 ° |
| Giekhoogte - transportstand | 1040 mm |
| Maximale bladdiepte | 260 mm |
| Lengte stick | 1160 mm |
| Breedte van rupsband/rupsplaten | 230 mm |
| Zwenkstraal over achterkant | 995 mm |
| Spoorbreedte - uitgeschoven | 1300 mm |
| Maximale bladhoogte | 275 mm |
| Zwenken van giek - rechts | 50 ° |
| Verticale wand | 1890 mm |
| Maximale reikwijdte | 3960 mm |
| Maximale vrije storthoogte | 2510 mm |
| Maximale reikwijdte - maaiveldhoogte | 3890 mm |
| Rupsbreedte - ingeschoven | 990 mm |
| Reikwijdte van ingeschoven giek | 1450 mm |
| Totale transportlengte* | 3860 mm |
| Maximale graafhoogte | 3490 mm |
| Totale transporthoogte | 2310 mm |
| Zwenklager - hoogte | 445 mm |
| Minimale bodemvrijheid onder onderwagen | 155 mm |
| Totale lengte van onderwagen | 1460 mm |
Blad
| Hoogte | 225 mm |
| Breedte* | 990 mm |
Afmetingen - standaardstick
| Zwenken van giek - rechts | 50 ° |
| Minimale bodemvrijheid onder onderwagen | 155 mm |
| Maximale reikwijdte - maaiveldhoogte | 3730 mm |
| Maximale vrije storthoogte | 2450 mm |
| Graafdiepte | 2340 mm |
| Totale lengte van onderwagen | 1460 mm |
| Spoorbreedte - uitgeschoven | 1300 mm |
| Zwenkstraal over achterkant | 995 mm |
| Totale transportlengte* | 3620 mm |
| Maximale bladdiepte | 260 mm |
| Zwenklager - hoogte | 445 mm |
| Maximale reikwijdte | 3800 mm |
| Totale transporthoogte | 2310 mm |
| Breedte van rupsband/rupsplaten | 230 mm |
| Rupsbreedte - ingeschoven | 990 mm |
| Lengte stick | 960 mm |
| Giekhoogte - transportstand | 1090 mm |
| Maximale graafhoogte | 3430 mm |
| Verticale wand | 1800 mm |
| Zwenken van giek - links | 65 ° |
| Reikwijdte van ingeschoven giek | 1460 mm |
| Maximale bladhoogte | 275 mm |
Vulhoeveelheden
| Koelsysteem | 3.9 L |
| Hydrauliekolietank | 18 L |
| Hydraulisch systeem | 26 L |
| Motorolie | 4.4 L |
| Brandstoftank | 22 L |
Hydraulisch systeem
| Extra circuit - primair - opbrengst | 33 L/min |
| Extra circuit - secundair - druk | 213 bar |
| Extra circuit - primair - druk | 213 bar |
| Extra circuit - secundair - opbrengst | 14 L/min |
| Graafkracht - stick - lang | 7.2 kN |
| Bedrijfsdruk - rijden | 213 bar |
| Bedrijfsdruk - uitrusting | 213 bar |
| Bedrijfsdruk - zwenken | 103 bar |
| Graafkracht - stick - standaard | 8.2 kN |
| Graafkracht - laadbak | 14.1 kN |
| Pompopbrengst bij 2400 tpm | 66 L/min |
Rijsysteem
| Rijsnelheid - laag | 2.9 km/h |
| Maximale trekkracht - lage snelheid | 15.9 kN |
| Maximale trekkracht - hoge snelheid | 10.2 kN |
| Rijsnelheid - hoog | 4.4 km/h |
| Bodemdruk - minimaal gewicht | 30.5 kPa |
| Bodemdruk - maximaal gewicht | 34 kPa |
Gewichtstoename t.o.v. minimale configuratie
| Stalen rupsen | 57 kg |
| Lange stick | 8 kg |
| Uitschuifbare onderwagen | 128 kg |
Geluid
| Gemiddelde geluidsdruk buiten de cabine (ISO 6395:2008) | 93 dB(A) |
| Geluidsdruk bij de machinist (ISO 6396:2008) | 73 dB(A) |
Zwenksysteem
| Zwenksnelheid van machine | 9.8 tpm |
Standaarduitrusting
+
-
MOTOR
- - Cat C1.1 motor (Amerikaanse EPA Tier 4 Final/EUStage V)
- - Automatisch stationair draaien van motor
- - Automatische motoruitschakeling
- - Twee rijsnelheden, automatisch schakelend
- - Brandstof-waterafscheider
- - Op de vraag reagerend vermogen (niet in alle regio's leverbaar)
- - Plunjerpomp met variabel slagvolume
- - Hydrauliek met lastdetectie/opbrengstverdeling
HYDRAULIEK
- - Smart Tech elektronische pomp
- - Accumulator
- - Automatische zwenkrem
- - Extra hydrauliekleidingen
- - Extra opbrengst voor eenrichtings-/tweerichtingsdebiet
- - Continue extra debiet
- - Snelkoppelingen voor extra leiding
WERKOMGEVING MACHINIST
- - Opklapbare overkapping of kantelbare cabine
- - Bovenste afscherming ISO 10262:1998 Level I
- - ROPS - ISO 12117-2:2008
- - TOPS - ISO 12117:1997
- - 2-punts heffen van machine
- - Joystickbesturingsmodus
- - Reis Cruise Control
- - Schemawisselaar (optioneel in enkele regio's)
- - Verstelbare polssteunen
- - Wasbare vloermat
- - Rijpedalen en Handgrepen
- - Machinebeveiliging
- - Machinebeveiliging – standaardsleutel met toegangscode
- - Geveerde stoel met stoffen bekleding (alleen cabine)
- - Hydrauliekvergrendeling – alle bedieningen
- - Oprolbare goed zichtbare veiligheidsgordel (75 mm/3 in)
- - Kledinghaak
- - Bekerhouder
- - Opbergvak
- - Dakraam
- - Bevestigingsogen voor voorkant
- - Signalerings-/waarschuwingsclaxon
- - Binnenverlichting (alleen cabine)
- - Gieklicht, halogeen
- - Opbergruimte voor mobiele telefoon
- - Nieuwe generatie LCD-kleurenmonitor (IP66)
– Meters voor brandstofniveau en koelvloeistoftemperatuur
– Onderhoud en machinebewaking
– Prestaties en machineafstellingen
– Numerieke beveiligingscode
– Meerdere talen
– Urenteller met wekschakelaar
ONDERWAGEN
- - Uitschuifbare onderwagen
- - Rubberen riem (230 mm/9 inch breed)
- - Dozerblad
- - Dozerblad met zweeffunctie
- - Hydraulische Spoorverstellers
- - Sjorogen aan rupsbandframe
GIEK, STICK EN SCHARNIERMECHANISMEN
- - Eendelige giek (1850 mm/73 in)
- - Standaardstick (960 mm/37.8 in)
- - Geschikt voor shovel aan de voorzijde
- - Geschikt voor shovel aan de voorzijde - Vastgepend
- - Duimvoorbereiding (niet in alle regio's leverbaar)
- - Gecertificeerd hefoog (optioneel in enkele regio's)
ELEKTRISCH
- - 12V-accu
- - Software (machine en monitor)
- - Onderhoudsvrije accu
- - Signalerings-/waarschuwingsclaxon
- - 12V-contactdoos
Optionele uitrusting
+
-
WERKOMGEVING MACHINIST
- - Cabine met airconditioning
- - Cabine met verwarming
- - Schemawisselaar (optioneel in enkele regio's)
- - Geen rijpedalen en handhendels
- - Machinebeveiliging – starten met drukknop met sleutelhouder/toegangscode
- - LED-verlichting voor
- - LED-verlichting voor en achter
- - LED-verlichting voor giek
- - Spiegels links en rechts
- - Radio – Bluetooth®, AUX, microfoon, USB (alleen opladen) (alleen cabine)
ONDERWAGEN
GIEK, STICK EN SCHARNIERMECHANISMEN
- - Lange stick (1160 mm/45,7 in)
- - Geschikt voor shovel aan de voorzijde - Manuele koppeling met dubbele vergrendeling
- - Uitrustingsstukken, waaronder koppelingen, duimen, laadbakken, grondboren en hamers
- - 2e Hydraulische hulpleidingen
- - Noodkraan voor het neerlaten van de giek
- - Terugslagklep voor neerlaten van arm
- - Hydraulische snelkoppelingsleidingen (niet in alle regio's leverbaar)
ELEKTRISCH
- - Batterij Ontkoppelen
- - Product Link PL243 (regelgeving van toepassing)
- - Product Link PLE643 (regelgeving van toepassing)
- - Rijalarm (standaard in sommige regio's)
BEWAKING
- - Afscherming, overkapping
- - Afscherming, gaas
OVERIGE
- - Geschikt voor bio-olie
- - Ecologische aftap
- - Watermantelverwarmer
