303.5 CR hydraulische minigraafmachine
Equipments
Prijs op aanvraag

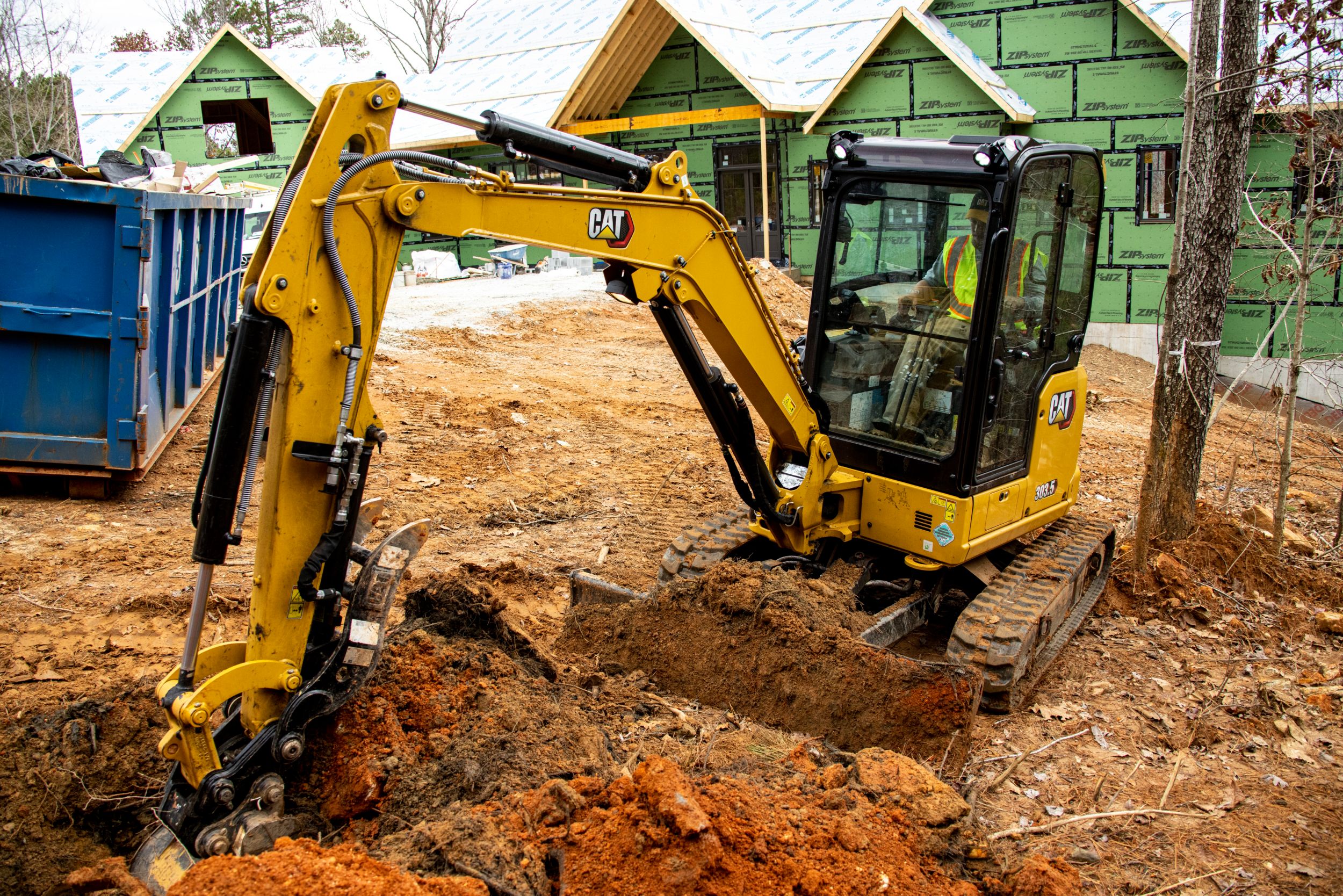

De Cat® minigraafmachine 303.5 CR levert vermogen en prestaties in een compact formaat, zodat u in een breed scala aan toepassingen kunt werken.
Beschrijving
Beschrijving
+
-
Motor
| Motortype | C1.7 |
| Opmerking | Het nettovermogen is getest volgens de normen ISO 9249 en EEG 80/1269. |
| Emissies | Voldoet aan emissienormen Amerikaanse EPA Tier 4 Final en EU Stage V. |
| Opmerking (2) | Het opgegeven nettovermogen is het beschikbare vermogen aan het vliegwiel wanneer de motor met een af fabriek geïnstalleerde ventilator, luchtinlaatsysteem, uitlaatsysteem en dynamo met een minimale belasting is uitgerust. |
Geluid
| Opmerking | Richtlijn Europese Unie "2000/14/EG" |
Gewichten
| Opmerking (3) | ***Gewicht CE-plaatje is gebaseerd op de meest voorkomende EU-configuratie. Inclusief machinist van 75 kg (165 lb) en volle brandstoftank en exclusief laadbak. |
| Opmerking (1) | *Minimaal gewicht is gebaseerd op rubberen rupsen, machinist, volle brandstoftank, standaard graafarm, vast mes en geen extra contragewicht. |
| Opmerking (2) | **Maximaal gewicht is gebaseerd op stalen rupsen, machinist, volle brandstoftank, lange graafarm, mes, laadbak en extra contragewicht. |
Hydraulisch systeem
| Type | Lastdetectiehydrauliek met plunjerpomp met variabel slagvolume |
| Opmerking | *Debiet en druk zijn niet combineerbaar. Onder belasting, als het debiet stijgt, daalt de druk. |
Rijsysteem
| Hellingvermogen - maximaal | 30° |
Afmetingen - standaardstick
| Opmerking | *Totale transportlengte is afhankelijk van stand van blad tijdens transport. |
Afmetingen - lange stick
| Opmerking | *Totale transportlengte is afhankelijk van stand van blad tijdens transport. |
Certificering - cabine en overkapping
| ROPS-constructie (bescherming bij omkantelen) | ISO 12117-2:2008 |
| TOPS-constructie (kantelbeveiligingsconstructie) | ISO 12117:1997 |
| Bovenste afscherming | ISO 10262:1998 Niveau I |
Technische informatie
+
-
Motor
| Nettovermogen | 17.6 kW |
| Boring | 84 mm |
| Nettovermogen @ 2200 tpm - Amerikaanse EPA Tier 4 Final/EU Stage V - ISO 9249/EEC 80/1269 | 17.6 kW |
| Cilinderinhoud | 1.7 L |
| Brutovermogen - 2,400 rpm - SAE J1995 | 18.4 kW |
| Slag | 100 mm |
Gewichten
| Bedrijfsgewicht | 4190 kg |
| Minimaal bedrijfsgewicht met overkapping* | 3480 kg |
| EU: gewicht CE-plaatje met cabine*** | 3630 kg |
| Maximaal bedrijfsgewicht met cabine** | 4190 kg |
| Maximaal bedrijfsgewicht met overkapping** | 4050 kg |
| EU: gewicht CE-plaatje met overkapping*** | 3530 kg |
| Minimaal bedrijfsgewicht met cabine* | 3620 kg |
Afmetingen - lange stick
| Graafdiepte | 3110 mm |
| Breedte van rupsband/rupsplaten | 300 mm |
| Maximale reikwijdte | 5510 mm |
| Totale rupsbreedte | 1780 mm |
| Maximale bladdiepte | 535 mm |
| Zwenkstraal over achterkant zonder contragewicht | 890 mm |
| Lengte stick | 1560 mm |
| Zwenklager - hoogte | 565 mm |
| Zwenken van giek - links | 25.2 ° |
| Totale transportlengte* | 4850 mm |
| Maximale reikwijdte - maaiveldhoogte | 5380 mm |
| Maximale vrije storthoogte | 3600 mm |
| Zwenkstraal over achterkant met contragewicht | 960 mm |
| Totale transporthoogte | 2480 mm |
| Reikwijdte van ingeschoven giek | 1860 mm |
| Maximale graafhoogte | 5020 mm |
| Verticale wand | 2390 mm |
| Giekhoogte - transportstand | 1750 mm |
| Maximale bladhoogte | 385 mm |
| Totale lengte van onderwagen | 2220 mm |
| Zwenken van giek - rechts | 870 mm |
| Bodemvrijheid | 310 mm |
Blad
| Hoogte | 350 mm |
| Breedte | 1780 mm |
Afmetingen - standaardstick
| Zwenken van giek - rechts | 870 mm |
| Zwenkstraal over achterkant met contragewicht | 960 mm |
| Lengte stick | 1260 mm |
| Maximale reikwijdte - maaiveldhoogte | 5130 mm |
| Zwenken van giek - links | 640 mm |
| Maximale reikwijdte | 5270 mm |
| Breedte van rupsband/rupsplaten | 300 mm |
| Maximale vrije storthoogte | 3490 mm |
| Zwenklager - hoogte | 565 mm |
| Giekhoogte - transportstand | 1520 mm |
| Totale transporthoogte | 2480 mm |
| Totale transportlengte* | 4800 mm |
| Reikwijdte van ingeschoven giek | 1760 mm |
| Zwenkstraal over achterkant – met extra contragewicht | 1005 mm |
| Maximale graafhoogte | 4920 mm |
| Verticale wand | 2250 mm |
| Graafdiepte | 2810 mm |
| Totale lengte van onderwagen | 2220 mm |
| Zwenkstraal over achterkant zonder contragewicht | 890 mm |
| Maximale bladdiepte | 535 mm |
| Maximale bladhoogte | 385 mm |
| Bodemvrijheid | 310 mm |
Gewichtstoename t.o.v. minimale configuratie
| Cabine | 140 kg |
| Contragewicht | 100 kg |
| Stalen rupsen | 130 kg |
| Lange stick | 20 kg |
| Verstelbaar dozerblad | 160 kg |
| Extra contragewicht | 250 kg |
Vulhoeveelheden
| Brandstoftank | 45 L |
| Hydrauliekolietank | 20 L |
| Koelsysteem | 7 L |
| Motorolie | 6 L |
| Hydraulisch systeem | 45 L |
Rijsysteem
| Bodemdruk - minimaal gewicht | 29.6 kPa |
| Maximale trekkracht - hoge snelheid | 16.9 kN |
| Maximale trekkracht - lage snelheid | 31 kN |
| Rijsnelheid - hoog | 4.5 km/h |
| Rijsnelheid - laag | 2.6 km/h |
| Bodemdruk - maximaal gewicht | 35.7 kPa |
Hydraulisch systeem
| Pompopbrengst bij 2400 tpm | 100 L/min |
| Extra circuit - primair - opbrengst | 70 L/min |
| Bedrijfsdruk - zwenken | 181 bar |
| Extra circuit - secundair - druk | 245 bar |
| Graafkracht - stick - lang | 16.9 kN |
| Extra circuit - secundair - opbrengst | 25 L/min |
| Graafkracht - laadbak | 33 kN |
| Bedrijfsdruk - rijden | 245 bar |
| Bedrijfsdruk - uitrusting | 245 bar |
| Extra circuit - primair - druk | 245 bar |
| Graafkracht - stick - standaard | 18.9 kN |
Geluid
| Geluidsdruk bij de machinist (ISO 6396:2008) | 78 dB(A) |
| Gemiddelde geluidsdruk buiten de cabine (ISO 6395:2008) | 94 dB(A) |
Zwenksysteem
| Zwenksnelheid van machine | 9 tpm |
| Zwenken van giek - rechts | 50 ° |
| Zwenken van giek - links | 75 ° |
Afmetingen (bij benadering) - standaardstick
| Zwenkstraal over achterkant – met extra contragewicht | 1005 mm |
Afmetingen (bij benadering) – lange stick
| Zwenkstraal over achterkant – met extra contragewicht | 1005 mm |
Standaarduitrusting
+
-
MOTOR
- - Cat C1.7 NA motor (Amerikaanse EPA Tier 4 Final/EUStage V)
- - Automatisch stationair draaien van motor
- - Automatische motoruitschakeling
- - Twee rijsnelheden, automatisch schakelend
- - Brandstof-waterafscheider
- - Op de vraag reagerend vermogen (niet in alle regio's leverbaar)
- - Plunjerpomp met variabel slagvolume
- - Hydrauliek met lastdetectie/opbrengstverdeling
HYDRAULIEK
- - Smart Tech elektronische pomp
- - Accumulator
- - Automatische zwenkrem
- - Extra hydrauliekleidingen
- - Extra opbrengst voor eenrichtings-/tweerichtingsdebiet
- - Continue extra debiet
- - Snelkoppelingen voor extra leiding
WERKOMGEVING MACHINIST
- - Opklapbare overkapping of kantelbare cabine
- - Top Guard ISO 10262:1998 Level I
- - ROPS - ISO 12117-2:2008
- - TOPS - ISO 12117:1997
- - Joystickbesturingsmodus
- - Cruisecontrol
- - Schemawisselaar (optioneel in enkele regio's)
- - Verstelbare polssteunen
- - Wasbare vloermat
- - Rijpedalen en bedieningshendels
- - Machinebeveiliging
- - Machinebeveiliging – standaardsleutel met toegangscode
- - Geveerde stoel met stoffen bekleding (alleen cabine)
- - Geveerde stoel met vinyl bekleding (alleen overkapping)
- - Hydrauliekvergrendeling – alle bedieningen
- - Oprolbare goed zichtbare veiligheidsgordel (75 mm/3 inch)
- - Kledinghaak
- - Bekerhouder
- - Opbergvak
- - Dakraam
- - Bevestigingsogen voor voorkant
- - Signalerings-/waarschuwingsclaxon
- - Binnenverlichting (alleen cabine)
- - Gieklicht, halogeen
- - Ruimte voor mobiele telefoon
- - LCD-kleurenmonitor van de volgende generatie (IP66)
- Brandstofniveau- en koelvloeistoftemperatuurmeters
- onderhouds- en machinebewaking
- Prestatie- en machineafstellingen
- Numerieke beveiligingscode
- meerdere talen
- Urenteller met wekschakelaar
- Jog-dial (alleen cabine)
Geavanceerde monitor van de volgende generatie (optioneel)
- Brandstofniveau- en koelvloeistoftemperatuurmeters
- Onderhouds- en machinebewaking
- Prestatie- en machineafstellingen
- Numerieke beveiligingscode
- meerdere talen
- Urenteller met wekschakelaar
ONDERWAGEN
- - Rubberen riem (300 mm/11,8 inch breed)
- - Dozerblad
- - Dozerblad met zweeffunctie
- - Verstelbaar dozerblad
- - Sjorogen aan rupsbandframe
GIEK, STICK EN HEFARMEN
- - Giek uit één stuk (2400 mm/94,5 in)
- - Standaardgraafarm (1260 mm/49,6 inch)
- - Geschikt voor shovel aan de voorzijde - Vastgepend
- - Duimvoorbereiding (niet in alle regio's leverbaar)
- - Gecertificeerd hefoog (optioneel in enkele regio's)
ELEKTRISCH
- - 12V-accu
- - Software (machine en monitor)
- - Onderhoudsvrije accu
- - Signalerings-/waarschuwingsclaxon
- - 12V-contactdoos
Optionele uitrusting
+
-
WERKOMGEVING MACHINIST
- - Cabine met airconditioning
- - Cabine met verwarming
- - Schemawisselaar (optioneel in enkele regio's)
- - Geen rijpedalen en handhendels
- - Machinebeveiliging – starten met drukknop met sleutelhouder/toegangscode
- - Niet-geveerde stoel met vinyl bekleding (alleen overkapping)
- - Ledverlichting voor
- - Ledverlichting voor en achter
- - Ledverlichting voor giek
- - Spiegels links en rechts
- - Radio – Bluetooth®, AUX, microfoon, USB (alleen opladen) (alleen cabine)
ONDERWAGEN
GIEK, STICK EN HEFARMEN
- - Lange graafarm (1560 mm/61.4 in)
- - Geschikt voor shovel aan de voorzijde - Manuele koppeling met dubbele vergrendeling
- - Uitrustingsstukken, waaronder koppelingen, duimen, laadbakken, grondboren en hamers
- - 2e extra hydrauliekleidingen
- - Noodkraan voor neerlaten van giek
- - Terugslagklep voor neerlaten van stick
- - Hydraulische snelkoppelingsleidingen (niet in alle regio's leverbaar)
- - Geschikt voor de frontschep – Hydraulische koppeling
ELEKTRISCH
- - Accuschakelaar
- - Product Link PL243 (regelgeving van toepassing)
- - Product Link PLE643 (regelgeving van toepassing)
- - Rijalarm (standaard in sommige regio's)
BESCHERMING
- - Afscherming, overkapping
- - Afscherming, gaas
OVERIG
- - Geschikt voor bio-olie
- - Ecologische aftap
- - Watermantelverwarmer
