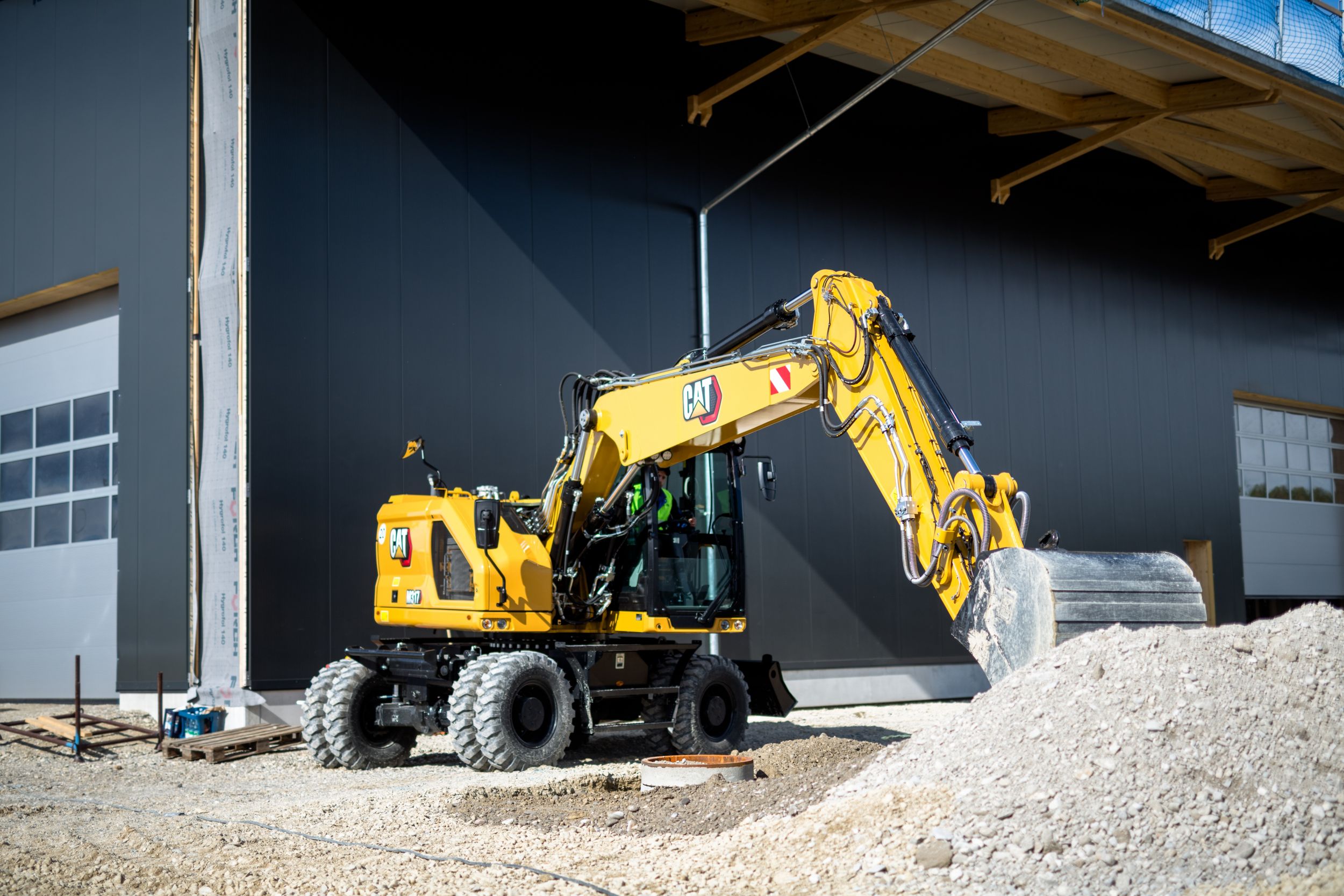

Graafmachine op banden M317

Bandenkranen
Prijs op aanvraag
M317_0
M317_0
M317_0
M317_0
HOGE PRESTATIES EN VEELZIJDIGHEID IN EEN COMPACTE MACHINE

De Cat® M317 graafmachine op banden biedt meer prestatiekenmerken en veelzijdigheid dan ooit tevoren. Dankzij het ontwerp met compacte radius kunt u werken op plaatsen met beperkte ruimte. Met meer graafkracht en een hoger zwenkkoppel biedt de M317 alles wat u nodig hebt om de klus snel en efficiënt te klaren. Lage onderhoudskosten, langere onderhoudsintervallen en een lager brandstofverbruik zorgen samen voor lage bedrijfskosten - waardoor u meer geld in uw zak houdt.

Beschrijving
Verhoog de efficiëntie en productiviteit met geïntegreerde Cat technologieën
NIEUWSTE FUNCTIES
  • Met Cat Payload kunt u nauwkeurige laaddoelen bereiken om uw bedrijfsefficiëntie te verbeteren. Pak een lading materiaal op, met een combinatie van laadbak en duim of knijpbak, en krijg een real time schatting van het gewicht zonder zelfs maar te hoeven zwenken.
  • Verbeter de zichtbaarheid om onderhoudswerkzaamheden eenvoudiger en veiliger te maken met optionele inspectieverlichting.
  • Met een nieuw optioneel extra relais kunt u CB-radio's, zwaailampen en andere uitrustingsstukken in- en uitschakelen zonder uw handen van de joysticks te nemen.
  • Software-updates op afstand uitvoeren en opsporen van storingen op afstand zijn nu standaard.
Niet alle opties zijn in alle regio's leverbaar. Raadpleeg uw plaatselijke Cat dealer voor de specifieke beschikbaarheid in uw regio. Versienummer: 07C
Hoge prestaties met een lager brandstofverbruik
NIEUWSTE FUNCTIES
Hoge prestaties met een lager brandstofverbruik
  • De Cat® C4.4 motor voorziet in uw prestatie- en productiebehoeften. De motor voldoet aan de EU Stage IV-emissienormen.
  • Gebruik tot 5% minder brandstof in vergelijking met de M317F.
  • Werk met vertrouwen in krappe ruimtes. U kunt graven, zwenken en storten binnen een werkruimte.
  • Gemakkelijker reizen tussen locaties met rijsnelheden tot 35 km/u (21.7 mph).
  • Van onverharde weg tot asfalt, de graafmachine helpt u de klus op tijd en efficiënt te klaren.
  • Het geavanceerde hydraulische systeem zorgt voor de optimale balans van vermogen en efficiëntie. Tegelijkertijd biedt het de controle die u nodig hebt om nauwkeurig te werken.
  • Met een tot 8 procent groter zwenkkoppel kunt u de klus sneller klaren en naar de volgende gaan. De speciale zwenkpomp biedt consistent vermogen voor betere mogelijkheden om te multitasken.
  • De extra hydraulische opties geven u de veelzijdigheid om diverse uitrustingsstukken van Cat te gebruiken.
  • Laat de temperatuur u niet weerhouden om te werken. De graafmachine heeft een standaard koelvermogen voor hoge omgevingstemperaturen tot 52 °C (125 °F) en koudestartvermogen tot –18 °C (0 °F).
Comfortabel werken
Hoge prestaties met een lager brandstofverbruik
Comfortabel werken

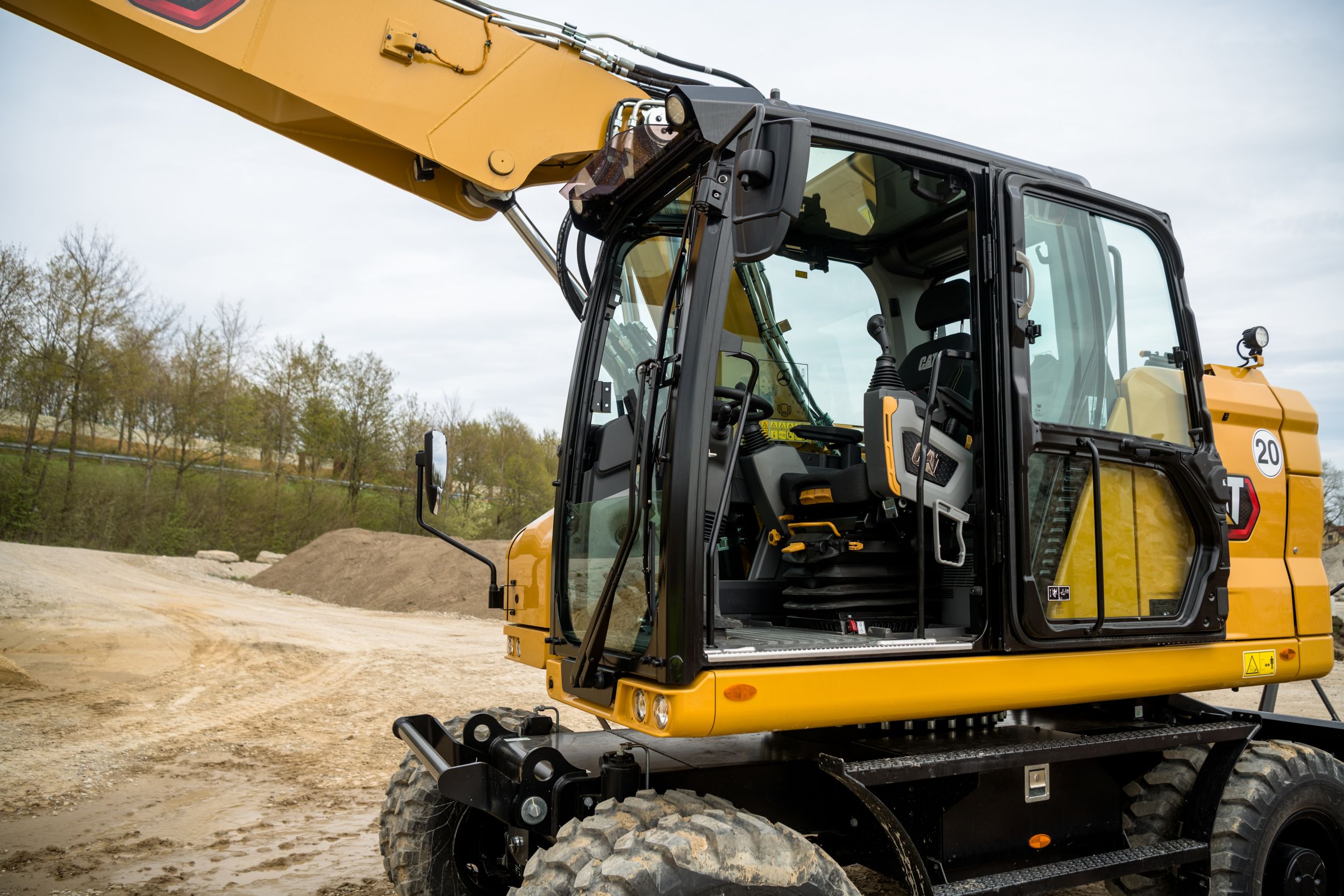

  • Keuze uit Deluxe- en Premium-cabineopties.
  • De Deluxe-stoel is voorzien van verwarming en verstelbare luchtvering. De Premium-stoel verwarmt, ventileert en verstelt automatisch.
  • Stap gemakkelijker in en uit de cabine met de opklapbare linkerconsole.
  • Geniet van een groter comfort in de cabine terwijl u werkt met minder cabinetrillingen vanwege geavanceerde viscosedempers.
  • Bedien de graafmachine comfortabel met de gemakkelijk te bereiken bedieningselementen vóór u.
  • Berg uw gereedschap op in de talrijke opbergruimten van de cabine, onder en achter de stoel, boven uw hoofd en in de consoles. Een bekerhouder, fleshouder en kledinghaak zijn eveneens aanwezig.
  • De met Bluetooth® geïntegreerde radio zorgt voor naadloze verbinding met de mobiele telefoon om te luisteren naar muziek en podcasts en om hands-free te bellen.
  • Stel eenvoudig de klimaatregeling in met het aanraakscherm of de draaiknop.
Lagere onderhoudskosten
Comfortabel werken
Lagere onderhoudskosten

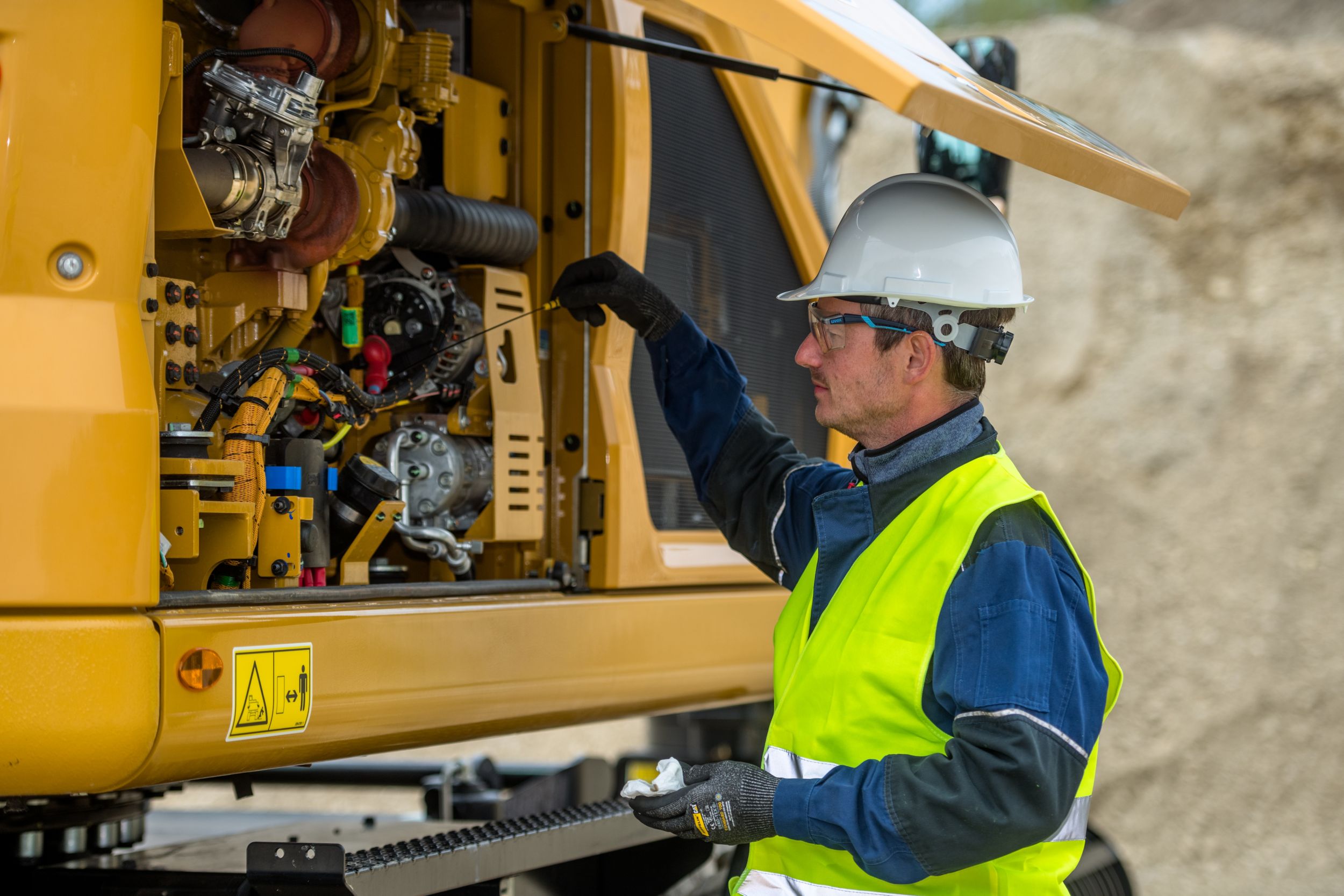

  • Controleer en onderhoud uw machine snel met dagelijkse onderhoudspunten op maaiveldhoogte.
  • Controleer het motoroliepeil snel en veilig vanaf maaiveldhoogte.
  • Bespaar tot 5 procent op onderhoudsonderdelen met de nieuwe filters die langer meegaan.
  • Volg de levensduur van het filter en onderhoudsintervallen van uw machine via de monitor in de cabine.
  • Twee brandstoffiltratieniveaus beschermen de motor tegen vervuilde brandstof.
  • Het nieuwe hydrauliekoliefilter zorgt voor een betere filtratie en heeft antiaftapkranen die de olie schoonhouden wanneer het filter wordt vervangen. Daarnaast heeft het een langere levensduur met een vervangingsinterval van 3000 uur. Dit is 50% lager dan bij eerdere filterontwerpen.
  • De S-O-SSM-poorten (Scheduled Oil Sampling) bevinden zich op maaiveldhoogte, wat het onderhoud vereenvoudigt en een snel en eenvoudig afnemen van vloeistofmonsters voor analyse mogelijk maakt.
Eenvoudig te bedienen
Lagere onderhoudskosten
Eenvoudig te bedienen
  • Start de motor met een druk op de knop, een Bluetooth-sleutelhouder of de unieke machinist-ID-functie.
  • Programmeer uw vermogensmodus en de voorkeuren van de joystick met behulp van uw machinist-ID. De graafmachine weet alles wat u hebt ingesteld, telkens wanneer u gaat werken.
  • Navigeer snel op de standaardmonitor van 254 mm (10 inch) met aanraakscherm en hoge resolutie of met behulp van de draaiknopregeling.
  • De as vergrendelt bij nul snelheid en ontgrendelt wanneer het rijpedaal wordt ingetrapt. De as kan ook handmatig worden vergrendeld met een knop op de rechterconsole.
  • Automatische rem- en asvergrendeling activeert automatisch de bedrijfsrem en blokkeert het pendelen van de as. Dit wordt geactiveerd wanneer het rijpedaal in neutraal staat en de snelheid van de machine bijna nul is.
veiligheid
Eenvoudig te bedienen
veiligheid
  • Toegang tot dagelijkse onderhoudspunten op maaiveldhoogte.
  • Zorg ervoor dat uw graafmachine altijd via de machinist-ID beveiligd is. Gebruik uw pincode op de monitor om de startknopfunctie in te schakelen.
  • De standaard ROPS-cabine voldoet aan de eisen van ISO 12117-2:2008.
  • Vergrote ramen en een verbeterde indeling van de machine verbeteren het zicht vanaf de zitplaats in de cabine in vergelijking met de M317F. Achteruitkijk- en zijzichtcamera's zijn standaard.
  • Het onderhoudsplatform biedt eenvoudig, veilig en snel toegang tot het bovenste onderhoudsplatform. De treden van het onderhoudsplatform hebben een gestanste antislipplaat om uitglijden te voorkomen.
  • De standaardhendel voor hydrauliekvergrendeling blokkeert alle hydraulische en rijfuncties in de neergelaten stand.
  • De zwenkblokkering voorkomt dat de graafarm beweegt terwijl u rijdt.
  • Een stopschakelaar op maaiveldhoogte sluit alle brandstoftoevoer naar de motor af wanneer hij wordt geactiveerd en schakelt de machine uit.
Verhoog de efficiëntie en productiviteit met geïntegreerde Cat technologieën
veiligheid
Verhoog de efficiëntie en productiviteit met geïntegreerde Cat technologieën
  • Verhoog de productiviteit ten opzichte van traditioneel nivelleren met het optionele Cat Grade met 2D systeem.
  • Optioneel Cat Payload-weegsysteem aan boord: Voorkom overbelading en laad efficiënter door ladingen tijdens het werk te wegen en uw laadvermogen in realtime te schatten zonder te zwenken.
  • Combineer Payload met VisionLink® en beheer uw productiedoelen op afstand of neem uw payload-gegevens met u mee. Met de USB-poort van de monitor kunt u uw resultaten downloaden, van één dienst tot een periode van maximaal 30 dagen, zodat u uw voortgang zonder internetverbinding of VisionLink-abonnement kunt beheren.
  • Upgrade naar optionele Cat Grade met geavanceerde 2D: maak en bewerk eenvoudig nivelleerontwerpen op een tweede monitor van 254 mm (10") met aanraakscherm en hoge resolutie.
  • Upgrade naar optionele Cat Grade met 3D: maak en bewerk eenvoudig ontwerpen en bekijk het volledige bewegingsbereik van de hefarm op een tweede monitor met aanraakscherm en hoge resolutie.
  • De optionele 2D e-limiet wordt af fabriek geïntegreerd en voorkomt dat enig deel van de graafmachine buiten de door de machinist ingestelde punten beweegt.
  • Alle Cat Grade-systemen zijn compatibel met radio's en basisstations van Trimble, Topcon en Leica. Hebt u al geïnvesteerd in een grade-infrastructuur? U kunt nivelleersystemen van Trimble, Topcon en Leica op de machine installeren.
NIEUWSTE FUNCTIES
Technische specificaties
Beschrijving
+ -
Motor
Motortype C4.4
Afmetingen
Giek VA 5,2 m (17'1")
Stick 2,5 m (8'2")
Laadbak GD 0,80 m³ (1.05 yd³ )
Werkbereiken en krachten
Giektype VA 5,2 m (17'1")
Stick 2,5 m (8'2")
Laadbak GD 0,80 m³ (1.05 yd³ )
Technische informatie
+ -
Motor
Motorvermogen - ISO 14396 112 kW
Nettovermogen – ISO 9249 108 kW
Boring 105 mm
Cilinderinhoud 4.4 L
Slag 5 in
Hydraulisch systeem
Hoofdsysteem - maximale opbrengst - uitrustingsstuk 254 L/min
Maximale druk - werktuigcircuit - groot hefvermogen 37000 kPa
Maximale druk - uitrustingsstukcircuit - rijcircuit 35000 kPa
Maximale druk - werktuigcircuit - normaal 35000 kPa
Zwenkmechanisme
Maximaal zwenkkoppel 44 kNm
Zwenksnelheid 9.4 tpm
Machinegewicht
Bedrijfsgewicht - maximaal 20100 kg
Bedrijfsgewicht - minimaal 17350 kg
Vulhoeveelheden
Brandstoftank 290 L
Dieseluitlaatvloeistof (DEF) 20 L
Koelsysteem 9.2 gal (US)
Hydrauliekolietank 120 L
Hydraulisch systeem – inclusief tank 280 L
Transmissie
Maximale rijsnelheid 35 km/h
Vooruit/achteruit - 1e versnelling 10 km/h
Vooruit/achteruit - 2e versnelling 35 km/h
Kruipversnelling - 1e versnelling 5.5 km/h
Kruipversnelling - 2e versnelling 15 km/h
Trekkracht 104 kN
Afmetingen
Transporthoogte - bovenkant van cabine 3320 mm
Steunpunt 3530 mm
Transportlengte 6260 mm
Zwenkstraal over achterkant 1850 mm
Speling van contragewicht 1300 mm
Bodemvrijheid 325 mm
Lengte van onderwagen 5050 mm
Wielbasis 2700 mm
Werkbereiken en krachten
Storthoogte 7770 mm
Graafhoogte 5770 mm
Reikwijdte op maaiveldhoogte 9220 mm
Graafdiepte, verticale wand 4470 mm
Graafarmkrachten (ISO) 70 kN
Laadbakkrachten (ISO) 119 kN
werkbereiken en krachten
Snijhoogte 10720 mm
Standaarduitrusting
+ -
OPMERKING
CABINE
  • - ROPS, geluidsisolatie
  • - LCD-monitor met aanraakscherm, 254 mm (10"), hoge resolutie
CAT TECHNOLOGIE
  • - Cat Product Link
  • - Flash en problemen oplossen op afstand
MOTOR
  • - CAT C4.4-dieselmotor
  • - Selectie van vermogensmodus
  • - Laag onbelast draaien met één druk op de toets met automatische motortoerentalregeling
  • - Automatische motoruitschakeling bij stationair draaien
  • - Koelvermogen voor hoge omgevingstemperaturen tot 52 °C (125 °F)
  • - Koudestartvermogen tot -18 °C (0 °F)
  • - Afgedichte luchtfilter met twee elementen en geïntegreerd voorfilter
  • - Elektrische brandstofopvoerpomp
  • - Elektrische koelventilatoren op aanvraag
  • - Geschikt voor biodiesel tot en met B20
HYDRAULISCH SYSTEEM
  • - Automatische zwenkrem
  • - Automatische voorverwarming van hydrauliekolie
  • - Elektronische hoofdregelklep
  • - Antidriftkleppen voor giek, graafarm en laadbak
  • - Modus voor groot hefvermogen
  • - Snelkoppelingscircuit voor speciale CW-koppeling
  • - Afzonderlijke zwenkpomp
  • - Instelbare hydraulische slagkracht
  • - Elektronisch aanpasbaar schema
  • - Extra hogedrukcircuit
GIEK EN STICKS
ONDERWAGEN EN CONSTRUCTIES
  • - Kruipversnelling
  • - Elektronische vergrendeling voor zwenken en rijden
  • - Assen voor zwaar gebruik, geavanceerd schijfremsysteem en rijmotor, instelbare remkracht
  • - Pendelende vooras, vergrendelbaar, met extern smeerpunt
  • - Automatische vergrendeling van rem/as
  • - 4300 kg (9460 lb) contragewicht
  • - Aandrijving op alle wielen
ELEKTRISCH SYSTEEM
  • - Ledverlichting op chassis (links en rechts) en contragewicht
  • - LED-werklampen met programmeerbare vertragingstijd
  • - Weg- en indicatielampen, vóór en achter
  • - Onderhoudsvrije accu's
  • - Gecentraliseerde hoofdschakelaar van elektrisch systeem
SERVICE EN ONDERHOUD
VEILIGHEID EN BEVEILIGING
  • - Camera voor zicht naar achteren en naar rechts
  • - Groothoekspiegels
  • - Motorstopschakelaar op maaiveldhoogte
  • - Antislipplaat en bouten met verzonken kop op onderhoudsplatform
Optionele uitrusting
+ -
OPMERKING
CABINE
  • - Deluxe-cabine
  • - Premium-cabine
  • - Extra relais
CAT TECHNOLOGIE
  • - Cat Grade met 2D
  • - Cat Grade met geavanceerde 2D
  • - Cat Grade met 3D
  • - Payload
  • - 2D e-limiet
HYDRAULISCH SYSTEEM
  • - Joystick met enkele schuif
  • - Joystick met 2 schuiven
  • - Secundair hulpcircuit voor hoge druk (een/tweewegs hogedrukstroom)
  • - Hulpcircuit voor middelhoge druk (een/tweewegs middelhogedrukstroom)
  • - SmartBoomTM
  • - Rijregeling
  • - Ondersteuning voor Cat zwenkinrichting
  • - Joystickbesturing
GIEK EN STICKS
  • - Graafarm 2,2 m (7'3")
  • - Graafarm van 2,5 m (8' 2")
ONDERWAGEN EN CONSTRUCTIES
  • - 10.00-20 16 PR, dubbele banden
  • - 11.00-20 16 PR, dubbele banden
  • - 315/70R 22.5, zonder speling dubbele banden
  • - 445/70R 19.5, enkele banden
ELEKTRISCH SYSTEEM
SERVICE EN ONDERHOUD
VEILIGHEID EN BEVEILIGING
  • - 360°-zicht
  • - Cat Asset Tracker
  • - Inspectieverlichting
  • - Signalerings-/waarschuwingsclaxon
