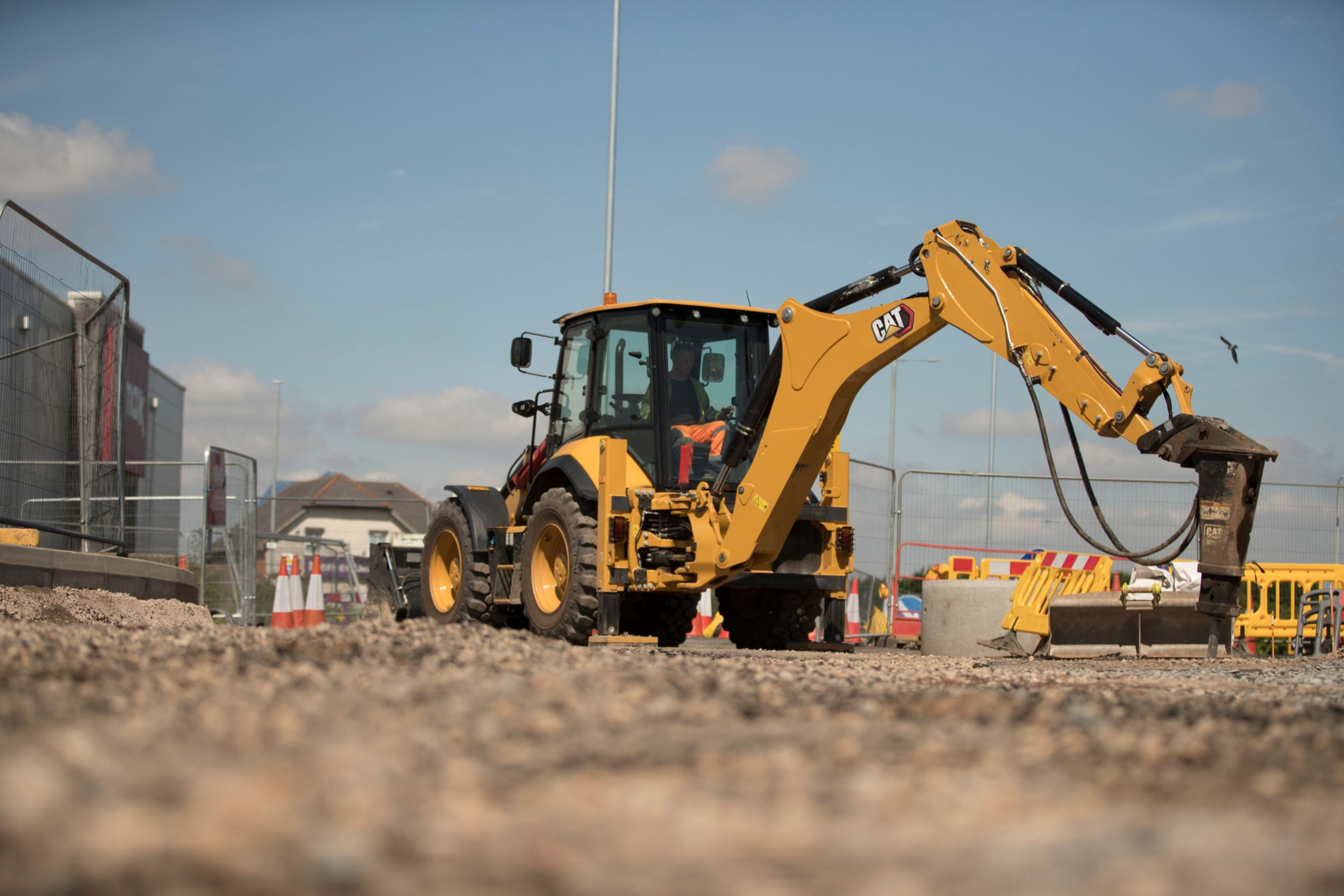

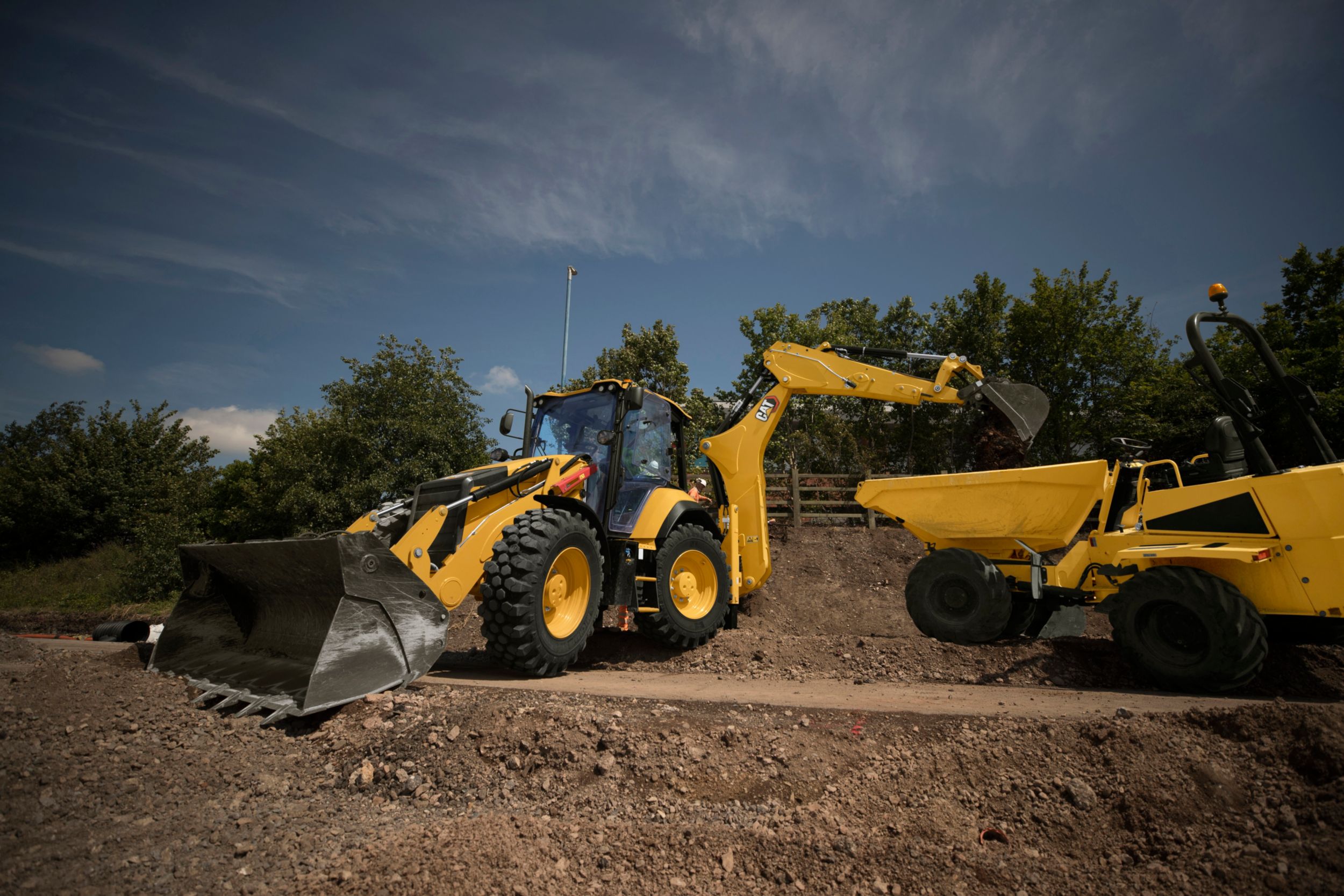

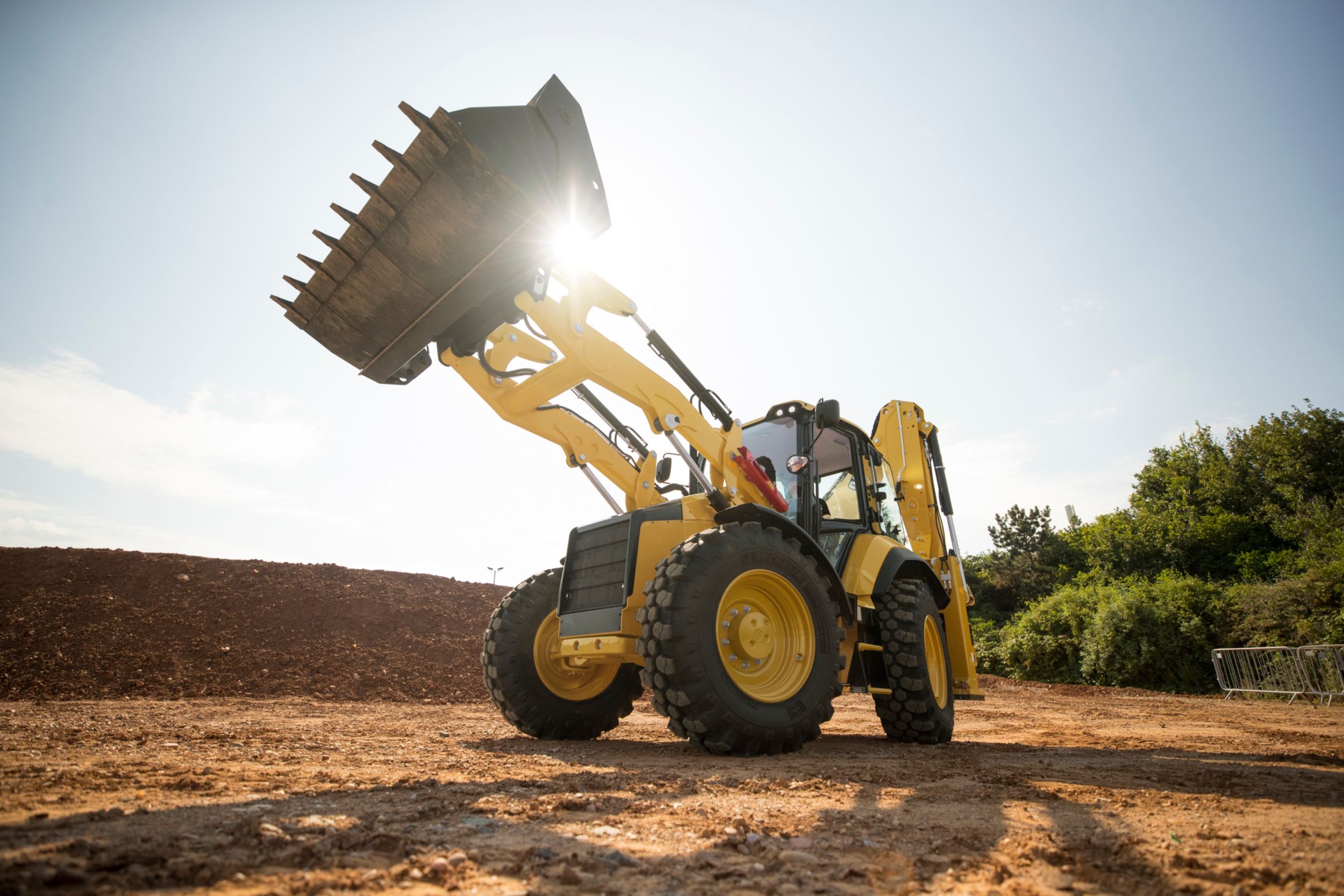

Koparko-ładowarki, Koparko-ładowarka 434
Koparko-ładowarki
Nowe maszyny, oryginalne DNA — pierwsza koparko-ładowarka Cat® weszła na rynek w 1985 r. Projekt maszyny był wspólnym dziełem zespołu projektantów z Illinois w USA i zespołu produkcyjnego z brytyjskiego Desford. Maszyna jest stale dopracowywana przez ekspertów, aby zaspokajała dzisiejsze potrzeby operatorów. Każdy model odznacza się niezawodnością, mocą i komfortem stanowiska pracy operatora, dzięki czemu znakomicie radzi sobie z najtrudniejszymi projektami. Najnowsze koparko-ładowarki są efektem 35 lat pasji, wiedzy i doświadczenia.
Opis
Opis
+
-
Silnik
| Zasilanie | 74,4 kW |
Silnik — StageV (UE) (standardowy)
| Uwaga (2) | Do wysokości 3048m n.p.m. nie trzeba obniżać wartości znamionowych silnika. Układ automatycznej redukcji mocy silnika chroni układ hydrauliczny i napędowy. |
| Uwaga (1) | Podana moc użyteczna jest mocą zmierzoną na kole zamachowym silnika wyposażonego wwentylator, układ oczyszczania powietrza, tłumik ialternator. |
| Przyrost momentu obrotowego (użytecznego) | 48% przy 1500obr./min |
| Normy emisji spalin | Maszyna spełnia wymogi normy emisji spalin StageV obowiązującej wUnii Europejskiej. |
| Moc znamionowa użyteczna przy 2200obr./min — ISO 9249 | 68kW / 92KM |
| Wartości znamionowe przy 2200obr./min — moc maksymalna — SAE J1995 | 76kW / 103KM |
| Wartości znamionowe przy 2200obr./min — moc maksymalna — ISO 14396 | 74kW / 101KM |
| Moc znamionowa użyteczna przy 2200obr./min — SAE J1349 | 68kW / 92KM |
| Silnik | Silnik C3.6 o mocy 74,4 kW ze sterowaniem elektronicznym, turbosprężarką i chłodnicą międzystopniową |
| Wartości znamionowe przy 2200 obr./min — moc silnika ISO 14396:2002 | 74kW / 101KM |
| Moc znamionowa użyteczna przy 2200 obr./min — SAE J1349:2011 | 68kW / 92KM |
| Uwaga (3) | Deklarowana moc jest mierzona zgodnie z podaną normą w wersji obowiązującej w momencie wyprodukowania. |
| Wartości znamionowe przy 2200 obr./min — moc maksymalna SAE J1995:2014 | 76kW / 103KM |
| Moc znamionowa użyteczna przy 2200 obr./min — ISO 9249:2007 | 68kW / 92KM |
Masy
| Uwaga | Konfiguracja maszyny — silnik HRC omocy 74,5kW; standardowe ramię koparki; standardowa kabina zukładem klimatyzacji; standardowo przełączana przekładnia napędu na wszystkie koła; wielozadaniowa łyżka ładowarki 1,15m3; 600-milimetrowa standardowa łyżka koparki; opony 440/80R24; bez przeciwwagi; operator omasie 80 kg; pełny zbiornik paliwa. |
| Kabina — konstrukcja ROPS/FOPS | Standard (Standardowy) |
Głębokość kopania ramienia koparkowego
| Głębokość kopania | 4827 mm / 5748 mm (ramię wysuwane) |
Stanowisko operatora
| Elementy sterowania | Ładowarka mechaniczna, koparka mechaniczna (sterowanie pilotowe koparką jako opcja) |
Przekładnia
| Uwaga | Prędkości jazdy koparko-ładowarki wyposażonej wopony 440/80-28 na kołach tylnych przy maksymalnej prędkości obrotowej silnika. |
Układ hydrauliczny
| Typ | Zzamkniętym przepływem wpołożeniu neutralnym |
| Typ pompy | Zmienny wydatek, osiowo-tłokowa |
Układ kierowniczy
| Typ | Koła przednie |
| Wspomaganie | Hydrostatyczny |
Dane techniczne
+
-
Silnik
| Moc użyteczna | 68 kW |
Silnik — StageV (UE) (standardowy)
| Użyteczny moment obrotowy — SAE J1349 | 436 N·m |
| Pojemność skokowa | 3.6 I |
| Średnica cylindra | 98 mm |
| Skok tłoka | 120 mm |
Masy
| Masa eksploatacyjna — znamionowa | 9170 kg |
| Masa eksploatacyjna — maksymalnie | 11500 kg |
| Układ kontroli komfortu jazdy | 15 kg |
| Minimalna zalecana masa przeciwwagi — ramię wysuwane: łyżka ładowarki — ogólnego przeznaczenia | 0 kg |
| Minimalna zalecana masa przeciwwagi — ramię standardowe: łyżka ładowarki — ogólnego przeznaczenia | 0 kg |
| Klimatyzacja | 32 kg |
| Ramię wysuwane — bez przedniej przeciwwagi | 203 kg |
| Przeciwwagi — podstawa | 115 kg |
| Przeciwwagi — maksymalnie | 115 kg |
| Minimalna zalecana masa przeciwwagi — ramię wysuwane: Łyżka ładowarki — wielozadaniowa | 0 kg |
| Masa eksploatacyjna | 9170 kg |
| Łyżka wielozadaniowa (1,15 m3 / 1,50 yd³) — bez składanych wideł paletowych | 776 kg |
| Masa eksploatacyjna — maksymalna — konstrukcja ROPS | 11500 kg |
| Skrzynia biegów zfunkcją automatycznej zmiany przełożeń (Auto-Shift) | 109 kg |
| Masa eksploatacyjna — konstrukcja ROPS — maksymalna | 11500 kg |
| Minimalna zalecana masa przeciwwagi — ramię standardowe: Łyżka ładowarki — wielozadaniowa | 0 kg |
| Łyżka wielozadaniowa (1,15 m3 / 1,50 yd³) — ze składanymi widłami paletowymi | 975 kg |
| Maksymalna dopuszczalna masa całkowita | 11500 kg |
Skrzynia biegów — Power Shuttle (standardowa)
| Do przodu — 3.bieg | 21 km/h |
| Do przodu — 1.bieg | 6 km/h |
| Do tyłu — 4.bieg | 36 km/h |
| Do tyłu — 3.bieg | 21 km/h |
| Do tyłu — 2.bieg | 9 km/h |
| Do tyłu — 1.bieg | 6 km/h |
| Do przodu — 4.bieg | 36 km/h |
| Do przodu — 2.bieg | 9 km/h |
Wydajność ładowarki
| Siła odspajania | 60.7 kN |
Parametry znamionowe osi
| Oś przednia (2WD) — układ dynamiczny | 9186 kg |
| Oś przednia (AWD) — układ dynamiczny | 9186 kg |
| Oś przednia (AWD) — układ statyczny | 22964 kg |
| Oś przednia (2WD) — układ statyczny | 22964 kg |
| Oś tylna — układ dynamiczny | 9186 kg |
| Oś tylna — układ statyczny | 22964 kg |
| Oś przednia — układ dynamiczny | 9186 kg |
| Oś przednia — układ statyczny | 22964 kg |
Skrzynia biegów — ze standardową zmianą przełożeń (wyposażenie standardowe)
| Do przodu — 4.bieg | 40 km/h |
| Do przodu — 2.bieg | 9 km/h |
| Do tyłu — 1.bieg | 6 km/h |
| Do tyłu — 3.bieg | 21 km/h |
| Do tyłu — 2.bieg | 9 km/h |
| Do przodu — 3.bieg | 21 km/h |
| Do tyłu — 4.bieg | 40 km/h |
| Do przodu — 1.bieg | 6 km/h |
Skrzynia biegów — Power Shift (opcjonalna)
| Do przodu — 2.bieg | 10 km/h |
| Do tyłu — 3.bieg | 27 km/h |
| Do przodu — 4.bieg | 40 km/h |
| Do tyłu — 2.bieg | 12 km/h |
| Do tyłu — 1.bieg | 6 km/h |
| Do przodu — 3.bieg | 20 km/h |
| Do przodu — 1.bieg | 6 km/h |
Układ kierowniczy
| Promień skrętu (opony 28-calowe) — 2WD/AWD (koło wewnętrzne niehamowane) — zewnętrzny ślad najszerszej łyżki ładowarki | 12.6 m |
| Promień skrętu (opony 28-calowe) — 2WD/AWD (koło wewnętrzne niehamowane) — zewnętrzny ślad kół przednich | 9.8 m |
| Siłownik AWD, pojedynczy (1), dwustronnego działania — średnica tłoczyska | 42 mm |
| Siłownik AWD, pojedynczy (1), dwustronnego działania — skok | 117 mm |
| Siłownik AWD, pojedynczy (1), dwustronnego działania — średnica | 85 mm |
| Promień skrętu (opony 28-calowe) — AWD (koło wewnętrzne niehamowane) — zewnętrzny ślad kół przednich | 9.8 m |
| Promień skrętu (opony 28-calowe) — AWD (koło wewnętrzne niehamowane) — zewnętrzny ślad najszerszej łyżki ładowarki | 12.6 m |
Objętości płynów eksploatacyjnych
| Oś przednia (AWD) — przekładnie planetarne | 1.7 I |
| Skrzynia biegów — Power Shuttle — 2WD | 18 I |
| Oś przednia (AWD) | 14 I |
| Skrzynia biegów — Power Shuttle — AWD | 18 I |
| Skrzynia biegów (Power Shift) — AWD | 19 I |
| Oś tylna — przekładnie planetarne | 1.7 I |
| Układ chłodzenia — klimatyzacja | 17.5 I |
| Olej silnikowy zfiltrem | 9 I |
| Płyn DEF | 19 I |
| Zbiornik oleju hydraulicznego | 42 I |
| Tylna oś | 16 I |
| Zbiornik paliwa | 160 I |
| Układ hydrauliczny | 95 I |
| Oś przednia — przekładnie planetarne | 1.7 I |
| Oś przednia | 14 I |
| Skrzynia biegów (standardowa zmiana przełożeń) | 18 I |
| Skrzynia biegów (Powershift/Autoshift) | 19 I |
Skrzynia biegów — zfunkcją automatycznej zmiany przełożeń (Auto-Shift) (opcjonalna)
| Do przodu — 3.bieg | 12 km/h |
| Do przodu — 1.bieg | 6 km/h |
| Do przodu — 2.bieg | 10 km/h |
| Do przodu — 6.bieg | 40 km/h |
| Do tyłu — 1.bieg | 6 km/h |
| Do przodu — 5.bieg | 27 km/h |
| Do przodu — 4.bieg | 20 km/h |
| Do tyłu — 3.bieg | 27 km/h |
| Do tyłu — 2.bieg | 12 km/h |
Skrzynia biegów — zfunkcją automatycznej zmiany przełożeń (Auto-Shift), zprzekładnią hydrokinetyczną ze sprzęgłem blokującym (opcjonalna)
| Do przodu — 6.bieg | 40 km/h |
| Do przodu — 4.bieg | 20 km/h |
| Do tyłu — 3.bieg | 27 km/h |
| Do tyłu — 1.bieg | 6 km/h |
| Do przodu — 3.bieg | 12 km/h |
| Do przodu — 5.bieg | 27 km/h |
| Do przodu — 1.bieg | 6 km/h |
| Do przodu — 2.bieg | 10 km/h |
| Do tyłu — 2.bieg | 12 km/h |
Układ hydrauliczny
| Ciśnienie wukładzie — ładowarka | 250 bar |
| Ciśnienie w układzie — koparka | 250 bar |
| Wydatek pompy przy 2200obr./min | 160 l/min |
Wyposażenie standardowe
+
-
KABINA Z KONSTRUKCJĄ ROPS I FOPS
OPONY / UKŁAD KIEROWNICZY / HAMULCE
- - Napęd na wszystkie koła (AWD)
- - Układ kierowania wszystkimi kołami
- - Blokada mechanizmu różnicowego 100%
- - Hamulce ze wspomaganiem hydraulicznym
- - Opony 24-calowe
SILNIK / SKRZYNIA BIEGÓW
- - Silnik, C3.6 74,4 kW
- - Akumulator: 750CCA, standardowy
- - Zestaw chłodnicy mocowany na zawiasach
- - Tryb Standard
- - Odłącznik skrzyni biegów
- - Skrzynia biegów, czterobiegowa standardowo przełączana
ELEMENTY STERUJĄCE
- - Elementy sterowania: dźwignie mechaniczne
- - Hydrostatyczne wspomaganie układu kierowniczego
UKŁAD ELEKTRYCZNY
- - Ekran monitora, zprzyciskami programowymi
- - Product Link, komunikacja GSM
- - Alarm cofania
- - Alarm podpór stabilizacyjnych
HYDRAULIKA
- - Pompa tłokowa o zmiennym wydatku
- - Blokada przesuwu bocznego
- - Chłodnica oleju hydraulicznego
- - Funkcja powrotu osprzętu ładowarki do zadanego położenia, ruch swobodny
- - Funkcja powrotu osprzętu ładowarki do zadanego położenia, powrót do pozycji kopania
WYSIĘGNIKI, RAMIONA I UKŁADY ZAWIESZENIA
- - Ramię standardowe 4,3m
- - Blokada transportowa mechanizmu obrotu
- - Blokada transportowa wysięgnika
INNE WYPOSAŻENIE
- - Zewnętrzna skrzynka narzędziowa
- - Mocowania transportowe
Wyposażenie opcjonalne
+
-
KABINA Z KONSTRUKCJĄ ROPS I FOPS
OPONY / UKŁAD KIEROWNICZY / HAMULCE
SILNIK / SKRZYNIA BIEGÓW
- - Akumulator: 750CCA, wysokowydajny
- - Automatyczne włączanie biegu jałowego
- - Tryb Eco
- - Tryb Standard +
- - Podgrzewacz bloku cylindrów
- - Skrzynia biegów: czterobiegowa Power Shift
- - Skrzynia biegów, sześciobiegowa, Autoshift
- - Skrzynia biegów: sześciobiegowa AutoShift z przekładnią hydrokinetyczną ze sprzęgłem blokującym
ELEMENTY STERUJĄCE
- - Elementy sterowania, joysticki sterujące do ramienia koparkowego
- - Przełącznik wyboru schematu sterowania (ISO/SAE)
UKŁAD ELEKTRYCZNY
- - Ekran monitora, dotykowy
- - Product Link, dwa tryby (łączność satelitarna lub komórkowa)
- - Obrotowe światło ostrzegawcze
- - Światło ostrzegawcze, stroboskopowe
HYDRAULIKA
- - Szybkozłącza hydrauliczne
- - Przewody hydrauliczne, jednokierunkowe
- - Przewody hydrauliczne, dwukierunkowe
- - Sterowany przesuw boczny
- - Układ kontroli komfortu jazdy
- - Przepływ ciągły
- - Programowany przepływ wdodatkowym układzie hydraulicznym
WYSIĘGNIKI, RAMIONA I UKŁADY ZAWIESZENIA
- - Ramię teleskopowe 4,3m
- - Szybkozłącze koparki, mechaniczne
- - Szybkozłącze koparki, hydrauliczne
- - Szybkozłącze ładowarki, hydrauliczne
INNE WYPOSAŻENIE
- - Przeciwwaga, 115kg
- - Przeciwwaga, 240kg
- - Przeciwwaga, 460kg
- - Przednie zderzaki
- - Nakładki podpór stabilizacyjnych
