Płyty wibracyjne, Płyta wibracyjna CVP16

Płyty wibracyjne
Zdjęcie studyjne
Widok z przodu
Widok z góry
Widok z lewej strony
Widok z tyłu
Widok od dołu
Widok z prawej strony
Płyta CVP16 podczas pracy w rowie
Zdjęcie studyjne
Widok z przodu
Widok z góry
Widok z lewej strony
Widok z tyłu
Widok od dołu
Widok z prawej strony
Płyta CVP16 podczas pracy w rowie

Płyty wibracyjne Cat® są przeznaczone do ubijania gleby, piasku lub żwiru przed wylewaniem betonu lub układaniem nawierzchni asfaltowych. Są one również idealne do naprawy nawierzchni asfaltowych. Dzięki swoim możliwościom oraz niższej cenie i kosztom eksploatacji są popularne wśród firm zajmujących się układaniem chodników, podwykonawców oraz firm zajmujących się utrzymaniem obszarów mieszkalnych, komercyjnych i przemysłowych.

Opis
Opcjonalna płyta obrotowa

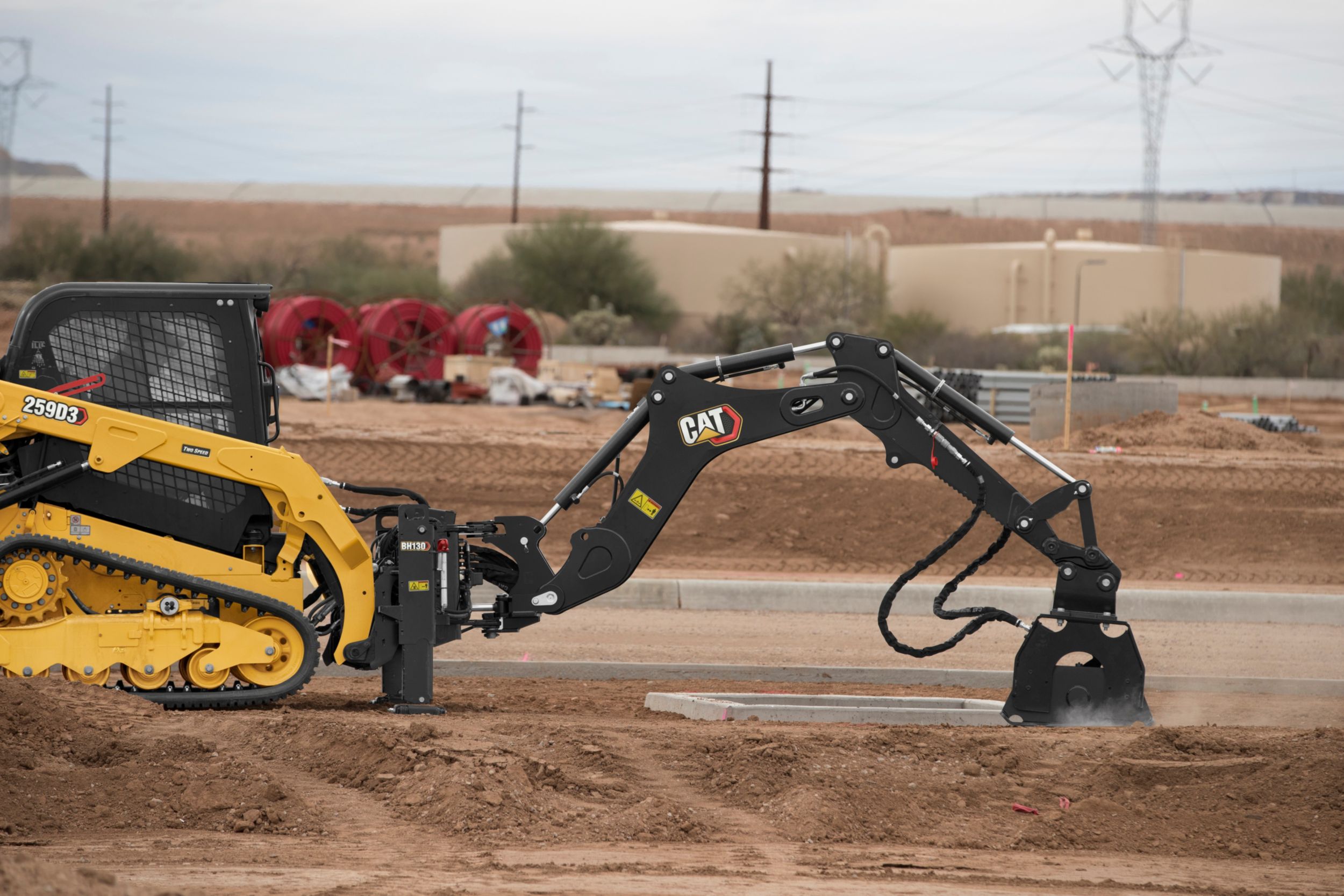

Zastosowanie
Do ubijania gleby, piasku lub żwiru przed wylewaniem betonu lub układaniem nawierzchni asfaltowych. Idealne również do naprawy nawierzchni asfaltowych.
Duża siła ubijania
Zastosowanie
Duża siła ubijania
Urządzenia te wytwarzają impulsy o dużej sile z częstotliwością 2200 uderzeń na minutę, co powoduje zagęszczenie gleby i pozwala uzyskać twarde, stabilne podłoże.

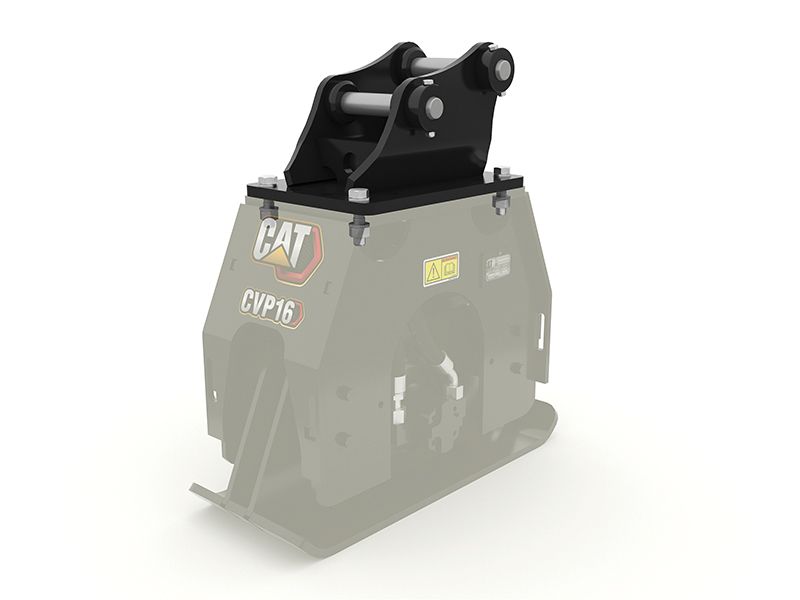

Wspólne rozwiązania montażowe
Duża siła ubijania
Wspólne rozwiązania montażowe
Do montażu płyt wibracyjnych Cat są używane te same rozwiązania, co w przypadku młotów Cat model B i H. Wsporniki montażowe są dostępne do złącz sworzniowych, z uchwytem sworzniowym, z blokadą sworzniową, CW oraz S.

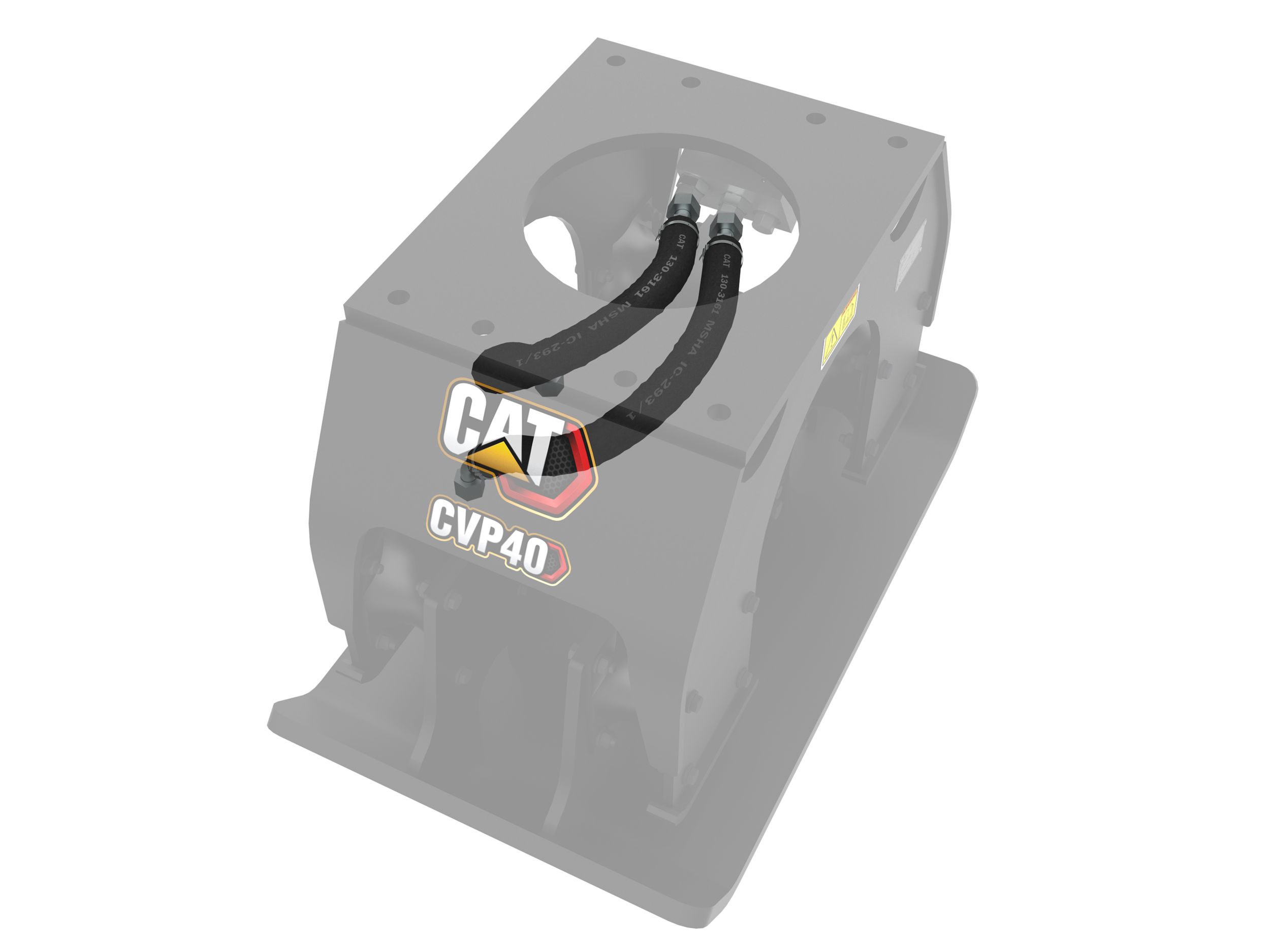

Ochrona układu hydraulicznego
Wspólne rozwiązania montażowe
Ochrona układu hydraulicznego
Przewody hydrauliczne są zabezpieczone wewnątrz ramy maszyny. Przewody połączeniowe są wyprowadzone z tyłu płyty. Przewody poprowadzono w taki sposób, aby nie utrudniały pracy – nawet w wąskich rowach.
Łatwa konserwacja
Ochrona układu hydraulicznego
Łatwa konserwacja
Umieszczony z tyłu w linii środkowej korek ułatwia wymianę oleju. Olej można wymieniać, gdy urządzenie do zagęszczania jest zamontowane.
Gumowe izolatory
Łatwa konserwacja
Gumowe izolatory
Stalowa rama o dużej wytrzymałości i solidne tuleje gumowych izolatorów zapewniają przenoszenie maksymalnej mocy na podłoże przy minimalnym obciążeniu maszyny.

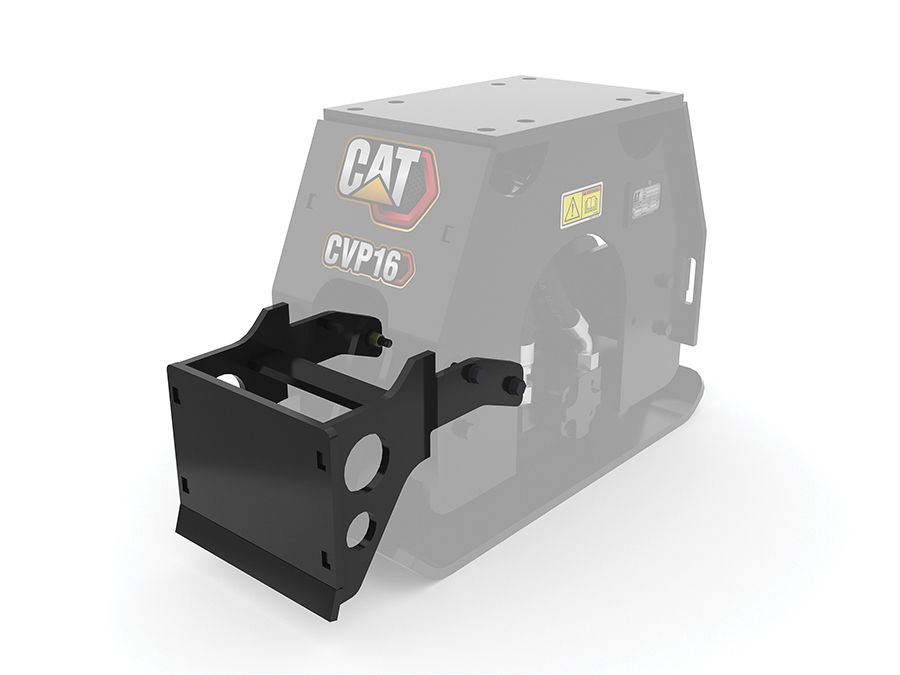

Opcjonalny lemiesz do zasypywania.
Gumowe izolatory
Opcjonalny lemiesz do zasypywania.
Z przodu i z tyłu urządzenia można zamontować opcjonalny przykręcany lemiesz do zasypywania.

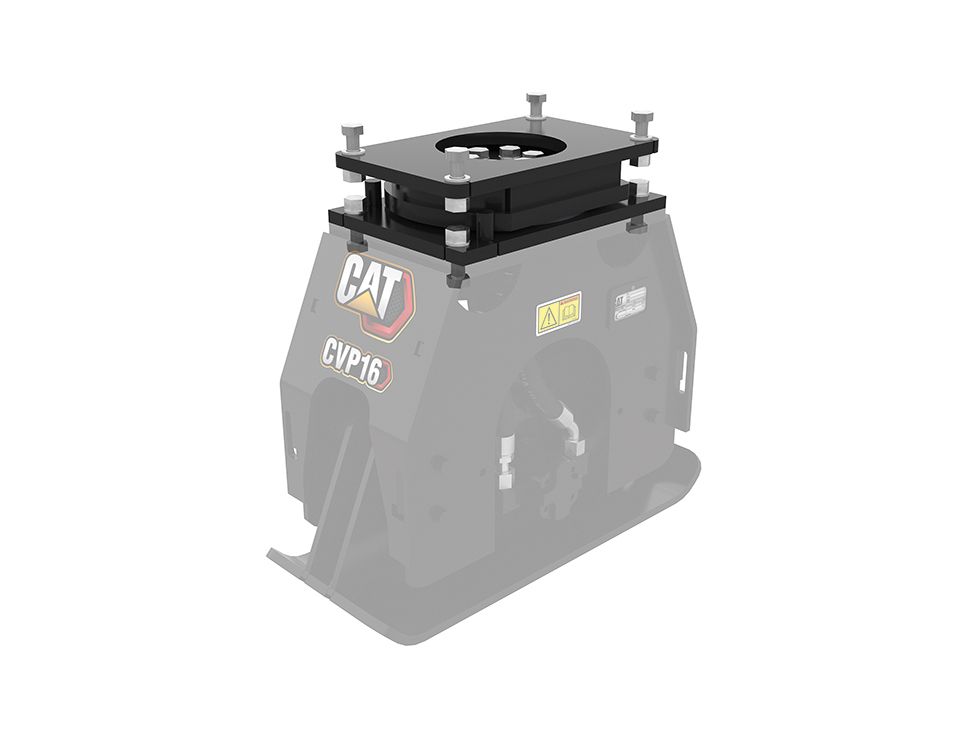

Opcjonalna płyta obrotowa
Opcjonalny lemiesz do zasypywania.
Opcjonalna płyta obrotowa
Opcjonalna płyta obrotowa umożliwia operatorowi ręczne obracanie walca, co pozwala na mniejszą liczbę zmian położenia podczas pracy.
Zastosowanie
Specyfikacja techniczna
Opis
+ -
Częstotliwość udaru 2200 uderzeń/min
Optymalne natężenie przepływu oleju hydraulicznego 40–50 l/min (11–13 gal/min)
Minimalne ciśnienie robocze 13 000–17 000 kPa (1900–2500 psi)
Dane techniczne
+ -
Siła impulsu 16 kN
Szerokość płyty standardowej 305 mm
Obszar zagęszczania 0.19 m²
Nacisk płyty standardowej 86.5 kPa
Długość płyty standardowej 787 mm
Optymalne natężenie przepływu oleju hydraulicznego 38 l/min
Minimalne ciśnienie robocze 11030 kPa
Masa 150 kg
