Chwytaki wielozadaniowe Cat® opracowano z myślą o zapewnieniu maksymalnej manewrowości podczas używania głowic obrotowo-uchylnych Cat. Zintegrowany wspornik ma minimalne odsadzenie, aby zapewnić optymalną funkcjonalność chwytaka. Chwytak wielozadaniowy najlepiej sprawdza się w transporcie i przeładunku materiałów o nieregularnej powierzchni, takich jak kręgi betonowe, krawężniki, drzewa, krzewy i inne elementy wykorzystywane do kształtowania krajobrazu.

Opis
Optymalne dopasowanie do głowicy obrotowo-uchylnej TRS8

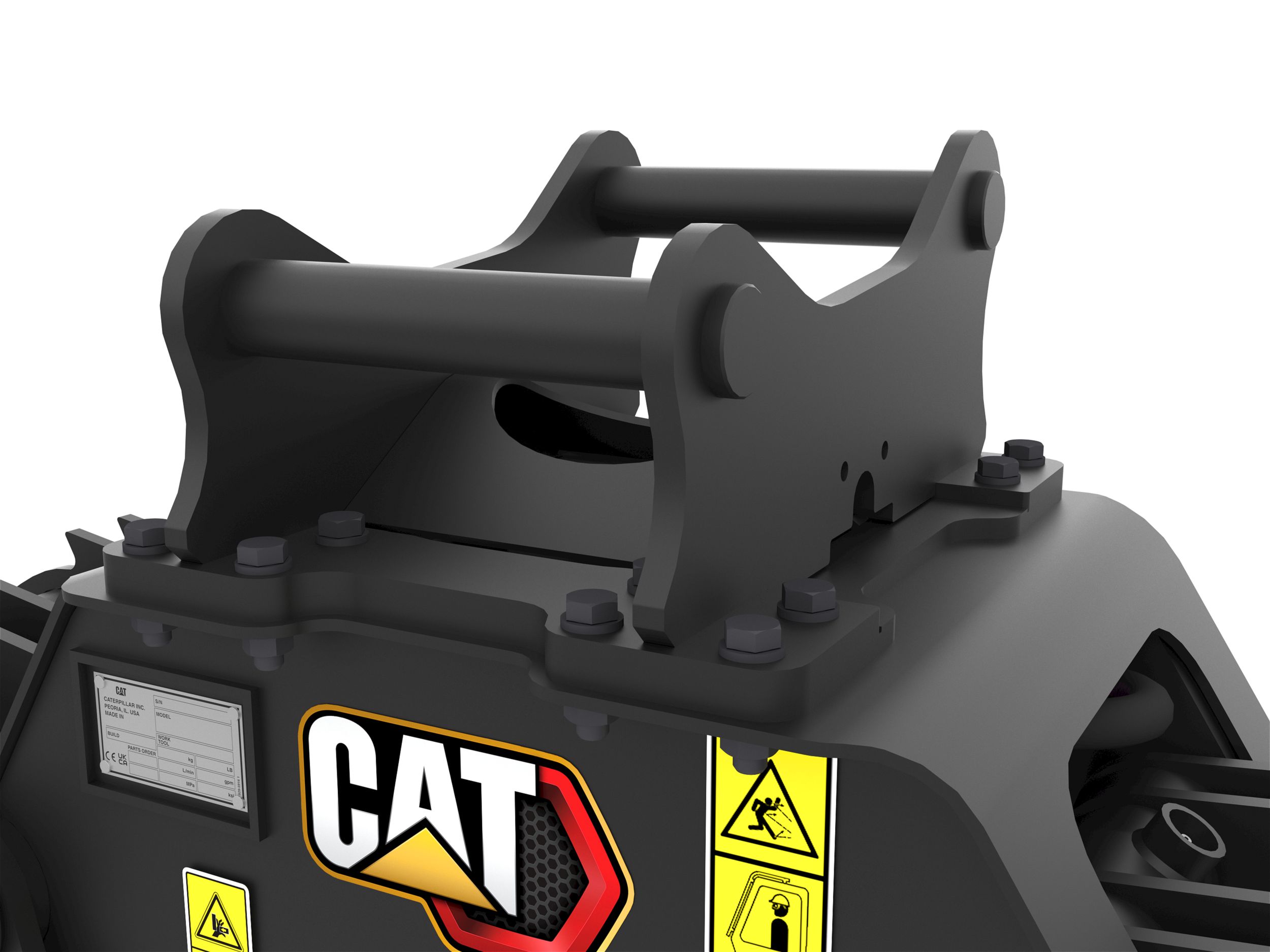

Zintegrowany wspornik
Zintegrowany wspornik został specjalnie zaprojektowany do osprzętu hydraulicznego TRS tak, aby zawsze zapewniać równomierny rozkład sił obciążenia, pozwalając na płynną pracę.

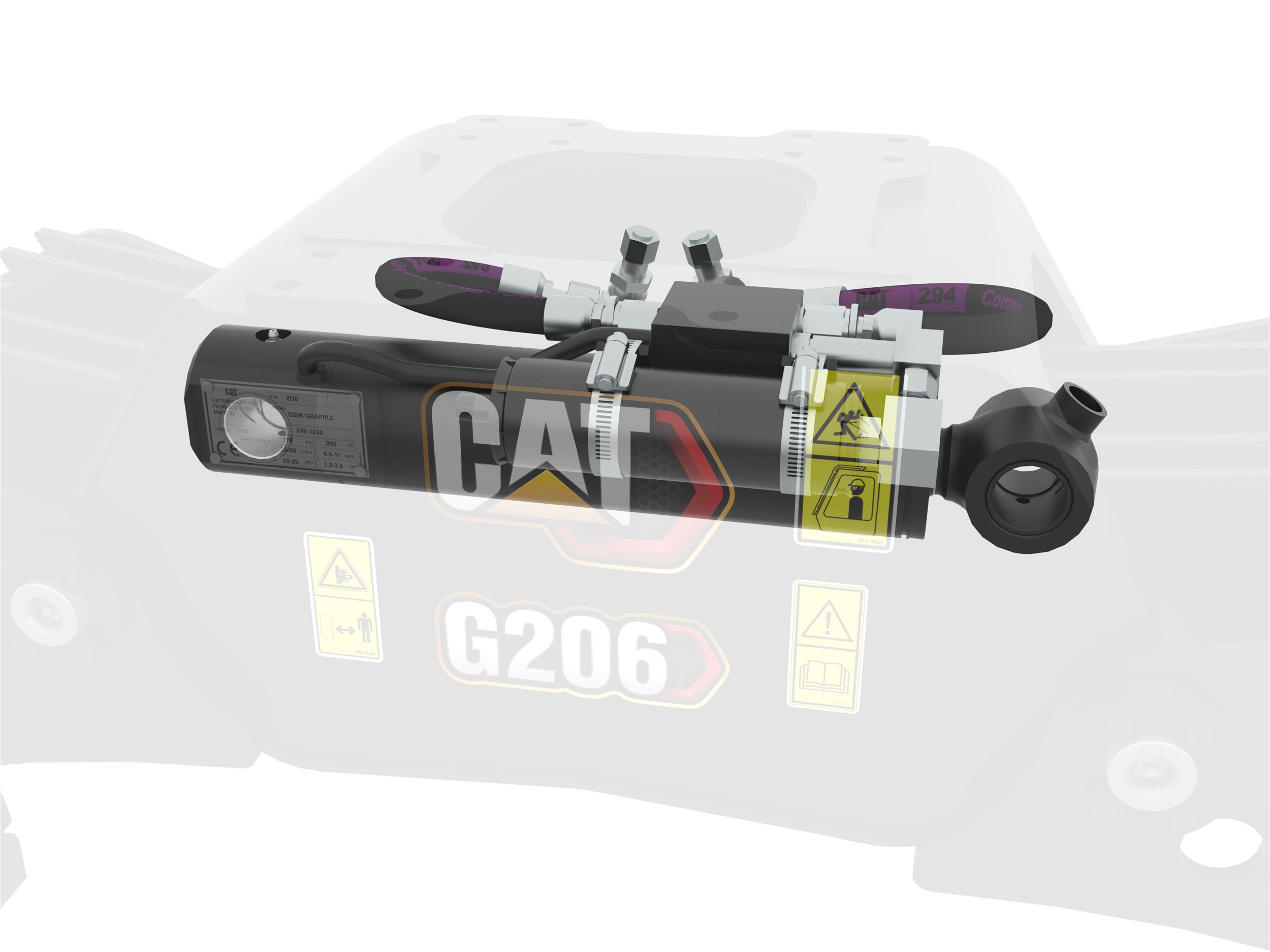

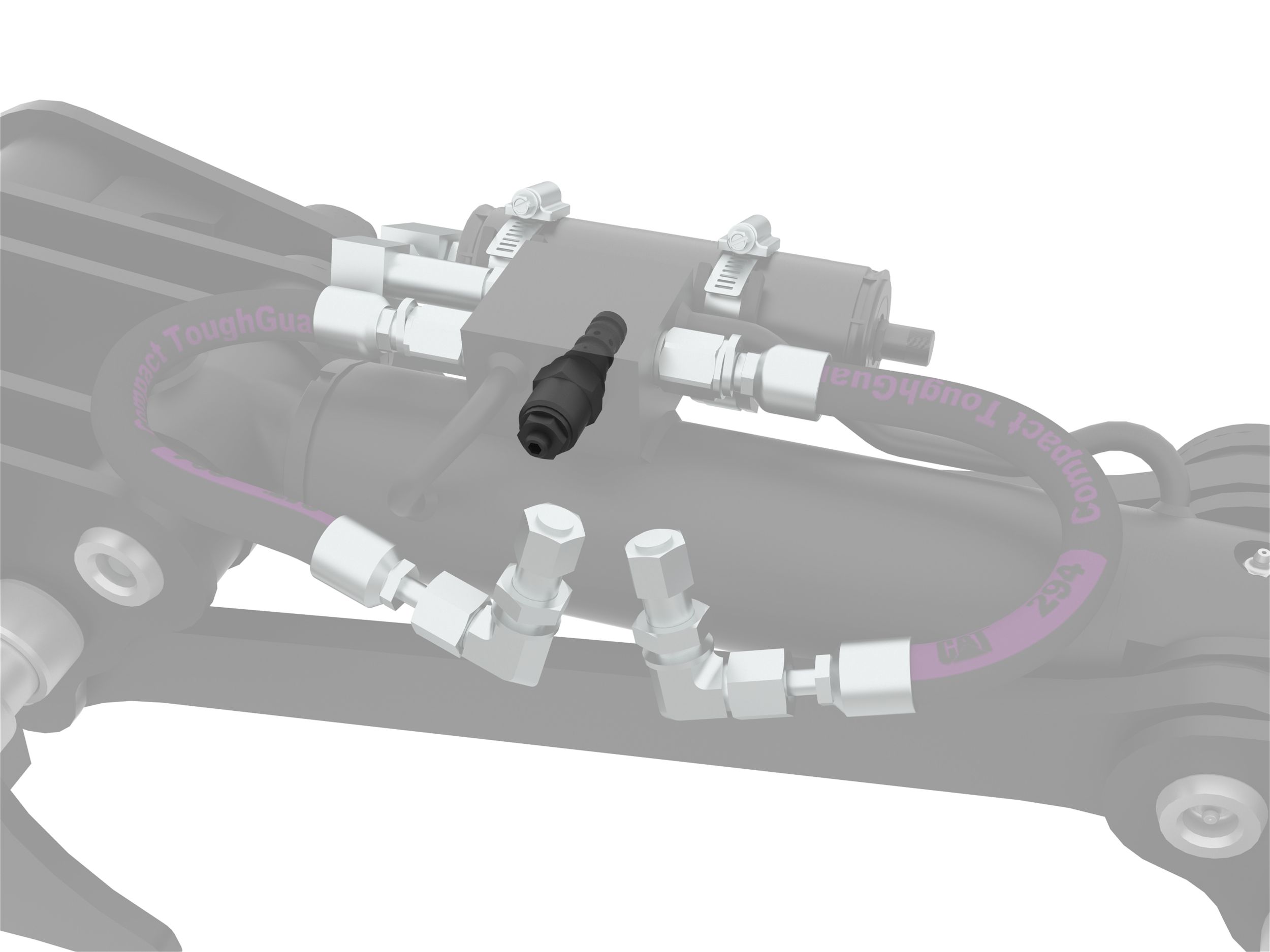

Zintegrowany zawór obciążeniowy siłownika
Zintegrowany wspornik
Zintegrowany zawór obciążeniowy siłownika
Zintegrowany zawór obciążeniowy siłownika utrzymuje ciśnienie zamknięcia chwytaka przy zerowych wyciekach.

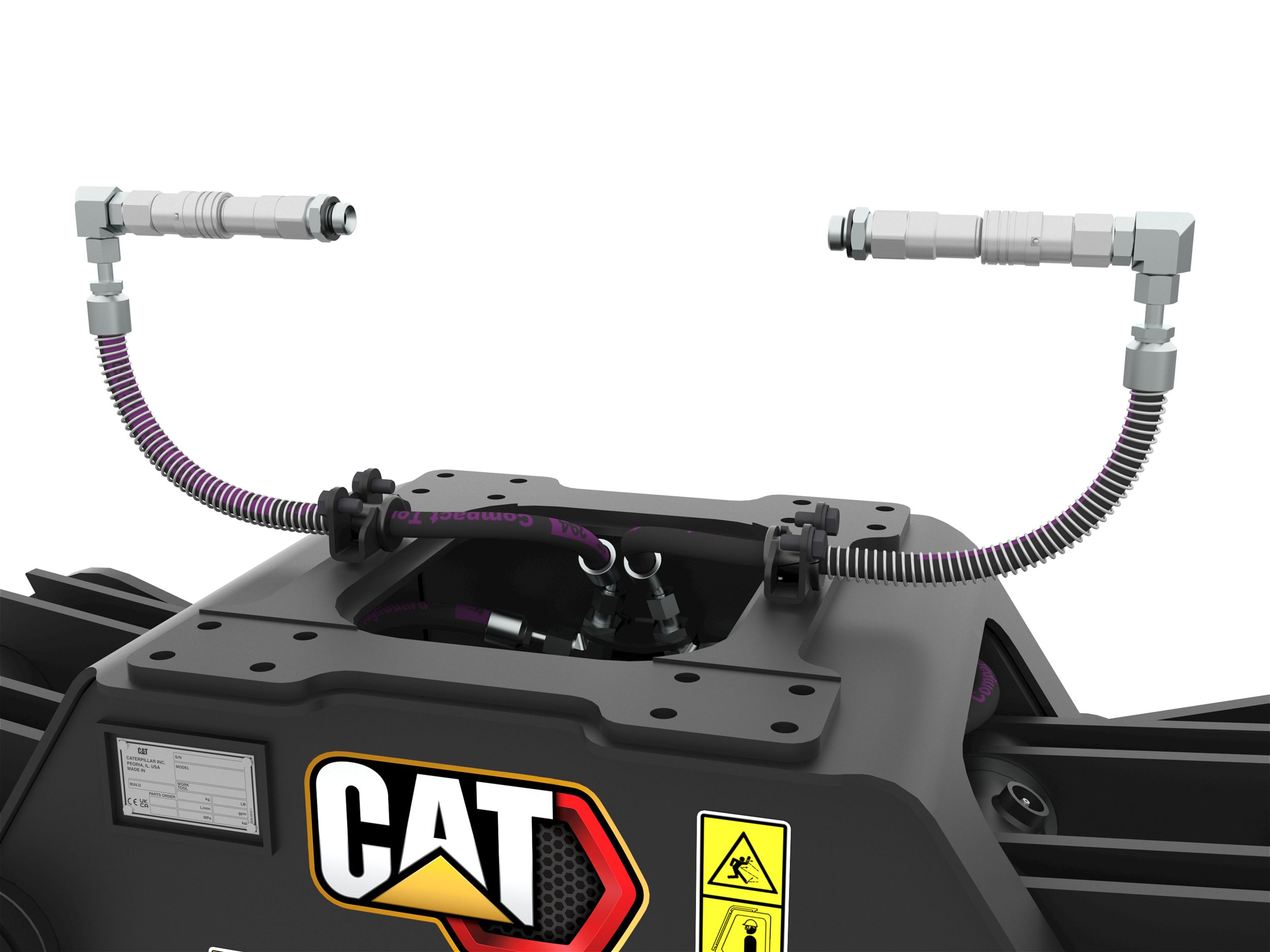

Zintegrowane przewody połączeniowe
Zintegrowany zawór obciążeniowy siłownika
Zintegrowane przewody połączeniowe
Wyższe i krótsze prowadzenie zapewnia znakomitą ochronę przed uszkodzeniem, brudem i zanieczyszczeniami.
Zamontowany na sztywno akumulator tłokowy
Zintegrowane przewody połączeniowe
Zamontowany na sztywno akumulator tłokowy
Zamontowany na sztywno akumulator tłokowy zmniejsza ryzyko wycieków oraz skraca czas reakcji układu hydraulicznego.

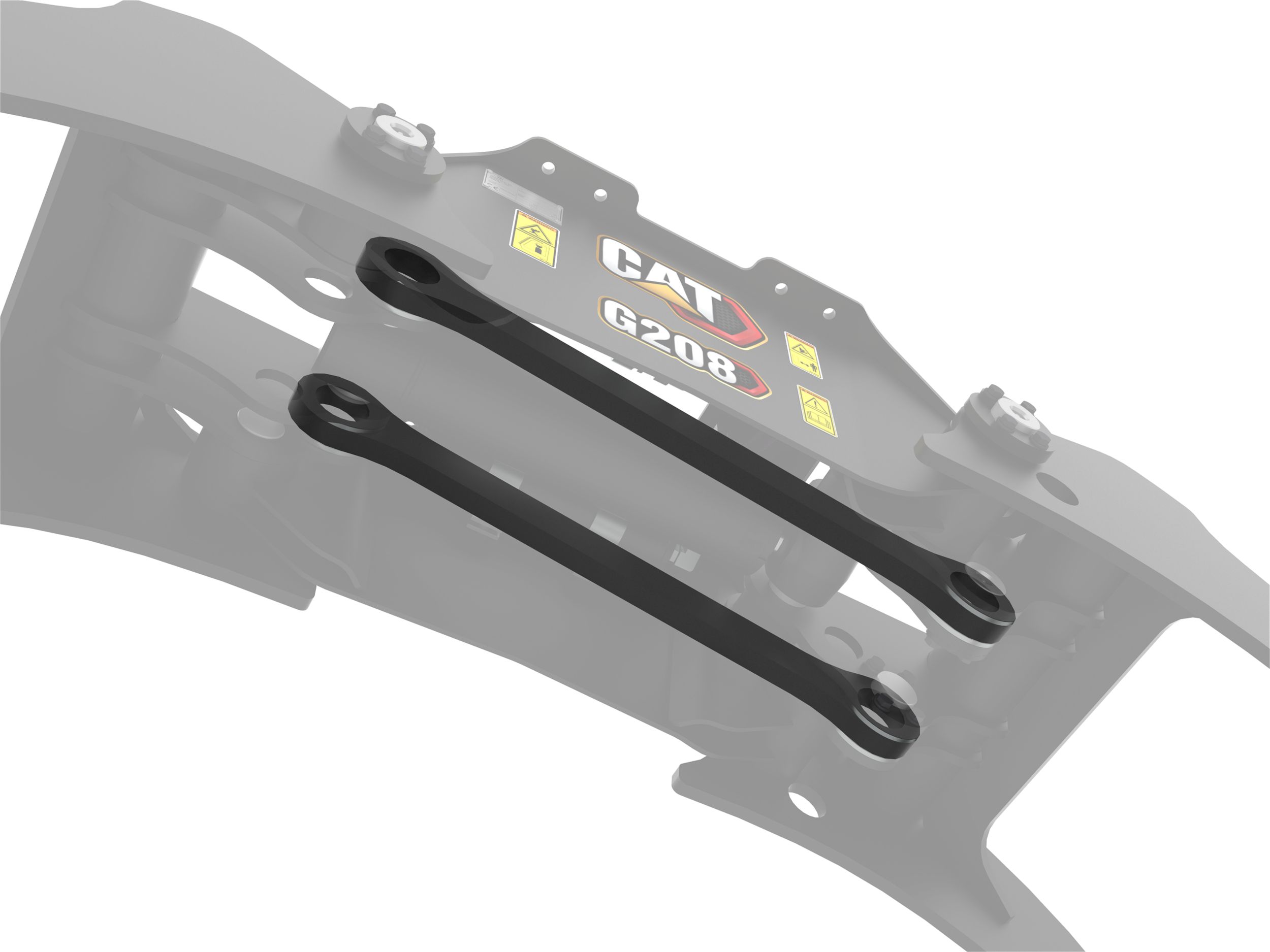

Podwójne korbowody
Zamontowany na sztywno akumulator tłokowy
Podwójne korbowody
Podwójne korbowody zapewniają optymalne przenoszenie sił otwierającej i zamykającej po obu stronach siłownika.

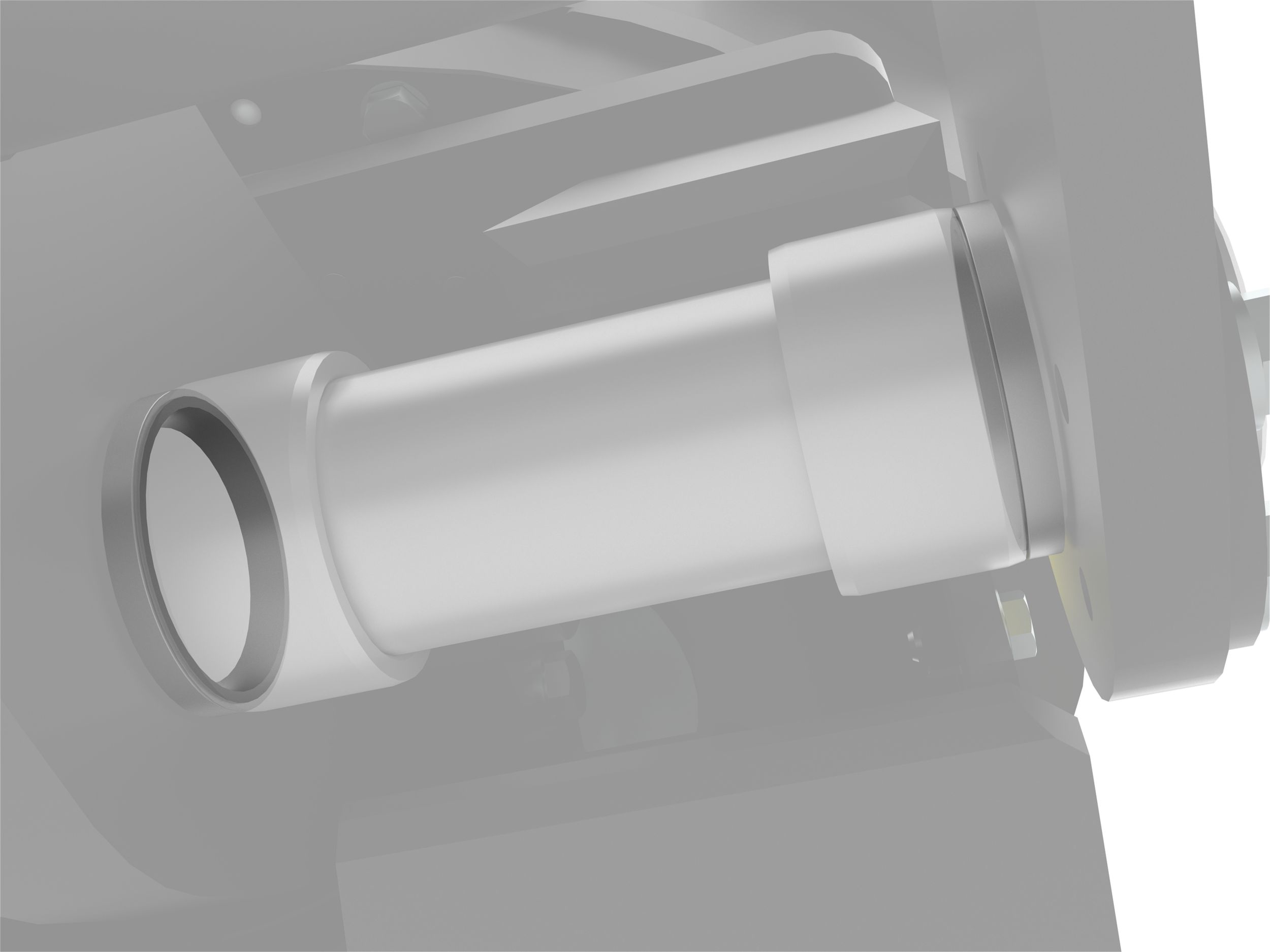

Sworznie i tuleje
Podwójne korbowody
Sworznie i tuleje
Zintegrowane pierścienie uszczelniające wargowe połączenia sworzniowego zapobiegają wyciekom smaru oraz wnikaniu zanieczyszczeń.

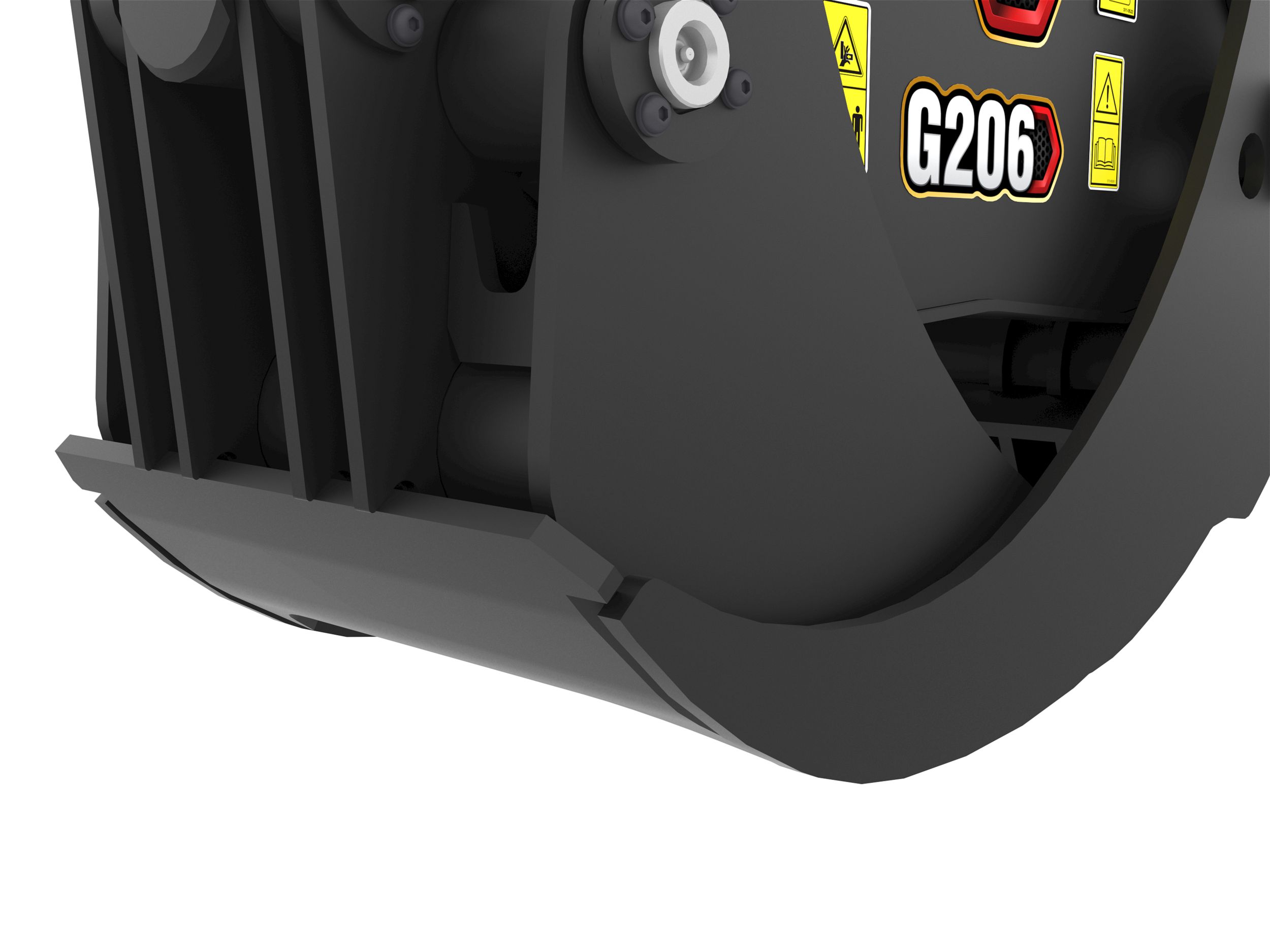

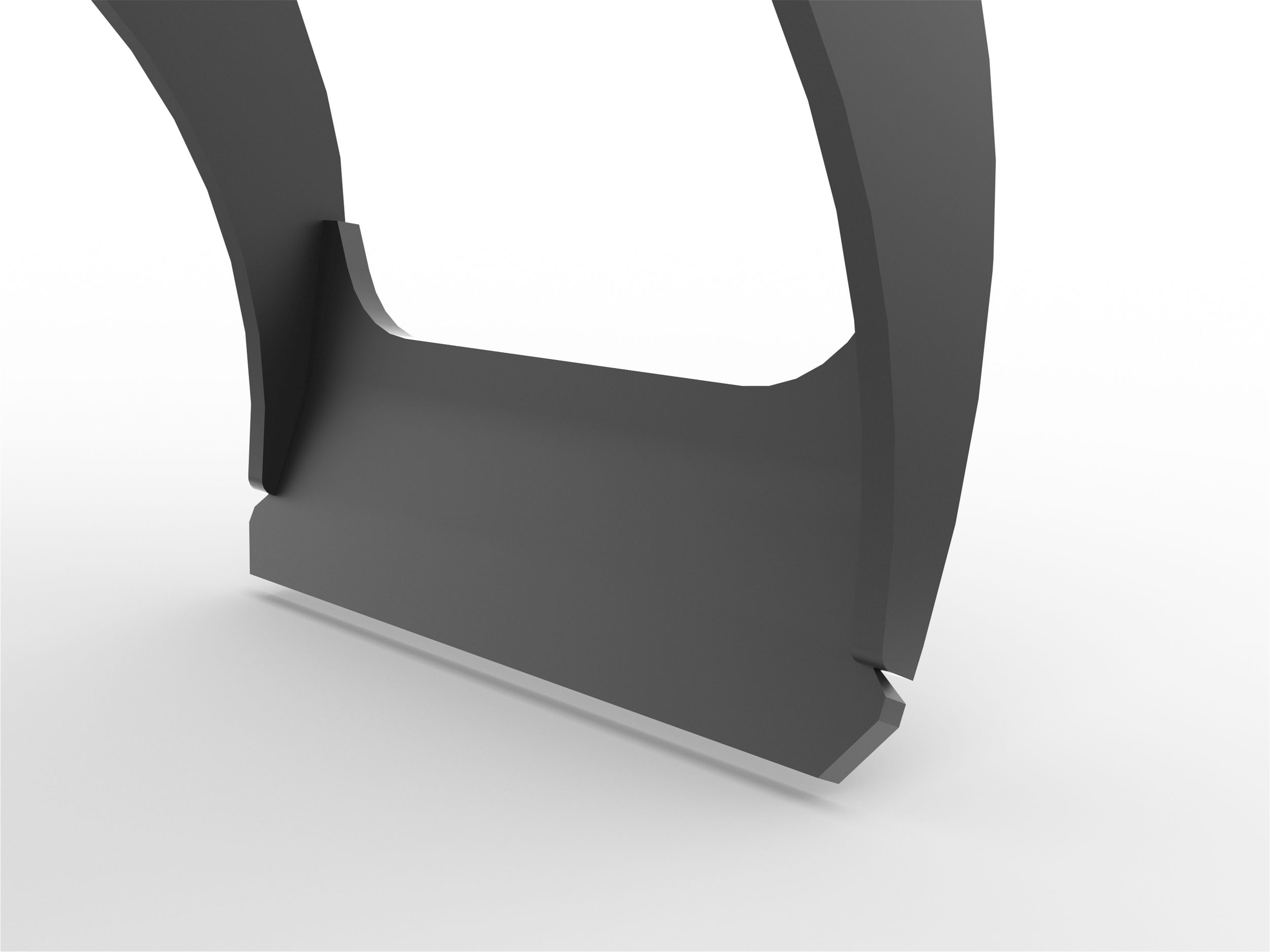

Ramiona chwytaka ze stali o dużej wytrzymałości
Sworznie i tuleje
Ramiona chwytaka ze stali o dużej wytrzymałości
Ramiona ze stali hartowanej AR450 i krawędzie ze stali hartowanej AR500/HB500 cechują się dużą wytrzymałością oraz długą żywotnością w trudnych warunkach.
Rura skrętna
Ramiona chwytaka ze stali o dużej wytrzymałości

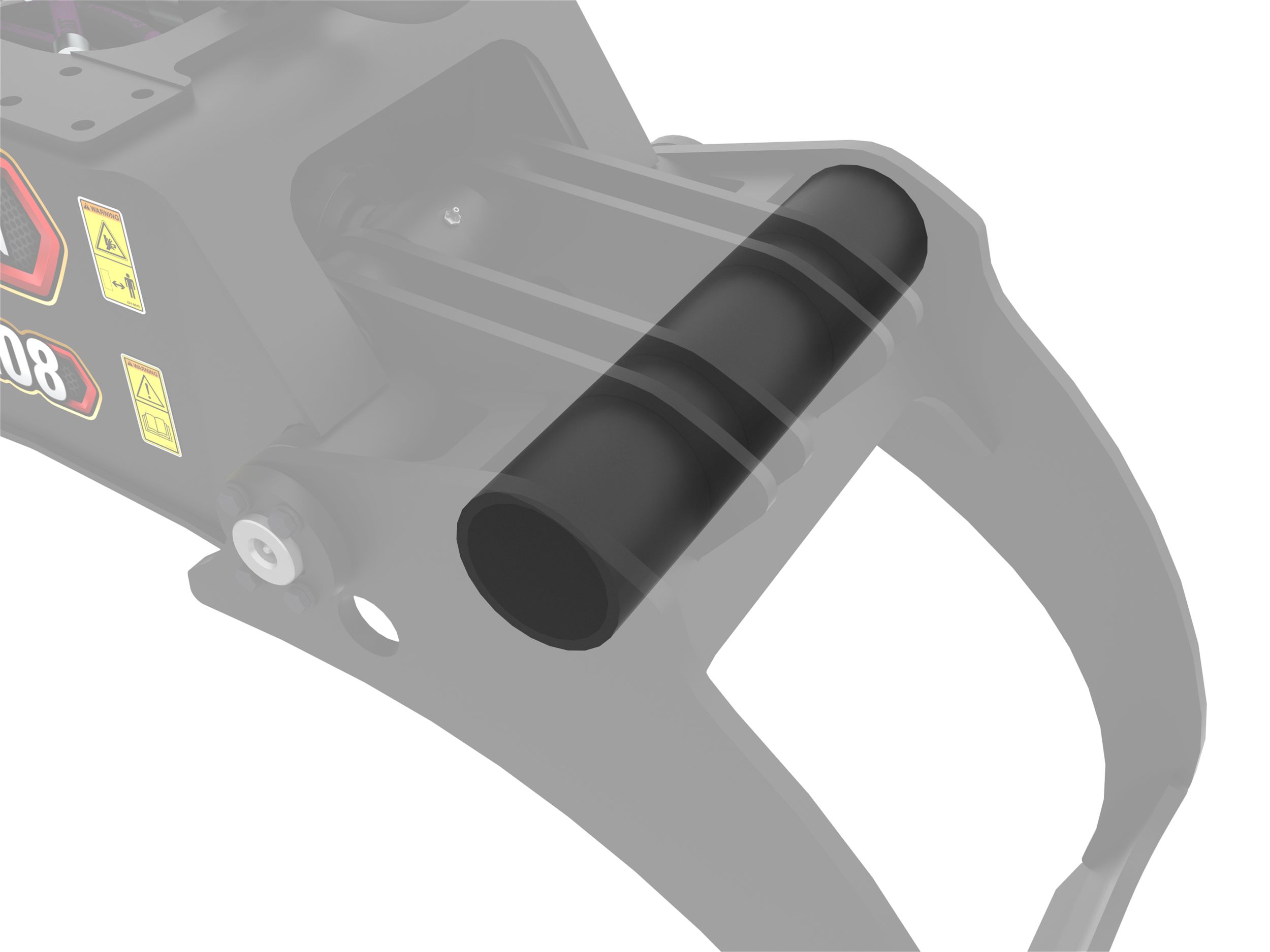

Rura skrętna
Łopatka ramienia chwytaka ma wbudowaną rurę reakcyjną ze spawanym na całym obwodzie połączeniem ramion chwytka i płyty zawiasowej siłownika. Pomaga to uzyskać większą równomierność rozkładu obciążenia na konstrukcji.
Podwójne ograniczniki mechaniczne
Rura skrętna
Podwójne ograniczniki mechaniczne
Podwójne ograniczniki mechaniczne zapobiegają nadmiernemu zamknięciu i pomagają zapewnić optymalną funkcjonalność.

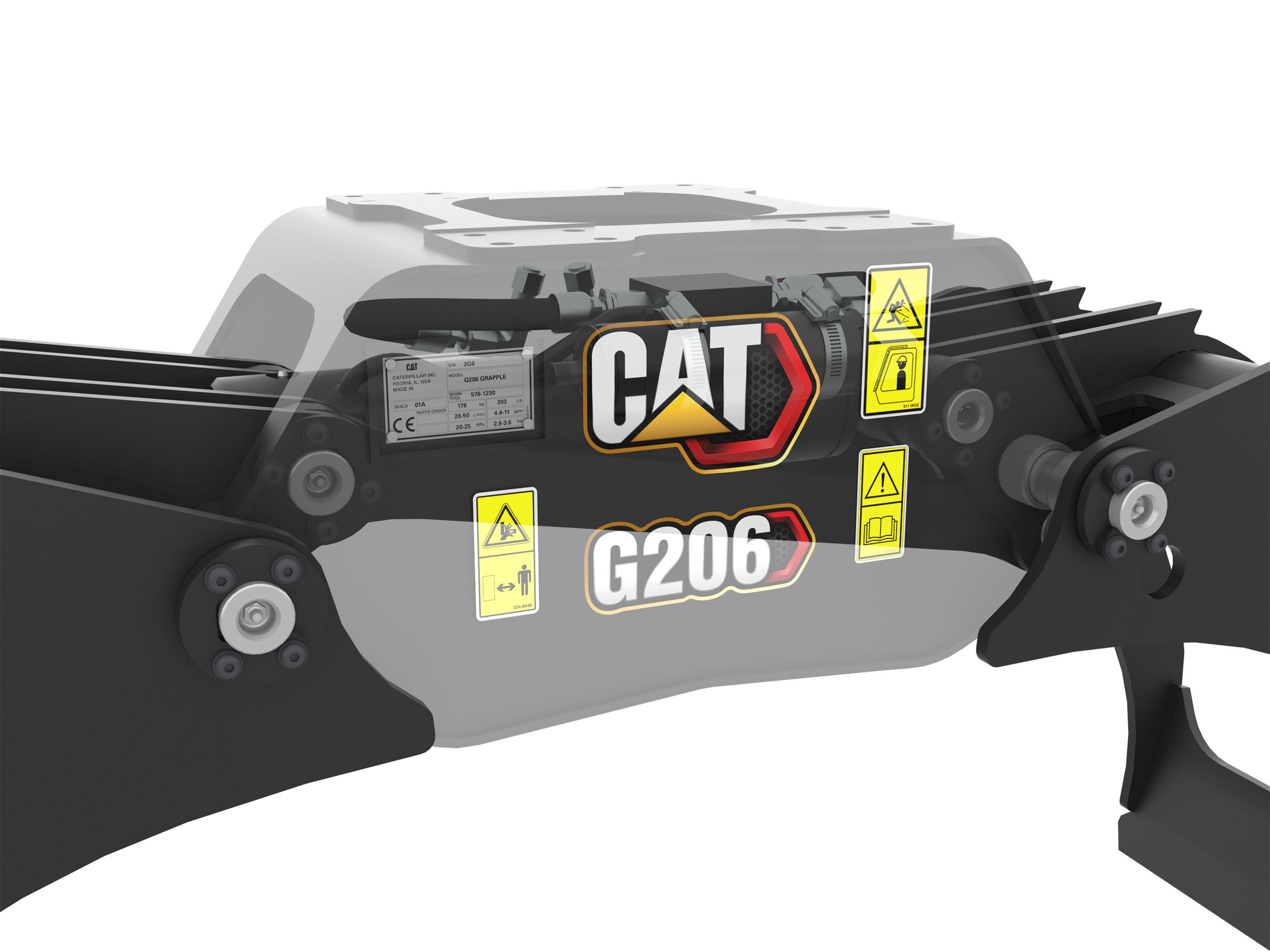

Spawana konstrukcja skrzynkowa
Podwójne ograniczniki mechaniczne
Spawana konstrukcja skrzynkowa
Spawana konstrukcja skrzynkowa stanowi podparcie punktów obrotowych, które zapobiegają powstawaniu momentów zginających/skręcających w kierunku promieniowym. Konstrukcja skrzynkowa zwiększa też niezawodność elementów układu hydraulicznego, ponieważ są one chronione przez zamkniętą obudowę z panelami dostępowymi po obu stronach.
Stabilność chwytaka
Spawana konstrukcja skrzynkowa
Stabilność chwytaka
Pozostaje stabilny i w pozycji pionowej, umożliwiając operatorowi szybkie podłączanie lub odłączanie szybkozłącza głowicy obrotowo-uchylnej, aby łatwo podnosić chwytak wielofunkcyjny.

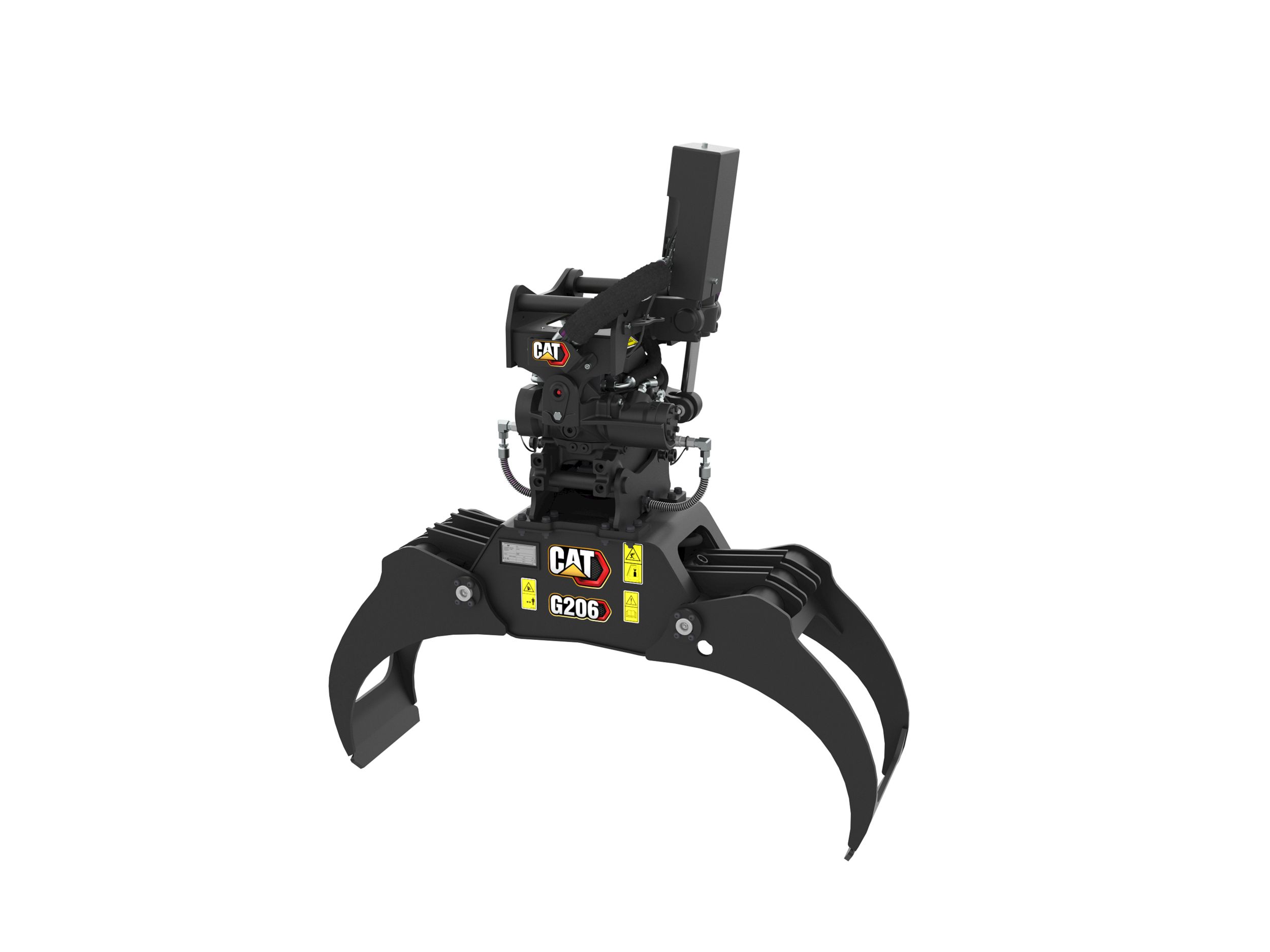

Optymalne dopasowanie do głowicy obrotowo-uchylnej TRS8
Stabilność chwytaka
Optymalne dopasowanie do głowicy obrotowo-uchylnej TRS8
Chwytak wielozadaniowy G208 zaprojektowano tak, aby zapewnić optymalne działanie przy współpracy z głowicą obrotowo-uchylną TRS8 z systemem wsporników TRS.
Zintegrowany wspornik
Specyfikacja techniczna
Opis
+ -
Klasa maszyny Minikoparki 7–10 ton
Typ adaptera Interfejs narzędzia
Wymagany układ hydrauliczny Obwód pomocniczy głowicy obrotowo-uchylnej
Materiał krawędzi AR500/HB500
Dane techniczne
+ -
Powierzchnia chwytania 0.26 m²
Masa 281 kg
Maksymalne otwarcie szczęki 1500 mm
Szerokość całkowita (szczęki otwarte) 1673 mm
Szerokość całkowita (szczęki zamknięte) 903 mm
Wysokość całkowita (szczęki otwarte) 842 mm
Wysokość całkowita (szczęki zamknięte) 591 mm
Głębokość całkowita 540 mm
Minimalna średnica uchwytu 100 mm
Grubość płyty trudnościeralnej 16 mm
Głębokość ramienia (zewnętrzna) 480 mm
Głębokość ramienia (wewnętrzna) 418 mm
Maksymalna siła zamykania 18.4 kN
Maksymalne obciążenie znamionowe 4800 kg
