Koparka hydrauliczna 335

Name: Koparki gąsienicowe 20-35 ton Cat 335 – Tier 4 / Stage V | Bergerat Monnoyeur Polska
SKU: 126502

Koparki gąsienicowe 20-35 ton

Koparka 335 wydajnie wykonująca załadunek ciężarówki

Koparka 335 pracująca w ograniczonej przestrzeni

Duża wydajność w niewielkiej konstrukcji

Koparka Cat® 335 oferuje wysoką wydajność oraz proste w obsłudze technologie zwiększające efektywność pracy operatora. Jeśli dodać do tego mały promień obrotu, ergonomiczną kabinę, dłuższe okresy między przeglądami oraz układ napędowy obniżający zużycie paliwa, uzyskuje się koparkę o niskich kosztach w przeliczeniu na jednostkę produkcji.

Opis

Zrównoważone rozwiązania

Najnowsze funkcje

Uproszczenie konfiguracji maszyny

Najnowszy, zorientowany na operatora interfejs użytkownika (UI) maksymalizuje czas pracy bez przestojów i pozwala pracować bez opóźnień. Od zmiany kolejności list osprzętu po tworzenie nowych ich kombinacji w razie potrzeby – operatorzy mogą szybko skonfigurować maszyny i łatwo uzyskać dostęp do informacji.
Interfejs pozwala operatorom zachować dokładność i maksymalnie wykorzystać każdą sekundę zmiany. Dodanie możliwości wprowadzania złączy i osprzętu do systemu sprawia, że konfigurowanie kombinacji osprzętu roboczego jest bardzo wydajne, co znacznie skraca czas kalibracji. Eliminuje również konieczność ponownego mierzenia podczas wymiany osprzętu roboczego Cat® i ułatwia jednej osobie sprawdzanie i regulację zużycia łyżki.

Cat® Grade 3D Ready

Opcja Cat Grade 3D Ready obejmuje cały sprzęt wymagany dla systemu Grade with 3D, zainstalowany i przetestowany fabrycznie. Ta opcja zapewnia łatwiejszą ścieżkę aktualizacji dla klientów, którzy chcą dodać Grade z 3D po początkowym zakupie. W celu aktywacji należy skontaktować się z dealerem Cat, aby zakupić wymagane licencje na oprogramowanie 3D. Licencje mogą być instalowane zdalnie lub ręcznie ładowane na urządzenie.

Systemy Cat Payload oraz Advanced Payload

Technologia Cat Payload umożliwia operatorom ważenie ładunków w trakcie pracy, aby pomóc im każdorazowo realizować cele, unikać przeładowania bądź załadowania zbyt małych lub niepoprawnych ilości materiałów. Payload Advanced jest aktualizacją systemu, która oferuje dodatkowe możliwości i funkcje, obejmujące m.in. niestandardowe tagi, dzienne sumy materiału i elektroniczne zgłoszenia. Połącz Payload z VisionLink® Productivity*, aby analizować miejsca pracy i poszczególne zasoby w celu zdalnego zarządzania celami produkcyjnymi i kluczowymi wskaźnikami.

* Wymagana subskrypcja VisionLink. Dostępność może się różnić w zależności od regionu. Szczegółowe informacje można uzyskać u dealera Cat.

Niektóre rozwiązania są dostępne jedynie w określonych regionach. Należy skontaktować się z lokalnym dealerem Cat, aby uzyskać informacje na temat dostępności oferty w danym obszarze. Numer konstrukcji: 07H

Osiągi i wydajność

Najnowsze funkcje

Osiągi i wydajność

Dopasuj parametry koparki do specyfiki zadania za pomocą trybów mocy. Pozwól, aby tryb Smart automatycznie dopasował moc silnika i układu hydraulicznego do warunków kopania.
Standardowe technologie Cat® pomagają zmniejszyć zmęczenie operatora i koszty konserwacji, zwiększając wydajność operacyjną.
Większe ramię i siłowniki łyżki oraz większa moc układu hydraulicznego przyczyniają się do zwiększenia wydajności.
Zwiększona moc hydrauliczna dzięki elektrycznemu głównemu zaworowi sterującemu oraz obwodom regeneracji wysięgnika i ramienia dla wydajniejszej produkcji.
Niewielkie gabaryty pomagają pracować w ciasnych przestrzeniach.
Silnik Cat C7.1 spełnia wymogi najnowszych norm emisji spalin. Brak przestojów dzięki bezobsługowemu układowi oczyszczania spalin.
Zaawansowany układ hydrauliczny zapewnia optymalną równowagę mocy i efektywności, zapewniając użytkownikowi kontrolę niezbędną do spełnienia precyzyjnych wymagań kopania.
Końcówki łyżek Advansys™ zwiększają głębokość penetracji i skracają czasy trwania cyklu. Zmiany końcówek odbywają się szybko przy użyciu prostego klucza oczkowego, zamiast młotka lub specjalnego narzędzia, co zwiększa bezpieczeństwo i wydłuża czas pracy.
Opcje dodatkowego układu hydraulicznego zapewniają wszechstronność niezbędną do wykorzystania całego szeregu osprzętu Cat.
Opcjonalna funkcja SmartBoom™ umożliwia swobodne przemieszczanie wysięgnika w górę i w dół bez używania jakiegokolwiek przepływu pompy, więc operatorzy mogą skoncentrować się na pracy ramieniem i łyżką, co przekłada się na mniejszy stres operatora i niższe zużycie paliwa.
Dostępne są teraz dwie szerokości lemiesza: 3660 mm (11'10") do nakładek maks. 850 mm (33") albo 3440 mm (11'3") do nakładek maks. 600 mm (24") i 700 mm (28").
Nie pozwól temperaturze powstrzymać Cię przed pracą. Koparka może standardowo pracować w temperaturze otoczenia do 52°C (125,6°F) bez obniżania parametrów roboczych i zapewnia możliwość uruchomienia w niskiej temperaturze -18°C (0°F). Dostępny jest opcjonalny pakiet ułatwiający uruchamianie w niskich temperaturach (-32°C (-25°F)).

Technologia, która wykonuje pracę

Osiągi i wydajność

Technologia, która wykonuje pracę

Najnowszy interfejs użytkownika zorientowany na operatora został zaprojektowany tak, aby zmaksymalizować czas pracy bez przestojów, umożliwiając operatorom łatwą zmianę kolejności list osprzętu roboczego i szybkie tworzenie nowych kombinacji. Eliminuje również konieczność ponownego mierzenia podczas wymiany osprzętu roboczego Cat® i ułatwia jednej osobie sprawdzanie i regulację zużycia łyżki.
Wykorzystaj standardowo montowany system Cat Grade z systemem 2D z funkcją tylko wskazania i laserem, aby zwiększyć produktywność.
Chcesz uzyskiwać lepsze efekty podczas kopania dzięki systemowi 3D? Oferowany przez firmę Caterpillar nowy system globalnej nawigacji satelitarnej (GNSS) z jedną anteną ułatwia wykonywanie prac, przekazując operatorowi wizualne i dźwiękowe wskazówki dotyczące nachylenia. Ponadto możesz tworzyć i edytować projekty na monitorze dotykowym, nawet kiedy pracujesz. Jeśli Twoje zastosowanie wymaga systemu podwójnej anteny, można go łatwo rozbudować.
Uaktualnij do naszej podwójnej anteny GNSS, aby uzyskać maksymalną wydajność profilowania. System umożliwia tworzenie i edytowanie projektów na monitorze z ekranem dotykowym, kiedy już jesteś w pracy, lub przesyłanie projektu planu do koparki, co znacznie usprawnia pracę. Ponadto zyskujesz dodatkowe korzyści w postaci oznaczania obszarów niebezpiecznych, mapowania przy wybieraniu i wypełnianiu, prowadzenia po pasie ruchu, rzeczywistości rozszerzonej oraz zaawansowanych funkcji pozycjonowania.
Wszystkie systemy Cat Grade są kompatybilne z radiami i stacjami bazowymi producentów Trimble, Topcon i Leica. Twoja firma zainwestowała już w infrastrukturę do profilowania terenu? W maszynie można instalować systemy do profilowania terenu oferowane przez Trimble, Topcon i Leica.
Opcja Cat Grade 3D Ready obejmuje cały sprzęt wymagany dla systemu Grade with 3D, zainstalowany i przetestowany fabrycznie. Aktywacja wymaga zakupu dodatkowych licencji na oprogramowanie 3D.
Standardowy system Grade Assist: pomaga utrzymać płaszczyznę — łatwo i bez wysiłku — dzięki kopaniu za pomocą jednej dźwigni.
Utrzymanie gąsienic przy ziemi podczas podnoszenia i trudnego kopania z użyciem funkcji BoomAssist.
Ustaw żądany kąt łyżki i pozwól funkcji Bucket Assist automatycznie utrzymać kąt podczas ukosowania, poziomowania, tworzenia dokładnych nachyleń czy kopania rowów.
Automatycznie zatrzymuj obrót w zdefiniowanych przez operatora punktach podczas ładowania ciężarówek i kopania rowów za pomocą funkcji Swing Assist, która pomaga zmniejszyć wysiłek i zużyć mniej paliwa.
System Cat Payload pomaga osiągnąć precyzyjne cele załadunkowe, tak aby cały proces był maksymalnie efektywny. Po nabraniu materiału łyżką z chwytakiem, chwytakiem dwuszczękowym lub łyżką dwuczęściową, układ momentalnie oszacuje jego masę bez wykonywania obrotu.
Payload Advanced jest aktualizacją systemu, która oferuje dodatkowe możliwości i funkcje, obejmujące m.in. niestandardowe tagi, dzienne sumy materiału i elektroniczne zgłoszenia.
Połącz system Payload z rozwiązaniem VisionLink® i zdalnie zarządzaj celami produkcyjnymi.
Opcjonalny instruktaż operatora to kabinowy układ, który identyfikuje możliwości zwiększenia wydajności operatora oraz zapobiega zbędnemu zużyciu maszyny.

Wyeliminuj niepewność przy zarządzaniu sprzętem

Technologia, która wykonuje pracę

Wyeliminuj niepewność przy zarządzaniu sprzętem

VisionLink® zapewnia wgląd w użyteczne dane ze wszystkich zasobów – niezależnie od wielkości floty czy marki sprzętu*. Dane ze sprzętu można przeglądać na komputerze stacjonarnym lub urządzeniu mobilnym, aby zmaksymalizować czas efektywnej pracy i optymalizować zasoby. Konfigurowalne pulpity pokazują informacje takie jak liczba przepracowanych godzin, przejechane odległości, lokalizacje z naniesieniem na mapę, czas przestojów, status maszyn, włączenie/wyłączenie maszyn oraz zużycie paliwa. Podejmuj świadome decyzje, które obniżają koszty, upraszczają konserwację oraz poprawiają bezpieczeństwo i ochronę w miejscu pracy.
VisionLink Productivity® zbiera oraz zestawia dane telematyczne maszyn i dane z miejsca pracy, dotyczące całego sprzętu – niezależnie od jego marki*. Umożliwia wyświetlanie użytecznych informacji, takich jak czas przestojów, zużycie paliwa, lokalizacja, ładunek, liczba załadunków, łączna liczba cykli i nie tylko, dzięki którym można zwiększyć sprawność, wydajność i wykorzystanie maszyny. Dane są dostępne z dowolnego miejsca za pośrednictwem smartfona, tabletu lub komputera stacjonarnego — w biurze lub w miejscu pracy.
Cat® Inspect to aplikacja mobilna, która pozwala na łatwe wykonywanie cyfrowych kontroli w ramach konserwacji zapobiegawczej (PM), inspekcji i codziennych obchodów. Kontrole można łatwo zintegrować z innymi systemami Cat do zarządzania danymi, takimi jak VisionLink, zapewniając szczegółowy wgląd w kondycję floty.
Remote Troubleshoot to aplikacja mobilna umożliwiająca dealerowi Cat zdalne wykonywanie testów diagnostycznych w podłączonej maszynie, aby szybciej rozwiązywać problemy i skrócić przestoje.
Remote Flash to aplikacja mobilna do samodzielnego aktualizowania oprogramowania pokładowego, która pozwala inicjować aktualizacje w dogodnym momencie, zwiększając ogólną efektywność pracy.
Lokalizator osprzętu Cat PL161 pozwala śledzić osprzęt we wszystkich miejscach pracy i ograniczyć przypadki zagubienia osprzętu, a także pomaga zaplanować konserwację i wymianę osprzętu.Funkcja rozpoznawania osprzętu roboczego automatycznie dostosowuje ustawienia maszyny do wybranego osprzętu.

* Dostępność danych z terenu może różnić się w zależności od producenta sprzętu.

Komfortowa praca

Wyeliminuj niepewność przy zarządzaniu sprzętem

Komfortowa praca

Wybierz kabinę Deluxe albo Premium – obie z klimatyzacją automatyczną.
Fotel w wersji Deluxe jest podgrzewany i ma pneumatyczną regulację. Fotel w wersji Premium jest podgrzewany i chłodzony oraz ma automatyczną regulację.
Odchylana konsola w kabinach Deluxe i Premium usprawnia wchodzenie/wychodzenie o około 45%.
Wygodne sterowanie koparką za pomocą łatwo dostępnych elementów sterujących, które znajdują się przed operatorem.
Liczne schowki umieszczone pod i za fotelem oraz w konsolach umożliwiają przechowywanie potrzebnych rzeczy. Na wyposażeniu są również uchwyt na kubek, uchwyt na dokumenty, uchwyt na butelkę i haczyk na odzież.
Dostępne już w wyposażeniu standardowym złącza USB i technologia Bluetooth® pozwalają podłączyć osobiste urządzenie i dzwonić, korzystając z zestawu głośnomówiącego.

Łatwa obsługa

Komfortowa praca

Łatwa obsługa

Silnik uruchamiany przyciskiem, przy użyciu opcjonalnego kluczyka Bluetooth® lub za pośrednictwem unikatowego kodu operatora.
Funkcja identyfikatora operatora pozwala zaprogramować tryb mocy i preferowany sposób działania joysticka; maszyna zapamięta ustawienia i przywoła je, gdy będziesz rozpoczynać pracę.
Potrzebujesz większej siły podnoszenia na swojej zmianie? Włącz funkcję automatycznego zwiększania udźwigu, a układ zwiększy swoją moc o 8% przez cały potrzebny okres*.
Poruszanie się koparką bardzo ułatwia opcja Cat® Stick Steer. Zamiast angażować dwie dłonie lub stopy do operowania dźwigniami albo pedałami, wystarczy nacisnąć przycisk, a następnie jedną dłonią sterować jazdą i skręcaniem.
Łatwiejsza praca, za jednym dotknięciem przycisku joysticka. Dodatkowe przekaźniki umożliwiają włączanie i wyłączanie radia CB, światła ostrzegawczego, a nawet systemu nawadniania przeciwpyłowego bez odrywania dłoni od joysticków.
Osprzęt do głowicy obrotowo-wychylnej – nasz lub innych marek – współpracuje bezproblemowo z systemami Cat 2D Grade, Assist, Payload i E-Fence. Nie jest wymagany żaden dodatkowy sprzęt, wystarczy, że wybierzesz w monitorze opcję „Instalacja systemu głowicy obrotowo-wychylnej innej firmy”, wykonasz kalibrację i przystąpisz do pracy.

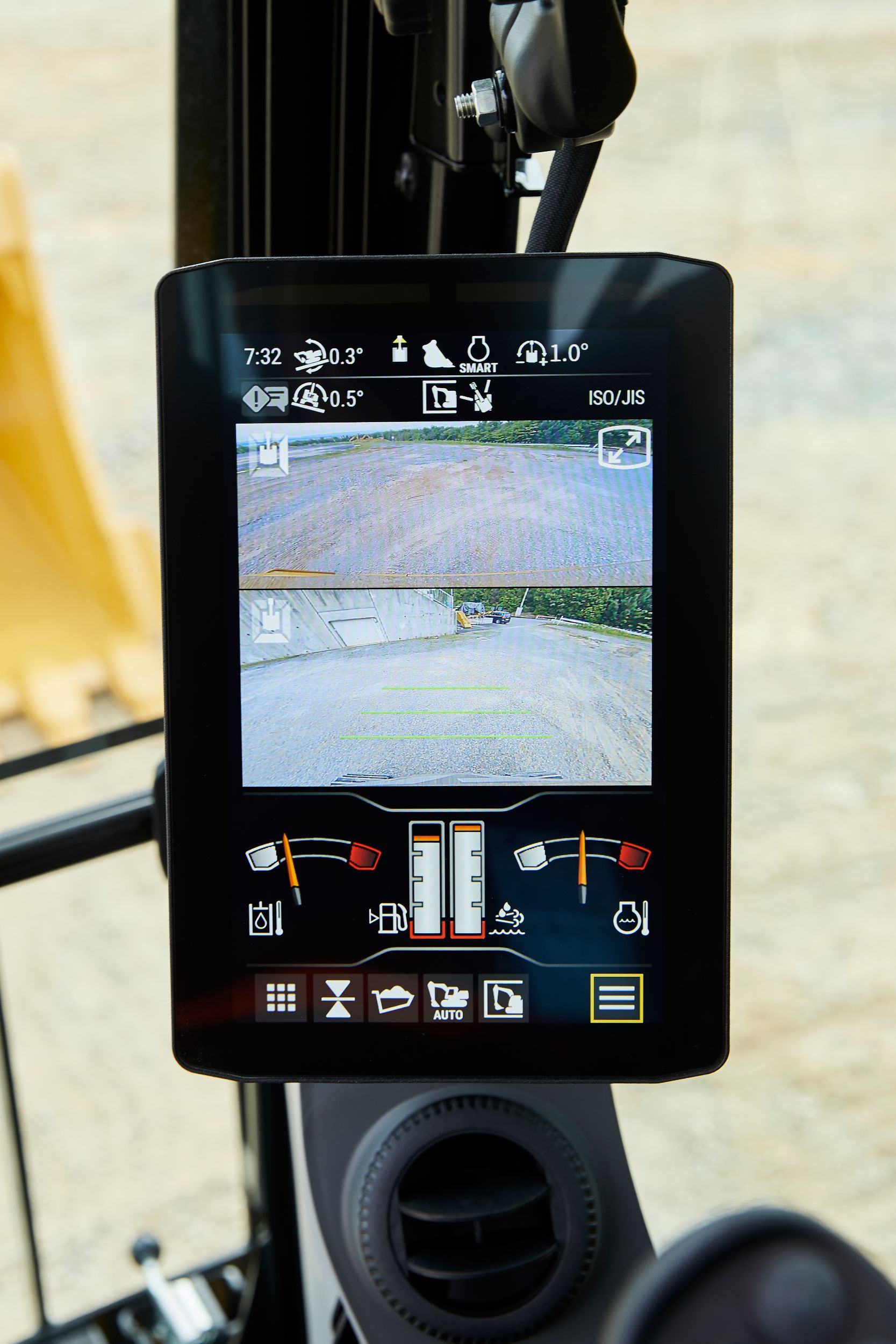

Szybko nawiguj na standardowym monitorze dotykowym o wysokiej rozdzielczości i przekątnej ekranu 254 mm (10 cali) lub za pomocą pokrętła wyboru.
Chroni grot do młota przed przegrzaniem i szybkim zużyciem. Automatyczny mechanizm zatrzymywania młota hydraulicznego ostrzega po 15 sekundach ciągłego uderzania, a po 30 sekundach zatrzymuje młot – wszystko po to, aby przedłużyć żywotność narzędzia.
Znajdź potrzebne narzędzie – nawet do pracy na zarośniętym i pokrytym gruzem placu budowy. Wbudowany moduł Bluetooth koparki pozwala wyszukać dowolny osprzęt roboczy wyposażony w urządzenie do śledzenia zasobów Cat w zasięgu 60 metrów (200 stóp) (opcja).
Nie masz pewności, jak działa jakaś funkcja albo jak wykonać daną czynność konserwacyjną? Instrukcję operatora masz zawsze pod ręką — wystarczy ją wyświetlić na monitorze dotykowym.

*Obliczenia funkcji automatycznego zwiększania udźwigu zakładają 380 barów (ciśnienie doładowania) podzielonych przez 350 barów (ciśnienie standardowe).

Niższe koszty konserwacji

Łatwa obsługa

Niższe koszty konserwacji

Niższe koszty utrzymania w porównaniu z modelem 335.
Zwiększ produktywność dzięki przypomnieniom o konserwacji zapobiegawczej. Zintegrowany układ monitorujący stan maszyny zapobiega zbędnym przestojom, ponieważ ostrzega operatora, wyświetlając szczegółowe wskazówki dotyczące serwisowania i potrzebnych części.
Sprawdzaj olej w silniku szybko i bezpiecznie za pomocą nowego prętowego wskaźnika poziomu; napełniaj i sprawdzaj olej w silniku na górze maszyny za pomocą wygodnie umieszczonego drugiego prętowego wskaźnika poziomu.
Zużycie filtrów koparki i okresy między przeglądami można monitorować za pomocą monitora w kabinie.
Moduł Cat® Clean Emissions nie wymaga konserwacji.
Używając oryginalnych olejów i filtrów Cat oraz wykonując typowe monitorowanie za pomocą złączy do pobierania próbek S∙O∙S^SM można wydłużyć dotychczasowy okres międzyobsługowy do 1000 godzin, czyli więcej czasu przeznaczyć na efektywną pracę.
Trwałość najnowszego filtra na wlocie powietrza wraz z filtrem wstępnym szacuje się na 1000 godzin.
Najnowszy filtr oleju hydraulicznego o okresie wymiany wydłużonym do 3000 godzin zapewnia większą wydajność filtracji, zawory spustowe umożliwiają zachowanie czystości oleju podczas wymiany filtra.
Wysokowydajne wentylatory chłodzące pracują tylko w razie potrzeby; istnieje możliwość ustawienia opcji automatycznego odwracania kierunku obrotów, co uwalnia rdzenie od zanieczyszczeń bez przerywania cyklu pracy.
S•O•S znajdują się na poziomie podłoża, co upraszcza konserwację i umożliwia szybkie pobranie próbek płynu do analizy.

Zintegrowane rozwiązania z zakresu bezpieczeństwa

Niższe koszty konserwacji

Zintegrowane rozwiązania z zakresu bezpieczeństwa

System Lift Assist pomaga uniknąć destabilizacji. Wizualne i dźwiękowe powiadomienia wskazują, czy obciążenie mieści się w granicach znamionowych roboczych wartości granicznych koparki.
Dostęp do wszystkich punktów obsługowych z poziomu podłoża – nie ma potrzeby wspinania się na szczyt koparki.
Standardowa kabina ROPS spełnia wymagania normy ISO 12117-2:2008.
Opcjonalny system Cat® Detect z funkcją People Detection chroni najcenniejszy zasób istniejący w każdym miejscu pracy, czyli ludzi. Wykorzystując inteligentne kamery z czujnikami głębi, system przekazuje operatorowi ostrzeżenia wizualne i dźwiękowe, tak aby mógł on błyskawicznie interweniować, gdy ktoś znajdzie się zbyt blisko koparki.
Mniejsze słupki kabiny, większe szyby i płaska pokrywa silnika zapewniają doskonałą widoczność w każdym kierunku obrotu oraz do tyłu.
Dzięki opcjonalnej technologii zdalnego sterowania Cat Command operator może bezpiecznie wykonywać prace w ryzykownych warunkach. Command oferuje możliwość wyboru konsoli do pracy w zasięgu wzroku lub stacji operatora do pracy z daleka. Dzięki wysokiemu poziomowi integracji z układami maszyny można korzystać z funkcji technologicznych* dostępnych w kabinie (Grade, Payload, Assist itp.), zapewniając efektywność i wydajność.
Należąca do wyposażenia standardowego dźwignia blokady układu hydraulicznego odłącza wszystkie funkcje hydrauliczne i sterowania ruchem w położeniach opuszczonych.
Wyłącznik na poziomie podłoża odcina dopływ paliwa do silnika i wyłącza maszynę.
2D E-Fence zapobiega poruszaniu się koparki poza punktami wyznaczonymi przez operatora; system współpracuje z łyżkami z chwytakiem oraz młotami, chwytakami i łyżkami dwuczęściowymi.
Kamera pokazująca obszar za maszyną oraz kamera po prawej stronie należą do wyposażenia standardowego. Rozbudowa systemu do konfiguracji zapewniającej widoczność w pełnym zakresie 360° pozwala obserwować obiekty i personel wokół koparki na jednym ekranie.
Platforma serwisowa z przodu maszyny zapewnia łatwy, bezpieczny i szybki dostęp do górnej platformy serwisowej, a stopnie platformy serwisowej są pokryte płytą perforowaną, która zapobiega poślizgom.
Jasne kolory pasy bezpieczeństwa umożliwiają łatwe rozpoznanie prawidłowo zastosowanych środków bezpieczeństwa.
Opcjonalne zawory zwrotne opuszczania wysięgnika i ramienia pozwalają uniknąć przepływu zwrotnego, uniemożliwiając ruch przedniego układu zawieszenia osprzętu, jeśli układ hydrauliczny nieoczekiwanie utraci moc.
Zwiększ bezpieczeństwo w miejscu pracy. Dodaj alarm obrotu, aby ostrzegać ludzi podczas ruchu obrotowego między wykopem a pryzmą.

Zrównoważone rozwiązania

Zintegrowane rozwiązania z zakresu bezpieczeństwa

Zrównoważone rozwiązania

Silnik Cat® C7.1 spełnia wymogi dotyczące emisji spalin określone w normach EPA Tier 4 Final (USA) i Stage V 2014 (UE).
Model 335 emituje mniej CO2 w porównaniu z poprzednim modelem 335F.
Silniki wysokoprężne Cat muszą być zasilane paliwem ULSD (olej napędowy o zawartości siarki nieprzekraczającej 15 ppm) lub mieszankami ULSD z następującymi paliwami o obniżonym wskaźniku emisji zanieczyszczeń**: biodiesel FAME (ester metylowy kwasów tłuszczowych) w stężeniu 20%* albo olej napędowy ze źródeł odnawialnych, HVO (uwodorniony olej roślinny) lub gaz ziemny skroplony w technologii GTL (gas-to-liquid) w stężeniu 100%. Zapoznaj się z wytycznymi dotyczącymi skutecznego stosowania. Szczegółowe informacje można uzyskać u dealera Cat lub znaleźć w rekomendacjach stosowania płynów w maszynach Caterpillar (SEBU6250).
Technologie Cat Grade łączą zaawansowaną nawigację z opcjonalnymi funkcjami automatycznego sterowania maszyną, aby ułatwić uzyskanie zakładanego profilu, a zarazem oszczędzać paliwo i zmniejszać emisje gazów cieplarnianych, dzięki poprawie efektywności, wydajności w miejscu pracy i dokładności.
Automatyczna regulacja prędkości obrotowej silnika eliminuje niepotrzebne zużycie paliwa i emisje gazów cieplarnianych, ponieważ wprowadza automatycznie silnik na bieg jałowy, gdy maszyna nie pracuje.
Wydłużone okresy międzyobsługowe nie tylko oznaczają krótsze przestoje, ale także rzadszą wymianę płynów i filtrów w okresie eksploatacji maszyny.
W VisionLink® są wyświetlane emisje CO2 z monitorowanych urządzeń, obliczane na podstawie zużycia paliwa w czasie pracy zależnie od rodzaju paliwa w kolejnych dniach z wybranego przedziału dat.
Zdalne aktualizacje oprogramowania skracają czas przestojów i wykonywania czynności konserwacyjnych, utrzymując zarazem maksymalną efektywność działania zasobów. Powiadomienia o aktualizacjach maszyny są wysyłane wirtualnie od dealera Cat, a aktualizacje mogą zostać zainstalowane bez konieczności wizyty serwisanta dealera na miejscu.

* W silnikach bez układów oczyszczania spalin można używać mieszanek o zawartości do 100% paliwa biodiesel (stosowanie mieszanek o zawartości paliwa biodiesel wyższej niż 20% należy skonsultować z dealerem Cat).
** Paliwa o niższej intensywności emisji dwutlenku węgla nie powodują znacznego obniżenia emisji gazów cieplarnianych na wylocie rury wydechowej.

Najnowsze funkcje

Specyfikacja techniczna

Opis

+ -

Silnik

Model silnika	Cat® C7.1
Możliwość zasilania paliwem biodiesel	Do stężenia B20¹
Normy emisji	Spełnia wymogi norm emisji EPA Tier 4 Final (USA), Stage V (UE) i normy japońskiej z 2014 r.
Uwaga (1)	Podana moc użyteczna jest mocą zmierzoną na kole zamachowym silnika wyposażonego w wentylator, układ dolotowy powietrza, układ wydechowy i alternator, przy prędkości obrotowej silnika 2200 obr./min. Moc podawana jest mierzona zgodnie z podaną normą w wersji obowiązującej w momencie wyprodukowania.
Uwaga (2)	¹ Silniki wysokoprężne Cat muszą być zasilane paliwem ULSD (olej napędowy o zawartości siarki nieprzekraczającej 15 ppm) lub mieszankami ULSD z następującymi paliwami o obniżonym wskaźniku emisji zanieczyszczeń*: biodiesel FAME (ester metylowy kwasów tłuszczowych) w stężeniu 20% albo olej napędowy ze źródeł odnawialnych, HVO (uwodorniony olej roślinny) lub gaz ziemny skroplony w technologii GTL (gas-to-liquid) w stężeniu 100%. Zapoznaj się z wytycznymi dotyczącymi skutecznego stosowania. Szczegółowe informacje można uzyskać u dealera Cat lub znaleźć w rekomendacjach stosowania płynów w maszynach Caterpillar (SEBU6250). * W silnikach bez układów oczyszczania spalin można używać mieszanek o zawartości do 100% paliwa biodiesel (stosowanie mieszanek o zawartości paliwa biodiesel wyższej niż 20% należy skonsultować z dealerem Cat). ** Paliwa o niższej intensywności emisji dwutlenku węgla nie powodują znacznego obniżenia emisji gazów cieplarnianych na wylocie rury wydechowej.

Układ hydrauliczny

Główny układ – maks. natężenie przepływu

560 l/min (148 gal/min)

Mechanizm obrotu

Uwaga (1)

W przypadku urządzeń ze znakiem CE wartość domyślna może być niższa.

Masy

Uwaga

Podwozie długie, wysięgnik długi, ramię R3,2 (10 stóp 6 cali), łyżka o dużej wytrzymałości (HD) 1,54 m³ (2,01 jarda³), potrójne ostrogi przeciwślizgowe 600 mm (24 cale), przeciwwaga 5000 kg (11 202 funty) i lemiesz 3440 mm (11 stóp 3 cale).

Wymiary

Wysięgnik	Zasięg 6,15 m (20stóp i 2cale)
Ramię	Zasięg 3,2 m (10'6")
Łyżka	O dużej obciążalności 1,54 m³ (2,01 jarda sześciennego)

Zakresy i siły robocze

Wysięgnik	Zasięg 6,15 m (20stóp i 2cale)
Ramię	Zasięg 3,2 m (10'6")
Łyżka	O dużej obciążalności 1,54 m³ (2,01 jarda sześciennego)

Układ klimatyzacji

Uwaga (1)

Układ klimatyzacji w maszynie zawiera fluorowany gaz cieplarniany R134a (potencjał tworzenia efektu cieplarnianego — 1430). Układ zawiera 0,9 kg (1,98 funta) czynnika chłodniczego, co stanowi 1,287 tony (1,418 tony amer.) ekwiwalentu CO2.

Zrównoważone rozwiązania

Zdatność do recyklingu

98%

Dane techniczne

+ -

Silnik

Moc użyteczna – ISO 9249	203.7 kW
Moc silnika – ISO 14396:2002	205 kW
Średnica cylindra	105 mm
Skok tłoka	135 mm
Pojemność skokowa	7.01 l

Układ hydrauliczny

Ciśnienie maksymalne – osprzęt	35000 kPa
Maksymalne ciśnienie – jazda	35000 kPa
Maksymalne ciśnienie – obrót	28800 kPa

Mechanizm obrotu

Prędkość mechanizmu obrotu	10.8 r/min
Maksymalny moment obrotu	107.7 kN·m

Masy

Masa eksploatacyjna

34900 kg

Objętości płynów eksploatacyjnych

Pojemność zbiornika paliwa	368 l
Układ chłodzenia	13 l
Układ oleju silnikowego	25 l
Napęd mechanizmu obrotu — każdy	11 l
Zwolnica – każda	7 l
Układ hydrauliczny – ze zbiornikiem	350 l
Zbiornik oleju hydraulicznego	154 l
Zbiornik DEF	26 l

Wymiary

Wysokość transportowa – do szczytu kabiny	3270 mm
Wysokość poręczy	3430 mm
Długość transportowa	9830 mm
Promień obrotu rufy	1900 mm
Prześwit przeciwwagi	1170 mm
Prześwit	480 mm
Długość gąsienicy	5030 mm
Długość do środka rolek	4040 mm
Rozstaw gąsienic	2740 mm
Szerokość transportowa	3340 mm

Zakresy i siły robocze

Maksymalna głębokość kopania	6990 mm
Zasięg maksymalny na poziomie podłoża	10640 mm
Maksymalna wysokość skrawania	11150 mm
Maksymalna wysokość wyładunku	7960 mm
Minimalna wysokość wyładunku	2910 mm
Maksymalna głębokość wybierania z wykopu z płaskim dnem o dł. 2440 mm (8 stóp)	6840 mm
Maksymalna głębokość wykopu o pionowej ścianie	5790 mm
Siła kopania łyżki – ISO	207 kN
Siła kopania ramienia – ISO	144 kN

Wyposażenie standardowe

+ -

UWAGA

WYSIĘGNIK I RAMIONA

KABINA

- Konstrukcja chroniąca przed skutkami przewrócenia się maszyny (ROPS)
- Fotel z regulacją pneumatyczną i funkcją podgrzewania (tylko Deluxe)
- Pneumatycznie regulowany fotel z podgrzewaniem i wentylacją powietrzną (tylko Premium)
- Dotykowy monitor LCD o wysokiej rozdzielczości i przekątnej 254 mm (10 cali)

TECHNOLOGIA CAT

- VisionLink®
- Remote Flash
- Remote Troubleshoot
- Rozpoznawanie osprzętu roboczego i śledzenie jego położenia (PL161)
- Cat Grade z funkcją 2D
- Cat Assist
- Cat Payload

UKŁAD ELEKTRYCZNY

- Akumulatory bezobsługowe
- Oświetlenie robocze LED, światła wysięgnika z lewej/prawej strony, oświetlenie kabiny – 1800 lumenów
- Scentralizowany odłącznik zasilania elektrycznego
- Oświetlenie robocze z programowanym opóźnieniem czasowym po wyłączeniu silnika

SILNIK

- Silnik wysokoprężny Cat C7.1 z 2 turbosprężarkami
- Trzy tryby do wyboru: Power, Smart i Eco
- Duża moc chłodzenia przy temperaturze zewnętrznej dochodzącej do 52°C (126°F) z funkcją ograniczenia wydajności znamionowej
- Możliwość uruchomienia w niskiej temperaturze -18°C (0°F)
- Hermetyczny filtr powietrza z podwójnym wkładem i zintegrowanym filtrem wstępnym
- Dwa alternatory 1 x 145 A
- Elektryczna pompa zasilająca układu paliwowego
- Hydraulicznie napędzany wentylator sterowany temperaturowo, z funkcją zmiany kierunku obrotów
- System dwustopniowej filtracji paliwa z separatorem wody i wskaźnikiem

UKŁAD HYDRAULICZNY

- Sterowany elektronicznie główny zawór sterujący
- Układy odzysku oleju z obwodu wysięgnika i ramienia
- Automatyczne rozgrzewanie oleju hydraulicznego
- Dwa wybierane automatycznie przełożenia do jazdy
- Zawór zwrotny w obwodzie ramienia i wysięgnika
- Główny filtr układu hydraulicznego z wkładem

BEZPIECZEŃSTWO I ZABEZPIECZENIA

- 2D E-Fence
- Automatyczne wyłączenie młota hydraulicznego
- Kamery do obserwacji obszaru z tyłu i z prawej strony
- Poręcz i uchwyt na rękę z prawej strony
- Płyta antypoślizgowa i śruby wpuszczane na platformie serwisowej
- Dźwignia blokady układu hydraulicznego odłączająca wszystkie elementy sterujące
- Dodatkowy odłącznik silnika w kabinie dostępny z poziomu podłoża
- Odłącznik akumulatora
- Sygnał dźwiękowy/ostrzegawczy

SERWIS I KONSERWACJA

- Króćce do planowego pobierania próbek oleju (S·O·S)
- Filtry oleju silnikowego i paliwa zgrupowane w jednym miejscu
- Zintegrowany układ monitorujący stan maszyny

PODWOZIE I ELEMENTY KONSTRUKCYJNE

- Smarowane ogniwo gąsienicy
- Punkty podnoszenia na ramie maszyny

Wyposażenie opcjonalne

+ -

UWAGA

WYSIĘGNIK I RAMIONA

- Ramię długie 3,2 m (10 stóp i 6 cali)
- Ramię długie 3,75 m (12 stóp i 4 cale)

KABINA

- Osłony chroniące operatora (OPG)
- Cat Stick Steer
- Dodatkowy przekaźnik

TECHNOLOGIA CAT

- VisionLink® Productivity
- Instruktaż operatora
- Opcja przygotowania do pracy z osprzętem Cat GRADE 2D (ARO)
- Cat Grade z funkcją 3D i jednym lub dwoma odbiornikami GNSS
- Cat Grade 3D Ready
- Cat Grade Connectivity
- Cat Advanced Payload
- Integrowanie głowicy uchylno-obrotowej (TRS) Cat

SILNIK

UKŁAD HYDRAULICZNY

- Wysięgnik Smart Boom™ (tylko w wersji europejskiej)
- Monitorowanie wydajności pomp

BEZPIECZEŃSTWO I ZABEZPIECZENIA

- System zdalnego sterowania Cat® Command
- Widoczność 360°
- Alarm obrotu
- Oświetlenie inspekcyjne

PODWOZIE I ELEMENTY KONSTRUKCYJNE

- Przeciwwaga 5000 kg (11 020 funtów)
- Przeciwwaga 7700 kg (16 980 funtów)
- Nakładki ogniwa gąsienicy z potrójną ostrogą 600 mm (24 cale)
- Nakładki ogniwa gąsienicy z potrójną ostrogą 700 mm (28 cali)
- Nakładki ogniwa gąsienicy z potrójną ostrogą 850 mm (33 cale)
- Lemiesz 3440 mm (11 stóp i 3 cale)
- Lemiesz 3600 mm (11 stóp 10 cali)

Osprzęty, które uzupełnią Twoją maszynę

Krótki opis wyposażenia lub osprzętów potrzebnych do uzupełnienia maszyny

Narzędzie wieloczynnościowe ze szczękami do cięcia zbiorników

Hydrauliczne złącza osprzętu typu S

Hydrauliczne złącze osprzętu typu S HCS70: 582-8929

Hydrauliczne złącze osprzętu typu S HCS70: 580-0407

Hydrauliczne złącze osprzętu typu S HCS70: 598-7847

Hydrauliczne złącze osprzętu typu S HCS70/55: 582-9886

Hydrauliczne złącze osprzętu typu S HCS70/55: 582-9976

Hydrauliczne złącze osprzętu typu S HCS70/55: 598-7849

Hydrauliczne złącze osprzętu typu S HCS80: 583-0203

Hydrauliczne złącze osprzętu typu S HCS80: 583-0212

Złącza osprzętu z serii CW

Hydrauliczne złącza osprzętu typu S

Złącza osprzętu z serii CW

CW-45S

CW-45

Standardowe

Złącza osprzętu z serii CW

Standardowe

Łyżka ogólnego przeznaczenia 750 mm (30 cali): 550-9710

Łyżka ogólnego przeznaczenia 1050 mm (42 cale): 550-9711

Łyżka ogólnego przeznaczenia 1350 mm (54 cale): 550-9713

Łyżka ogólnego przeznaczenia 1200 mm (48 cali): 550-9712

Łyżka ogólnego przeznaczenia 1500 mm (59 cali): 550-9714

Łyżka ogólnego przeznaczenia 1350 mm (53 cale): 550-9724

Łyżka ogólnego przeznaczenia 1500 mm (60 cali): 550-9725

Łyżka ogólnego przeznaczenia 600 mm (24 cale): 550-9722

Łyżka ogólnego przeznaczenia 1000 mm (40 cali): 550-9723

Łyżka ogólnego przeznaczenia 1600 mm (63 cale): 550-9726

Łyżka ogólnego przeznaczenia 1650 mm (65 cali): 540-4108

Łyżka ogólnego przeznaczenia 1650 mm (65 cali): 541-1739

Łyżka ogólnego przeznaczenia z krawędzią wyrównującą 1500 mm (59 cali): 541-1738

Łyżka ogólnego przeznaczenia 1800 mm (71 cali): 540-4110

Łyżka ogólnego przeznaczenia 1650 mm (65 cali): 541-1741

Łyżka ogólnego przeznaczenia 1200 mm (47 cali): 550-9765

Łyżka ogólnego przeznaczenia 750 mm (30 cali): 550-9763

Łyżka ogólnego przeznaczenia 1500 mm (60 cali): 346-0931

Łyżka ogólnego przeznaczenia 1350 mm (54 cale): 346-0930

Łyżka ogólnego przeznaczenia 1050 mm (41 cali): 550-9764

Łyżka ogólnego przeznaczenia 1350 mm (54 cale): 550-9766

Łyżka ogólnego przeznaczenia 750 mm (30 cali): 346-0929

Łyżka ogólnego przeznaczenia 1350 mm (54 cale): 550-9780

Łyżka ogólnego przeznaczenia 1500 mm (60 cali): 550-9781

Łyżka ogólnego przeznaczenia 750 mm (30 cali): 550-9779

O dużej obciążalności (HD)

Standardowe

O dużej obciążalności (HD)

Łyżka o zwiększonej obciążalności 1350 mm (54 cale): 528-4603

Łyżka o zwiększonej obciążalności 1500 mm (60 cali): 541-1751

Łyżka o zwiększonej obciążalności 1200 mm (47 cali): 541-1748

Łyżka o zwiększonej obciążalności 1650 mm (66 cali): 541-1779

Łyżka o zwiększonej obciążalności 1350 mm (54 cali): 541-1782

Łyżka o zwiększonej obciążalności 1500 mm (60 cali): 541-1783

Łyżka o zwiększonej obciążalności 1350 mm (54 cali): 541-1778

Łyżka o zwiększonej obciążalności 1650 mm (66 cali): 541-1784

Łyżka o zwiększonej obciążalności 1500 mm (60 cali): 528-4669

Łyżka o zwiększonej obciążalności 1450 mm (58 cali): 565-6339

Łyżka o zwiększonej obciążalności 1750 mm (69 cali): 567-1134

Łyżka o zwiększonej obciążalności 1650 mm (66 cali): 561-0626

Trudne zastosowania

O dużej obciążalności (HD)

Trudne zastosowania

Łyżka o zwiększonej wytrzymałości 1050 mm (42 cale): 541-1780

Łyżka o zwiększonej wytrzymałości 1350 mm (54 cale): 541-1781

Łyżka o zwiększonej wytrzymałości 1500 mm (59 cali): 528-4668

Łyżka o zwiększonej wytrzymałości 1500 mm (59 cali): 528-4645

Chwytaki do prac wyburzeniowych i sortowania

Trudne zastosowania

Chwytaki do prac wyburzeniowych i sortowania

Chwytak do prac wyburzeniowych i sortowania G324: 587-8977

Chwytak do prac wyburzeniowych i sortowania G324: 587-8978

Chwytak do prac wyburzeniowych i sortowania G324 WH: 587-8985

Chwytak do prac wyburzeniowych i sortowania G324 WH: 587-8986

Chwytak do prac wyburzeniowych i sortowania G324 WH: 587-8988

Chwytak do prac wyburzeniowych i sortowania G332: 587-8991

Chwytak do prac wyburzeniowych i sortowania G332: 587-8994

Młoty hydrauliczne GC

Chwytaki do prac wyburzeniowych i sortowania

Młoty hydrauliczne GC

H130GC S

H140 GC S

H160 GC S

Wysokowydajne młoty hydrauliczne

Młoty hydrauliczne GC

Wysokowydajne młoty hydrauliczne

H120 S

H130 S

H140 S

H160 S

Rozdrabniacz wtórny

Wysokowydajne młoty hydrauliczne

Rozdrabniacz wtórny

P224

Rozdrabniacze główne

Rozdrabniacz wtórny

Rozdrabniacze główne

Rozdrabniacz główny P324

Rozdrabniacz główny P332

Narzędzie wieloczynnościowe ze szczękami do wyburzania

Rozdrabniacze główne

Narzędzie wieloczynnościowe ze szczękami do wyburzania

MP332 ze szczęką wyburzeniową

Szczęka wyburzeniowa MP324

Narzędzie wieloczynnościowe ze szczękami uniwersalnymi

Narzędzie wieloczynnościowe ze szczękami do wyburzania

Narzędzie wieloczynnościowe ze szczękami uniwersalnymi

Szczęka uniwersalna MP332

Szczęka uniwersalne MP324

Narzędzie wieloczynnościowe ze szczękami do rozdrabniania

Narzędzie wieloczynnościowe ze szczękami uniwersalnymi

Narzędzie wieloczynnościowe ze szczękami do rozdrabniania

Szczęka rozdrabniająca MP332

Szczęka rozdrabniająca MP324

Złącza z uchwytem sworzniowym

Narzędzie wieloczynnościowe ze szczękami do rozdrabniania

Złącza z uchwytem sworzniowym

Złącze z uchwytem sworzniowym (układ zawieszenia osprzętu CB) 455-3912

Złącze z uchwytem sworzniowym (układ zawieszenia osprzętu CB) 455-3911

Głowica uchylno-obrotowa

Złącza z uchwytem sworzniowym

Głowica uchylno-obrotowa

Głowica obrotowo-wychylna TRS23: 558-8925

Głowica obrotowo-wychylna TRS23: 558-8926

Głowica obrotowo-wychylna TRS23: 567-6083

Głowica obrotowo-wychylna TRS23: 567-6084

Głowica obrotowo-wychylna TRS23: 567-6085

Głowica obrotowo-wychylna TRS23: 567-6086

Głowica obrotowo-wychylna TRS23: 567-6088

Głowica obrotowo-wychylna TRS23: 600-0915

Głowica obrotowo-wychylna TRS23: 600-0914

Głowica obrotowo-wychylna TRS23: 605-4779

Głowica obrotowo-wychylna TRS23: 605-4780

Głowica obrotowo-wychylna TRS23: 605-4781

Głowica obrotowo-wychylna TRS23: 605-4782

Złącza osprzętu typu S

Głowica uchylno-obrotowa

Złącza osprzętu typu S

Złącze osprzętu koparki typu S S70: 566-2351

Złącze osprzętu koparki typu S S80: 573-3171

Złącze osprzętu koparki typu S S70: 566-2349

Złącze osprzętu koparki typu S S80: 573-3169

Głowice frezujące

Złącza osprzętu typu S

Głowice frezujące

RC30

Zestawy technologii

Głowice frezujące

Zestawy technologii

Cat® Vision System with Personnel Detection

Zestaw Cat® Vision System with Surround Vision

Chwytaki dwuszczękowe

Zestawy technologii

Chwytaki dwuszczękowe

Chwytak dwuszczękowy CTV15-1000

Chwytak dwuszczękowy CTV15-1200

Chwytak dwuszczękowy CTV15-1500

Chwytak dwuszczękowy CTV15-1700

Chwytak dwuszczękowy CTV15-1900

Chwytak dwuszczękowy CTV15-1900-BOCE

Chwytak dwuszczękowy CTV20-1300

Chwytak dwuszczękowy CTV20-1500

Chwytak dwuszczękowy CTV20-1700

Chwytak dwuszczękowy CTV20-1900

Chwytak dwuszczękowy CTV20-1500-BOCE

Chwytaki wielopalczaste

Chwytaki dwuszczękowe

Chwytaki wielopalczaste

Chwytak wielopalczasty GSH425 z 4 palcami, o pojemności 1150 litrów

Chwytak wielopalczasty GSH425 z 4 palcami, o pojemności 750 litrów

Chwytak wielopalczasty GSH425 z 4 palcami, o pojemności 950 litrów

Chwytak wielopalczasty GSH525 z 5 palcami, o pojemności 1150 litrów

Chwytak wielopalczasty GSH525 z 5 palcami, o pojemności 750 litrów

Chwytak wielopalczasty GSH525 z 5 palcami, o pojemności 950 litrów

Chwytak wielopalczasty GSV525 z 5 palcami, o pojemności 1150 litrów

Chwytak wielopalczasty GSV525 z 5 palcami, o pojemności 600 litrów

Chwytak wielopalczasty GSV525 z 5 palcami, o pojemności 750 litrów

Chwytak wielopalczasty GSV525 z 5 palcami, o pojemności 950 litrów

Płyty wibracyjne

Chwytaki wielopalczaste

Płyty wibracyjne

CVP110

Urządzenia wielofunkcyjne ze szczękami tnącymi do betonu

Płyty wibracyjne

Urządzenia wielofunkcyjne ze szczękami tnącymi do betonu

Szczęka tnąca do betonu MP332

Szczęka tnąca do betonu MP324

Narzędzie wieloczynnościowe ze szczękami tnącymi

Urządzenia wielofunkcyjne ze szczękami tnącymi do betonu

Narzędzie wieloczynnościowe ze szczękami tnącymi

Szczęka tnąca MP332

Szczęki tnące MP324

Narzędzie wieloczynnościowe ze szczękami do cięcia zbiorników

Narzędzie wieloczynnościowe ze szczękami tnącymi

Narzędzie wieloczynnościowe ze szczękami do cięcia zbiorników

Nożyce do cięcia zbiorników MP332

Nożyce do cięcia zbiorników MP324

Hydrauliczne złącza osprzętu typu S

Hydrauliczne złącze osprzętu typu S HCS70

Zobacz produkt

Łyżka ogólnego przeznaczenia 750 mm (30 cali): 550-9710_0

Zobacz produkt

Łyżka o zwiększonej obciążalności 1350 mm (54 cale): 528-4603_0

Zobacz produkt

Łyżka o zwiększonej wytrzymałości 1050 mm (42 cale): 541-1780_0

Zobacz produkt

Chwytak do prac wyburzeniowych i sortowania G324: 587-8977_0

Zobacz produkt

Zobacz produkt

Zobacz produkt

Złącze z uchwytem sworzniowym (układ zawieszenia osprzętu CB) 455-3912_0

Zobacz produkt

Głowica obrotowo-wychylna TRS23: 558-8925_0

Zobacz produkt

Złącze osprzętu koparki typu S S70: 566-2351_0

Zobacz produkt

Zobacz produkt

Cat® Vision System with Personnel Detection_0

Zobacz produkt

Zobacz produkt

Zobacz produkt

Technologie, które uzupełnią Twoją maszynę

Krótki opis wyposażenia lub technologii potrzebnych do uzupełnienia maszyny

Wydajność

Equipment Management

System Cat Product Link

VisionLink®

Cat Inspect

Cat Remote Flash

Cat Remote Troubleshooting

Cat PL161 Attachment Locator

VisionLink® Productivity

Equipment Management

Wydajność

Instruktaż operatora koparki

Komunikacja z systemem Product Link w celu lepszego zarządzania flotą

Zobacz produkt

Zobacz produkt
